Обзор материнской платы ASUS Z170-P D3. Проверяем разгонные способности самой дешёвой модели от именитого производителя
С анонсом процессоров Intel Skylake-S основные усилия производителей плат оказались сконцентрированы на выпуске продукции, связанной с работой памяти типа DDR4. Прошлое поколение модулей ОЗУ постепенно отходит на второй план, однако нынешние цены на планки DDR3L делают их весьма привлекательными в глазах покупателей новых ПК. К тому уже, как показывают тесты, отставание от современных систем у них практически отсутствует. Дополнительный интерес у продукции, рассчитанной на установку старого типа ОЗУ, должен быть у людей, планирующих недорогой апгрейд. Сниженная стоимость системных плат под такую память выступает дополнительным стимулом.
Весьма положительное впечатление о себе оставила модель Gigabyte GA-Z170M-D3H DDR3, а нынешняя испытуемая является более габаритным продуктом, что для части пользователей всё ещё является важным фактором при подборе кандидатов в список подходящих моделей. Однако размеры в этот раз не будут означать наличие куда большего ассортимента гнёзд для подключения различной периферии.
ASUS Z170-P D3 обходится без каких-либо дополнительных контроллеров, если не учитывать таковым ASM1083, добавляющего поддержку двух PCI. Уменьшено до четырёх число портов SATA, но присутствует компактный M.2. С общим набором возможностей можно познакомиться посредством сводной таблицы:
| Модель | ASUS Z170-P D3 |
|---|---|
| Официальная страница продукта в Сети | asus.com |
| Чипсет | Intel Z170 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i7, Core i5, Core i3, Pentium (Skylake-S) |
| Память | 4 DIMM DDR3 SDRAM 1333/1600/1866*/2000*/2133*/2200*/2400*/2666*/2800*/2933*/3100*(OC), максимум 64 ГБ |
| Слоты PCI-E | 1 x PCI Express 3.0 x16 1 x PCI Express 3.0 x16 (x4) 2 x PCI Express 3.0 x1 |
| M.2 | 1 x PCI Express 3.0 x4 |
| Слоты PCI | 2 (ASMedia ASM1083) |
| Встроенное видеоядро (в процессоре) | Intel HD 510/530 |
| Видеоразъёмы | HDMI, DVI-D |
| Количество подключаемых вентиляторов | 3x 4pin |
| Порты PS/2 | 2 |
| Порты USB | 8 х 3.1 Gen1 (4 разъёма на задней панели, Z170) 6 x 2.0 (2 разъёма на задней панели, Z170) |
| SATA Express | – |
| Serial ATA | 4 x SATA 6 Гбит/с (Z170) |
| RAID | 0, 1, 5, 10 (SATA, Z170) |
| Встроенный звук | Realtek ALC887 (7.1, HDA) |
| S/PDIF | Разъём на плате (выход) |
| Сетевые возможности | Realtek RTL8111GR (Gigabit Ethernet) |
| COM | 1 (внутренний) |
| TPM | – |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 218 |
| Дополнительные возможности | Поддержка AMD Quad-GPU CrossFireX |
| Цена в рознице на момент написания обзора | $141 |
Плата является самым дешёвым на рынке продуктом ASUS на базе Intel Z170. Часть силовых элементов оснащена радиатором, какая именно, и на что он способен повлиять — вот одни из главных вопросов.
Упаковка и комплектация
Оформление коробки ничуть не изменилось, если вспомнить обзор продукта предыдущего поколения — ASUS Z97-P. На месте вездесущая реклама World of Warships, регистрация изделия позволит владельцу обзавестись инвайтом, сулящим бонусные дополнения к игре.
Больше деталей об устройстве разместили на обратной стороне упаковки. Здесь есть фото платы, таблица с её характеристиками, описание особенностей. Акцент сделан на наличии гнезда типа M.2, особое внимание отвели звуковой подсистеме (теперь даже у такой недорогой платы есть подсветка).
Вместе с платой поставляется базовый набор аксессуаров:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
- краткое многоязычное руководство пользователя;
- дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
- диск с драйверами и фирменным ПО;
- наклейка с логотипом компании;
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- крепёжный винт и стойка для устройств формата M.2.
Внешний вид
Плата во многом похожа на предшествующую версию, но отличия тоже есть. Размер заметно отличается от полного формата ATX, цвет текстолита — чёрный. Главным образом, отличия кроются в иной, более сложной схеме стабилизатора питания, что не удивительно, учитывая отказ от встроенного в составе процессоров.
Поверхность PCB не перегружена элементами, сзади есть лишь группа светодиодов близь участка, изолирующего звуковую подсистему. Они светятся неярким жёлтым цветом. Охлаждающие конструкции невелики, закреплены они пластиковыми защёлками.
Радиатор используется тот же, со своими обязанностями он справляется отлично.
Гнёзда SATA теперь есть двух разных конструктивных типов, что должно улучшить совместимость с разными корпусами. Всего их четыре штуки, ещё есть и компактный M.2 для подключения скоростного накопителя.
Количество корпусных разъемов USB третьей ревизии теперь может достигать четырех штук. У нижней контактной площадки находится единственный на плате индикатор зелёного свечения, обозначающий наличие напряжения на плате.
Мультиконтроллер совершенно скромных размеров, а значит, число контролируемых напряжений в режиме реального времени будет мало. Разделения шестнадцати процессорных линий PCI-E не предусмотрено, все они заведены на слот серого цвета. Нижний — чёрного — довольствуется четырьмя от PCH. На мой взгляд, колодку для подключения корпусного вентилятора у сокета ЦП сдвинули вглубь платы слишком далеко.
Звуковая подсистема обзавелась небольшим числом особых конденсаторов, зато исчез вспомогательный операционный усилитель. Звуковой кодек использован от компании Realtek, одной из самых простых моделей — ALC887, тогда как у предшественника была более интересная вариация.
При установке системы охлаждения ЦП ощущаешь необычный простор. Для процессорного вентилятора заготовлена колодка белого цвета, отличная от двух остальных. Этим производитель выделил особенность, заключающуюся в методе управления. Меняется исключительно скважность ШИМ, то есть трёхпроводные модели всегда будут работать на полных оборотах, тогда как у корпусных изделий такого ограничения нет.
Радиатор для охлаждения силовых элементов небольшой, на площади термоинтерфейса вновь немного сэкономили.
Схема питания сильно напоминает недавно рассмотренный продукт от ASUS — H170M-E D3. Та же модель ШИМ-контроллера — ASP1400B. Такая же схема организации питания: один канал формирует напряжение CPU SA, четыре — самого ЦП и ещё два ответственны за работу ГП. Для каждого на PCB есть собственный драйвер. Весомое изменение — добавлено по одному элементу в состав каждого канала стабилизатора напряжения CPU. Приятно, что были выбраны более эффективные PH4030AL, то есть теперь их стало две штуки, а ещё одна — PH6030AL. Это продукция компании NXP Semiconductors. Нельзя не отметить факт размещения лишь трёх групп этого стабилизатора под радиатором, четвёртая будет охлаждаться без его участия. Весьма интересно будет выяснить эффективность такого проектного решения.
В целом, задняя панель продукта идентична уже озвученным моделям — H170M-E D3 и Z97-P, кроме отсутствующего здесь выхода D-Sub. Теперь для его реализации нужно не просто распаять гнездо, а ещё и привлечь сторонний конвертер (обычно DP–VGA), всё это неким образом влияет на итоговую стоимость, которую в этом изделии пытались снизить как можно сильнее. Всего прочего для стандартного ПК, на мой взгляд, будет достаточно. Выход HDMI оказался дополнен конвертером уровней сигналов ASM1442.
Во многом видны следы экономии, но не в узле стабилизатора напряжений, что вселяет оптимизм перед началом разгонных испытаний. На очереди осмотр программного оснащения.
Возможности UEFI

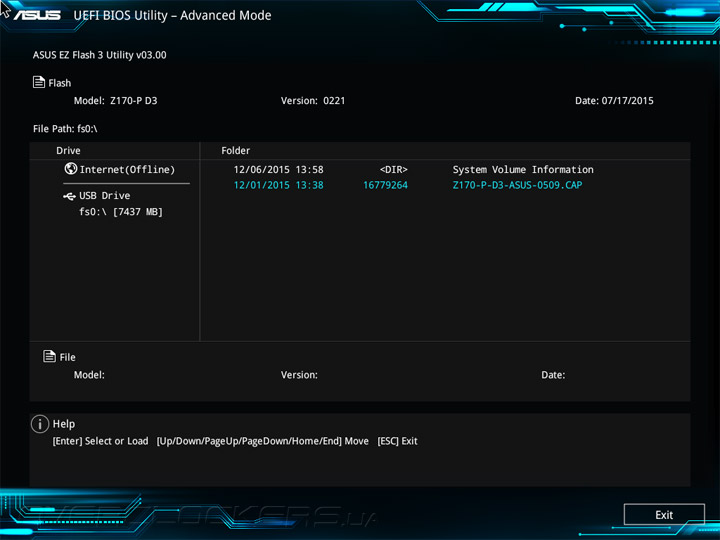

Немаловажно, чтобы именно в прошивке устройства оказались в наличии все пункты, подразумевающие наличие разгонных возможностей. Благодаря утилите EZ Flash последняя версия микрокода без проблем оказалась интегрирована с состав платы. Примечательно, понадобилось проделать обновление в два этапа, но всё выполнено прозрачно и не вызывает никаких кривотолков.

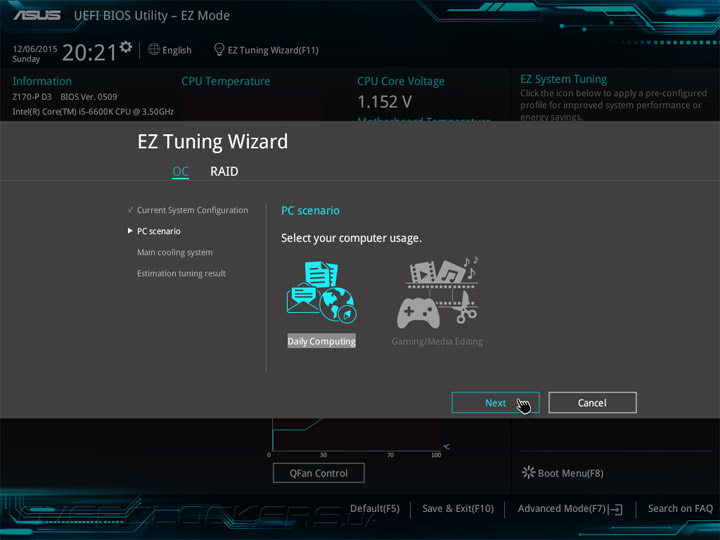

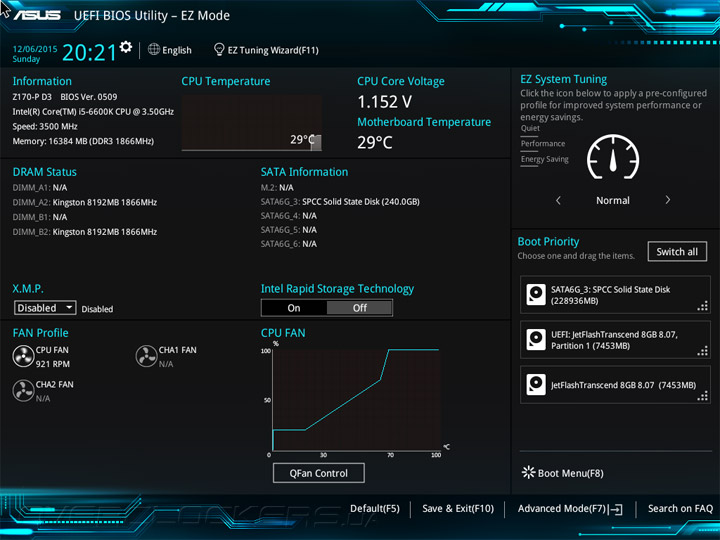

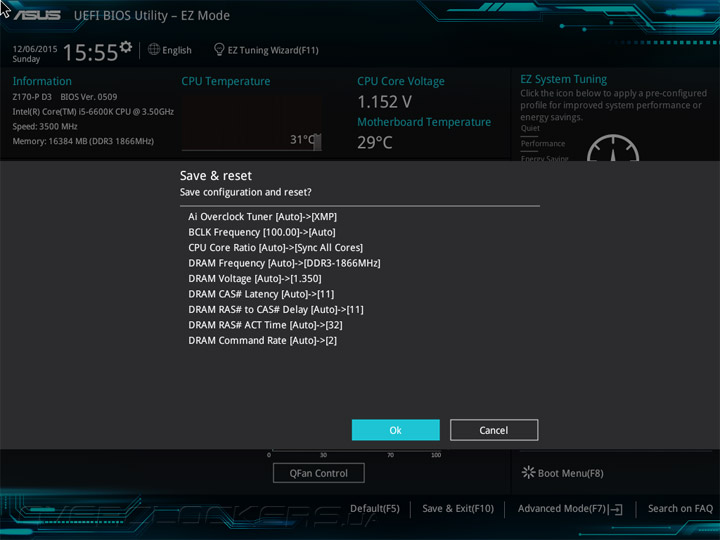

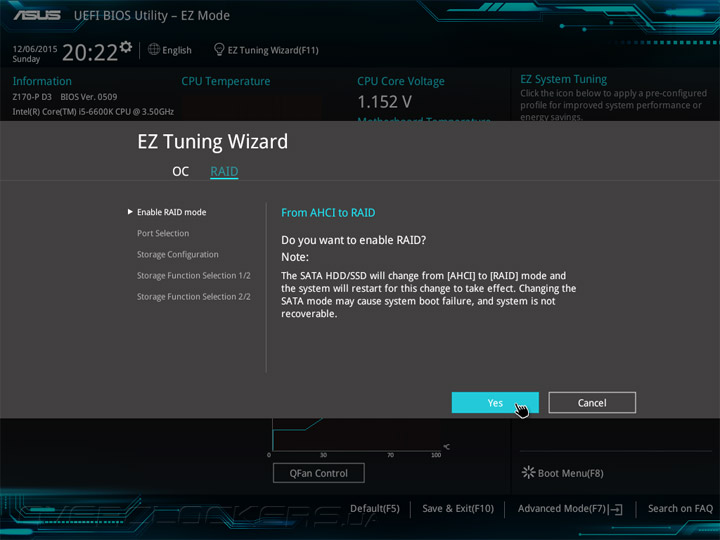

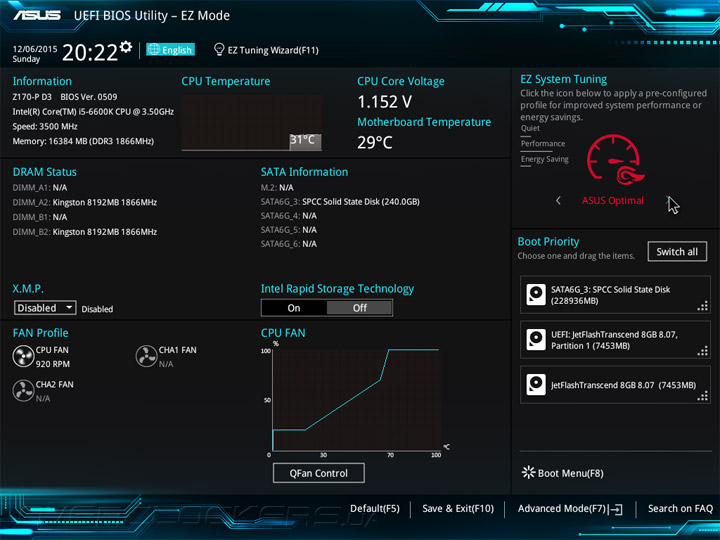

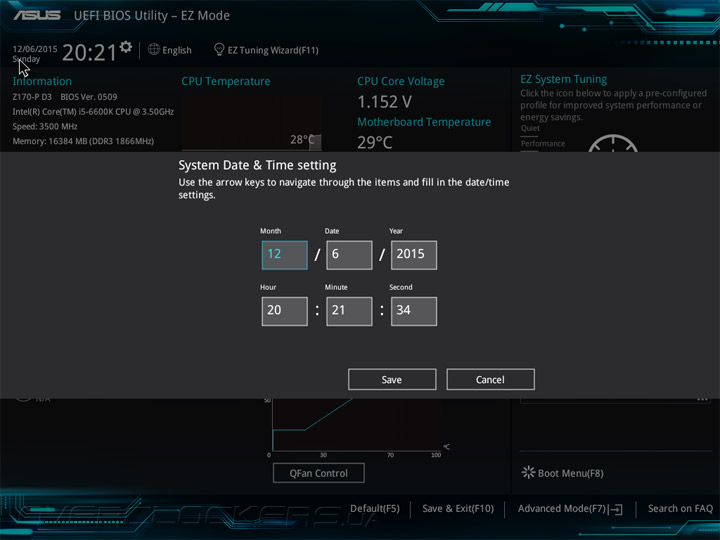

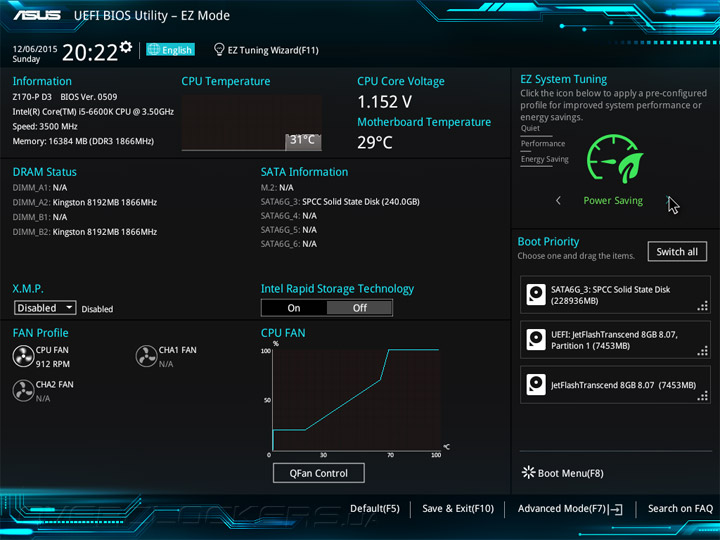

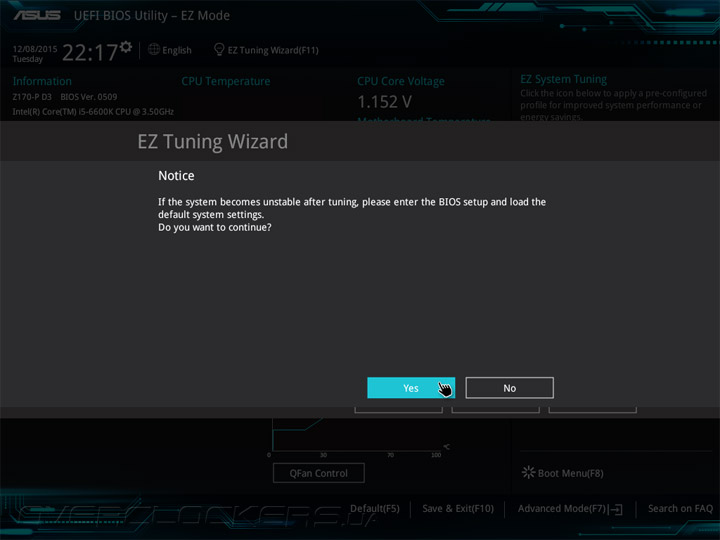

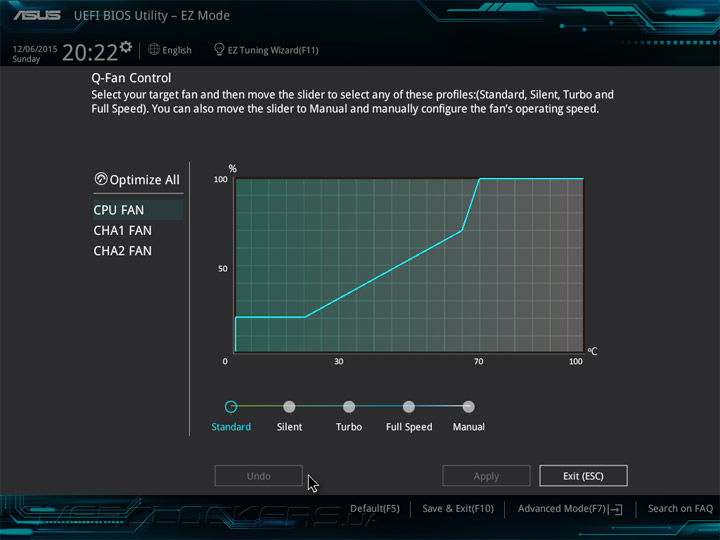

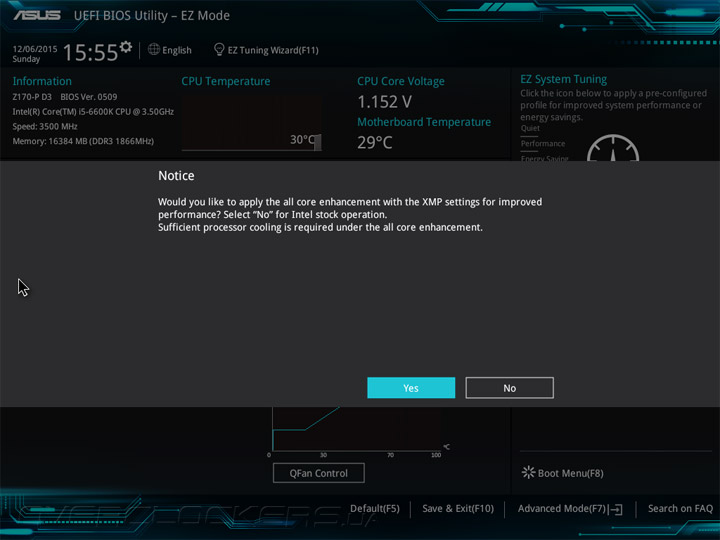

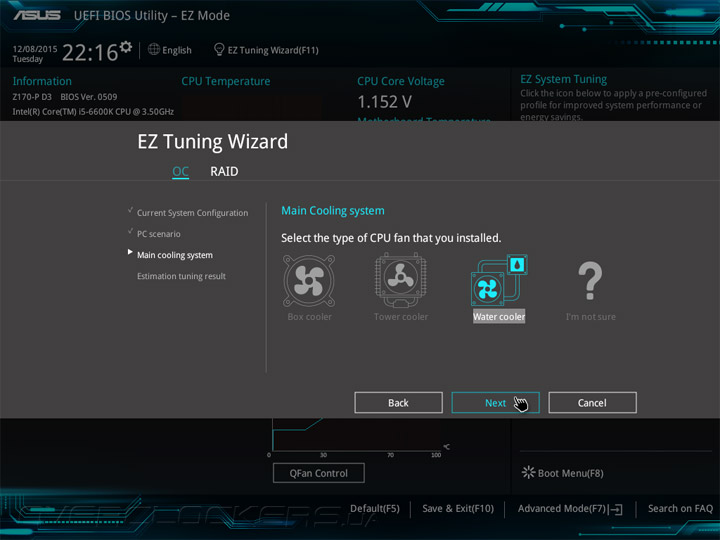

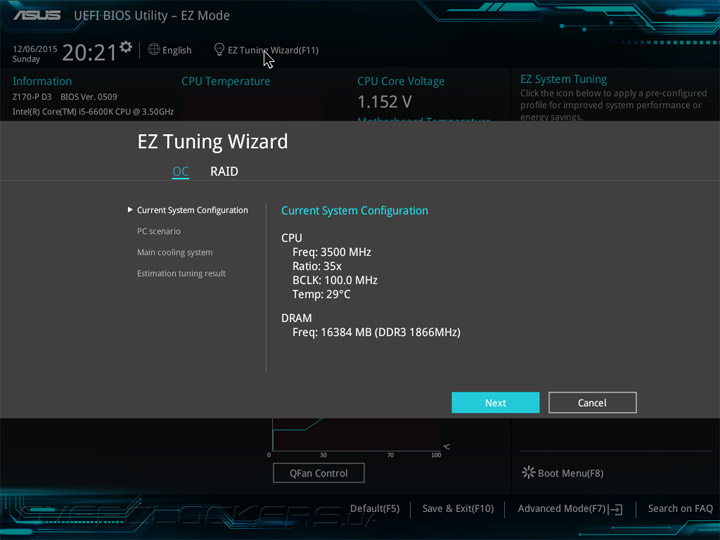

В наличии два режима по настройке системы. Простой имеет название EZ Mode. Базовые вещи, понятные большинству пользователей, без опаски можно выполнять именно здесь. Корректировка даты и времени, активация профиля XMP (при наличии), работа с готовыми сценариями функционирования вентиляторов, форсирование профилей, влияющих на быстродействие, и даже отдельный мастер по наладке массива RAID или форсированию оверклокинга системы согласно выбранному сценарию — всё доступно прямо здесь.

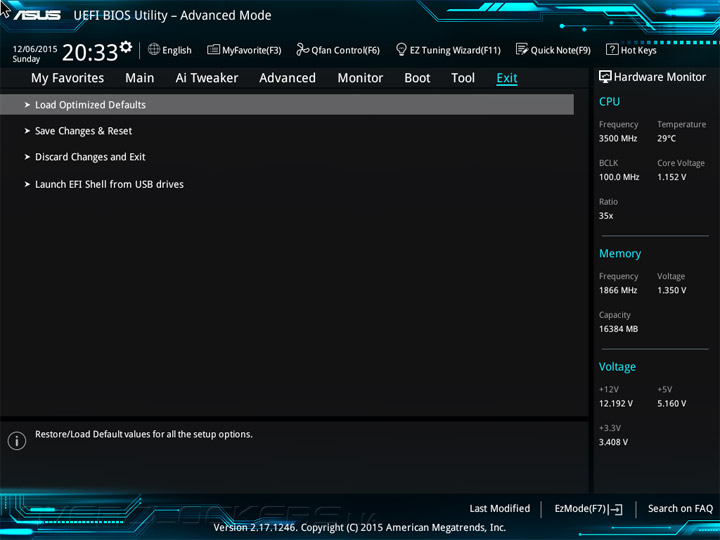

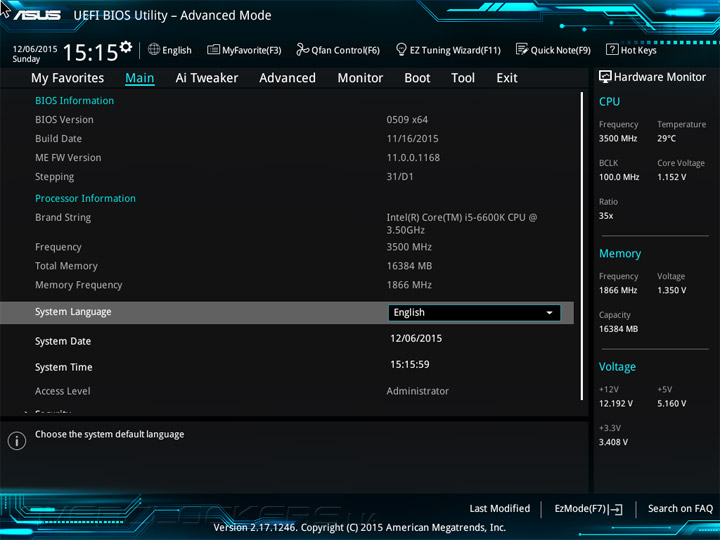

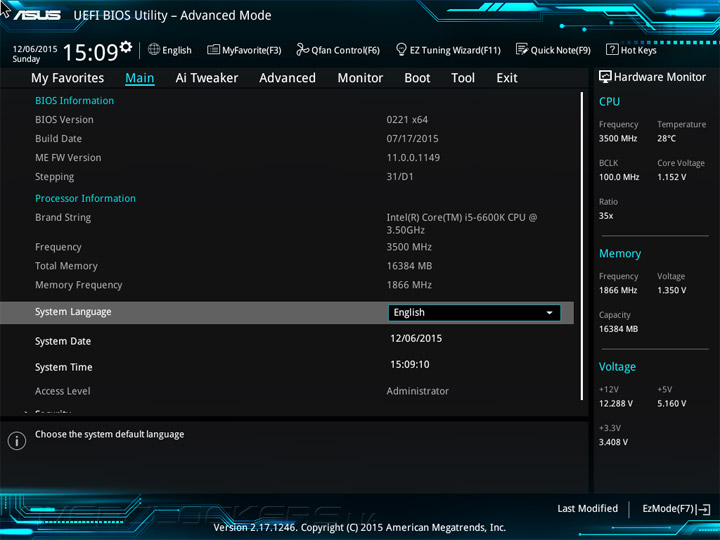

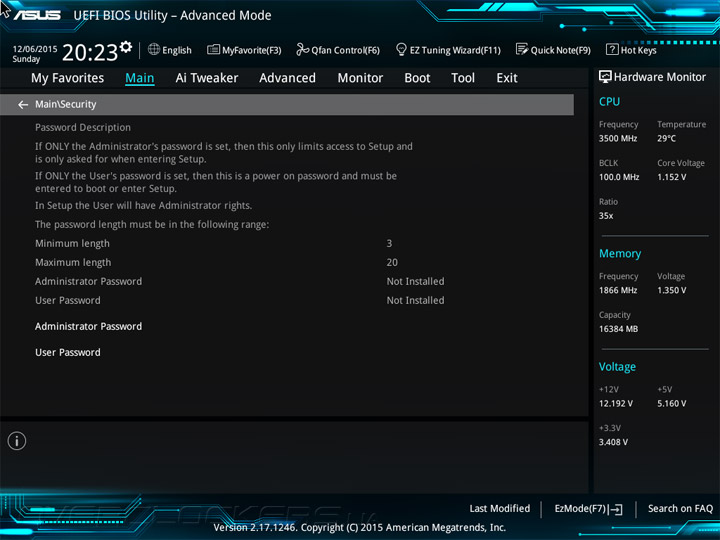

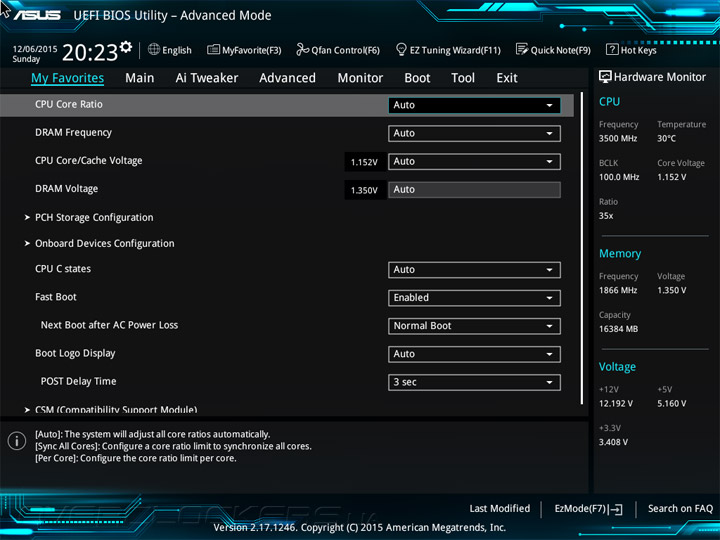

Полный набор настроек размещён в Advanced Mode. Специалистами из ASUS некоторые пункты собраны на заглавной странице с именованием My Favorites. Содержимое станицы можно при желании редактировать. Раздел Main обобщает информацию о программной составляющей системы, тут же можно зафиксировать пароль администратора.

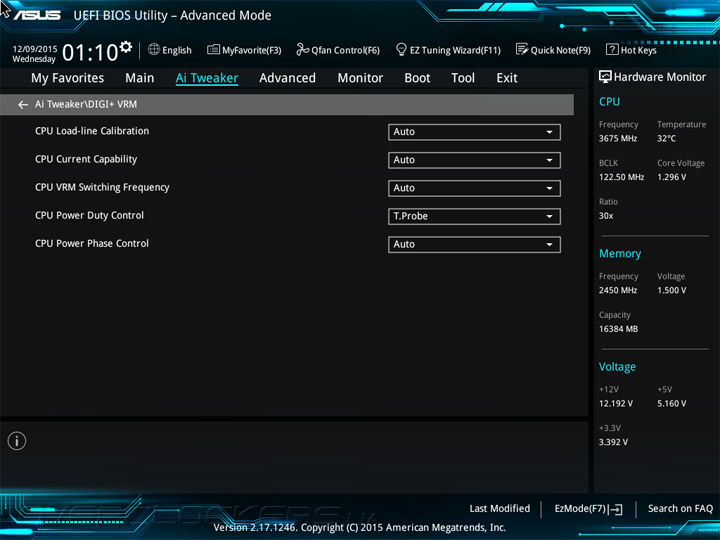

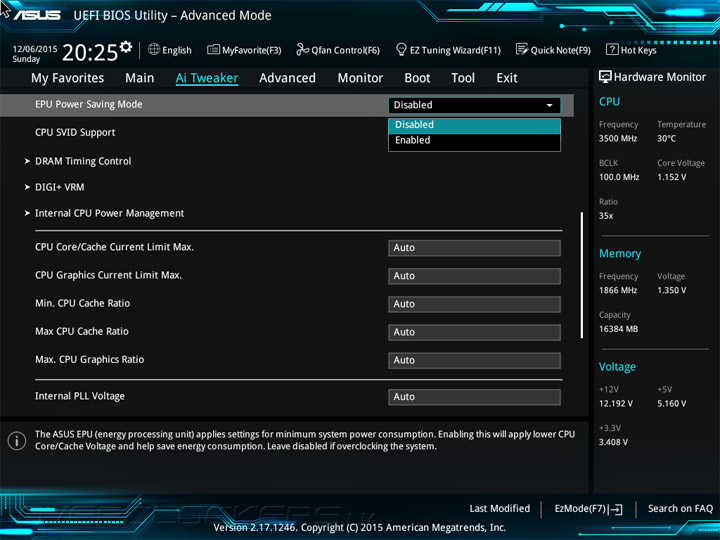

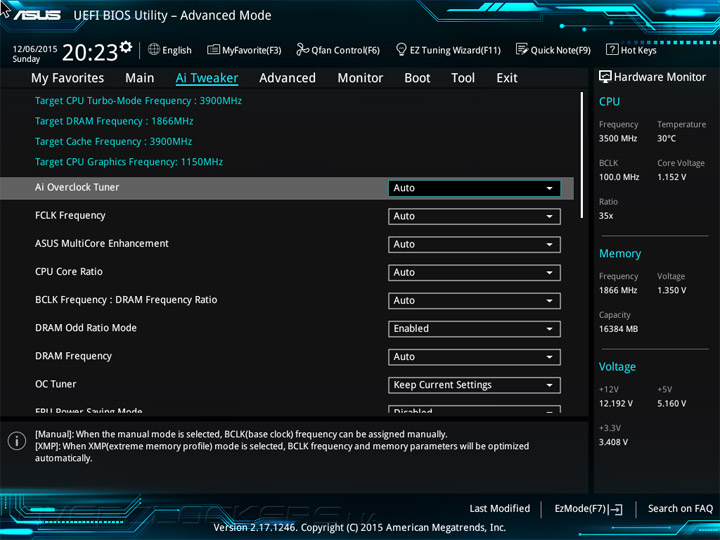

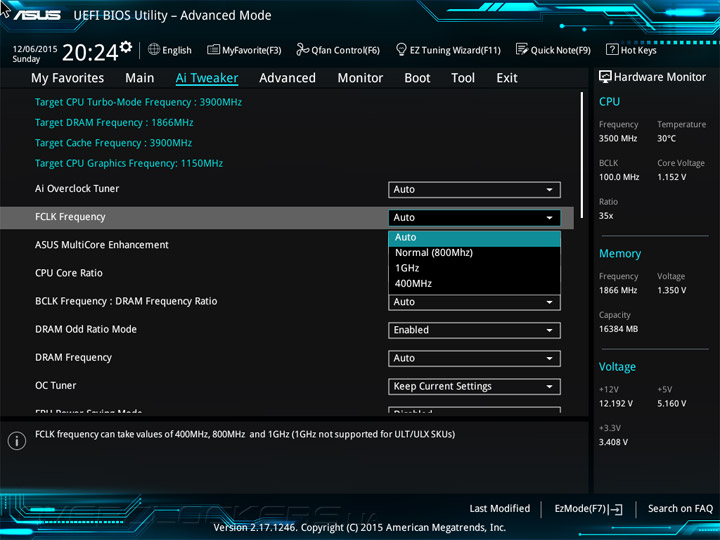

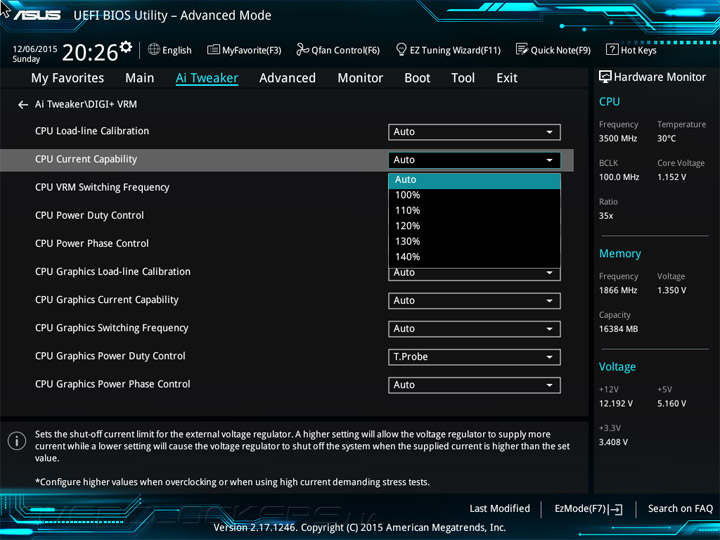

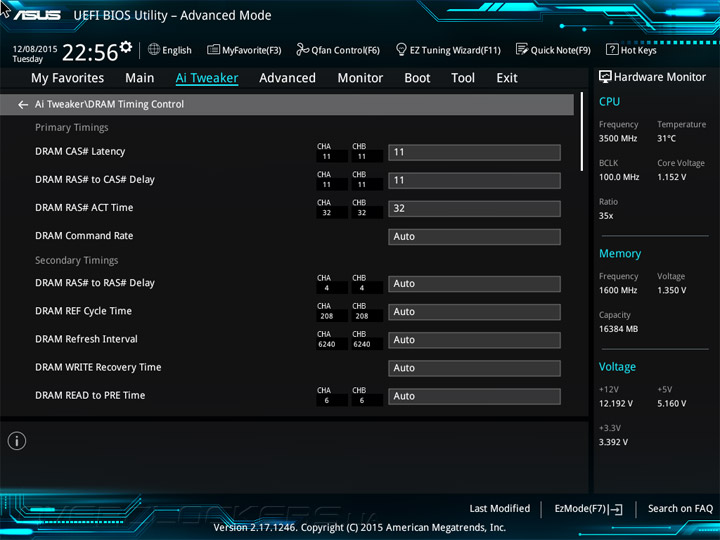

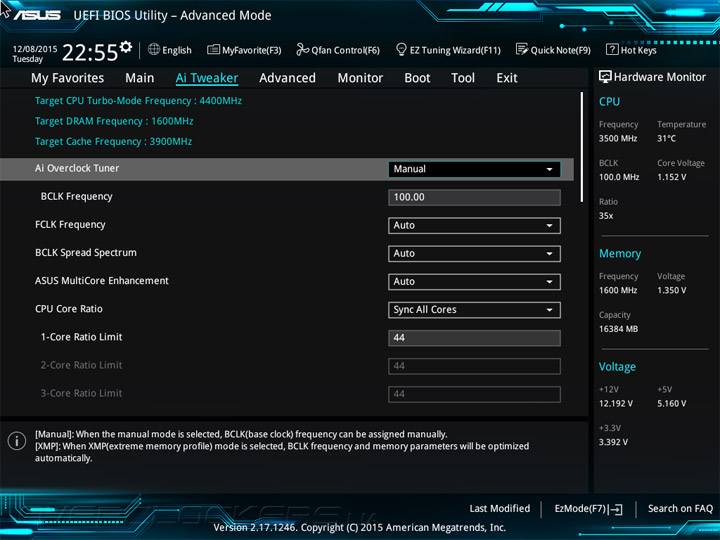

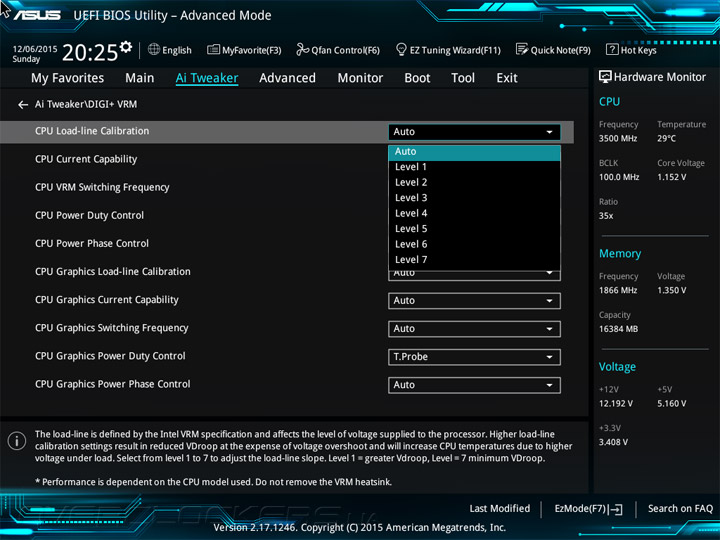

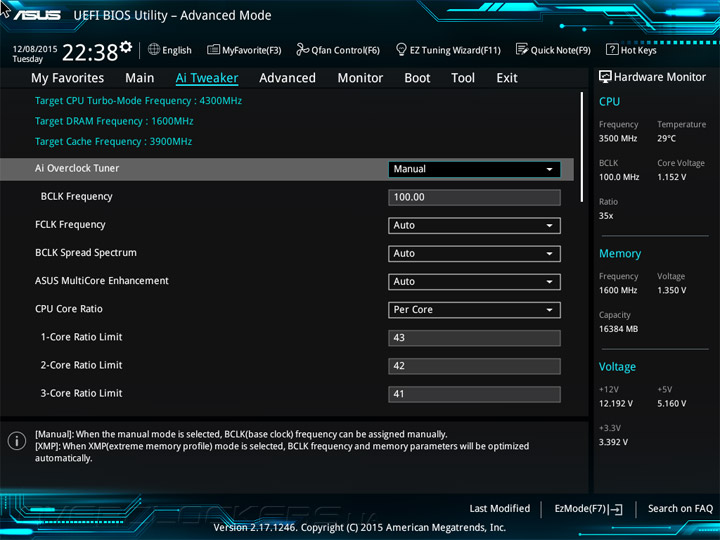

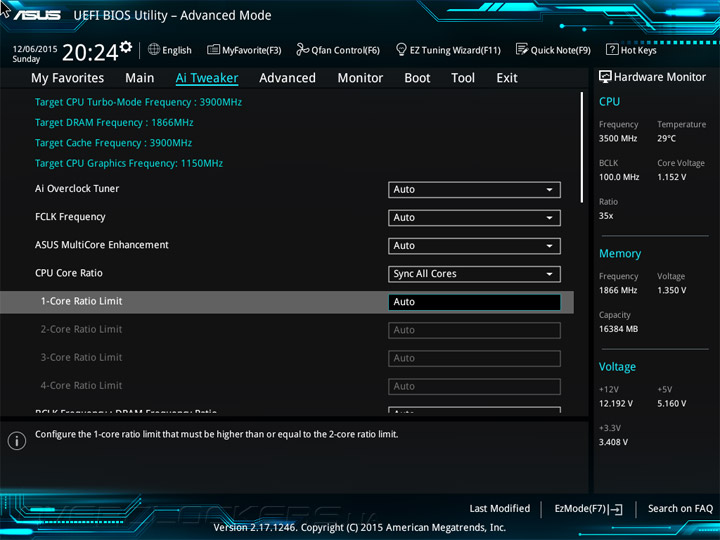

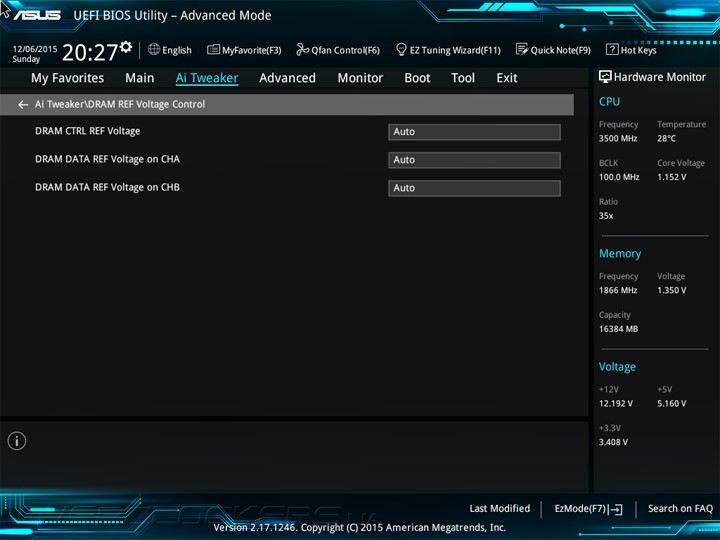

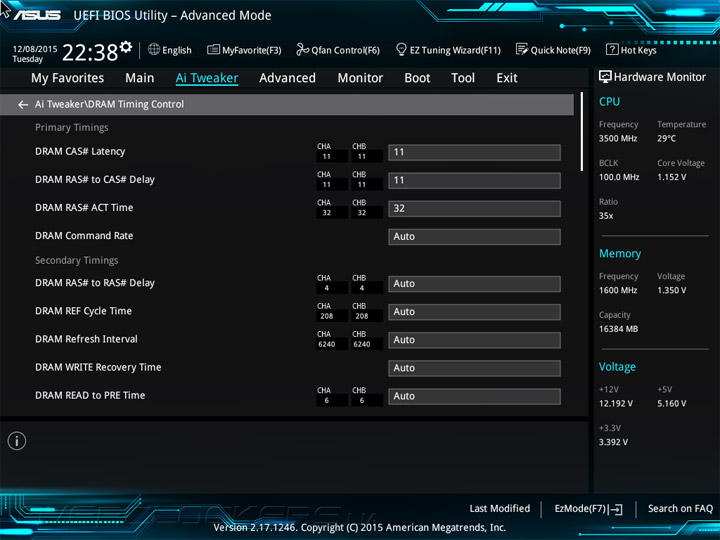

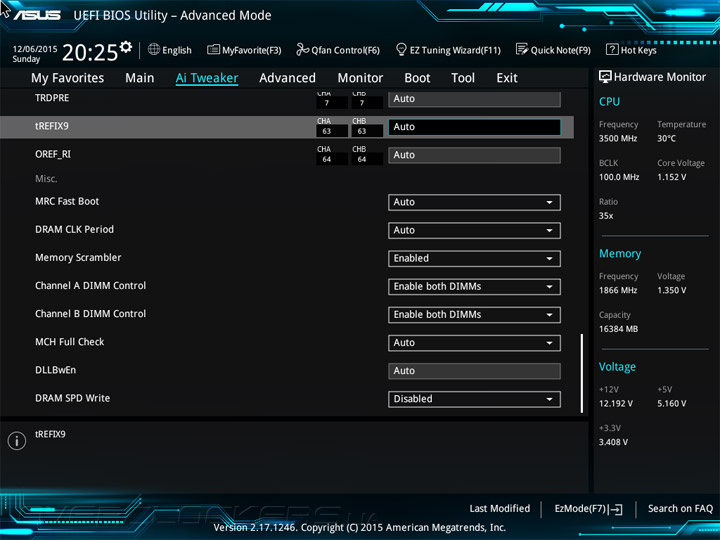

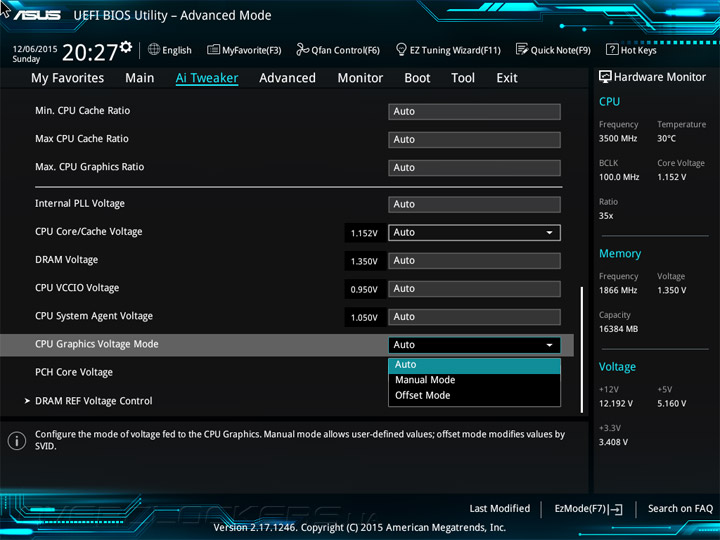

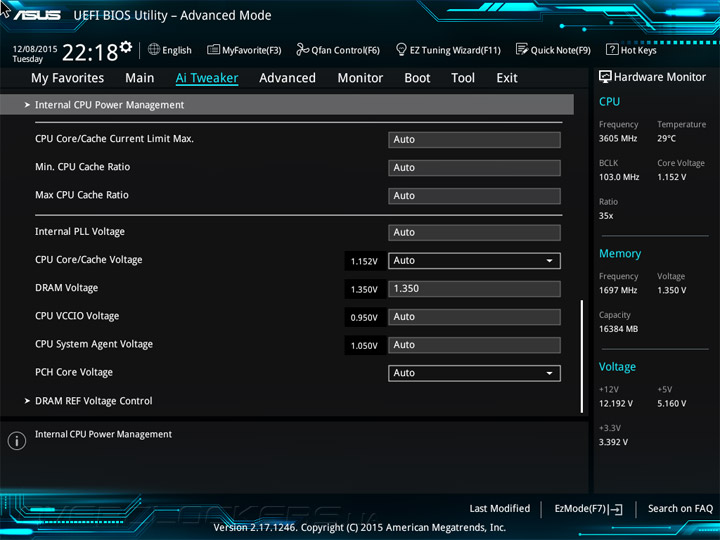

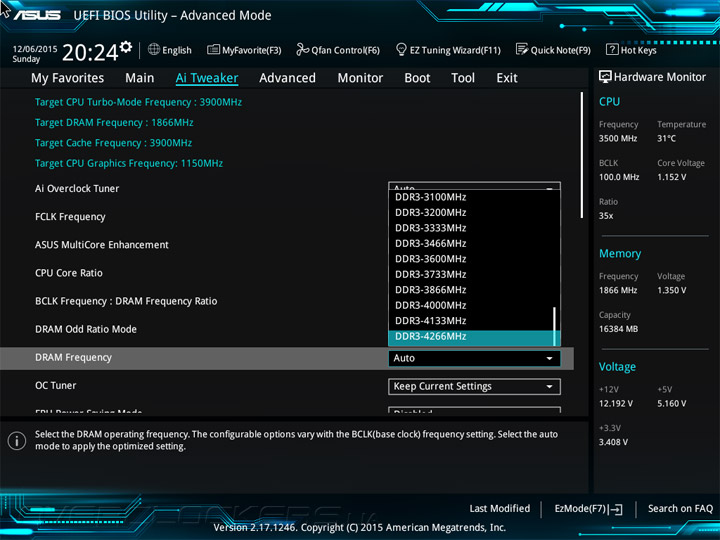

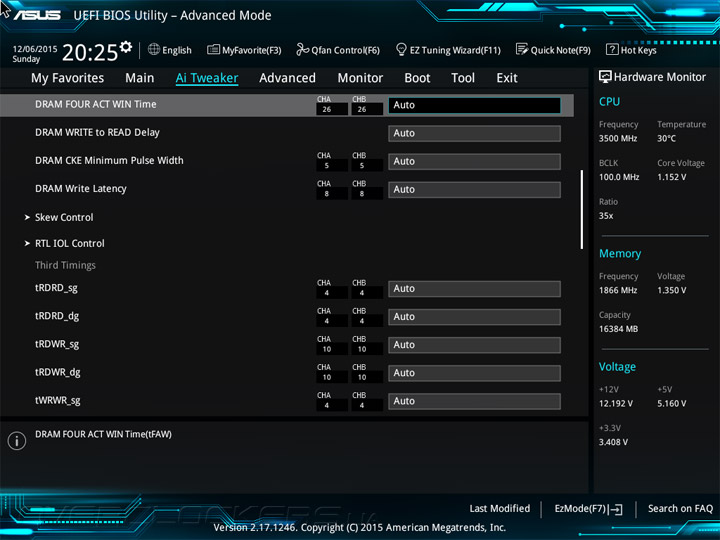

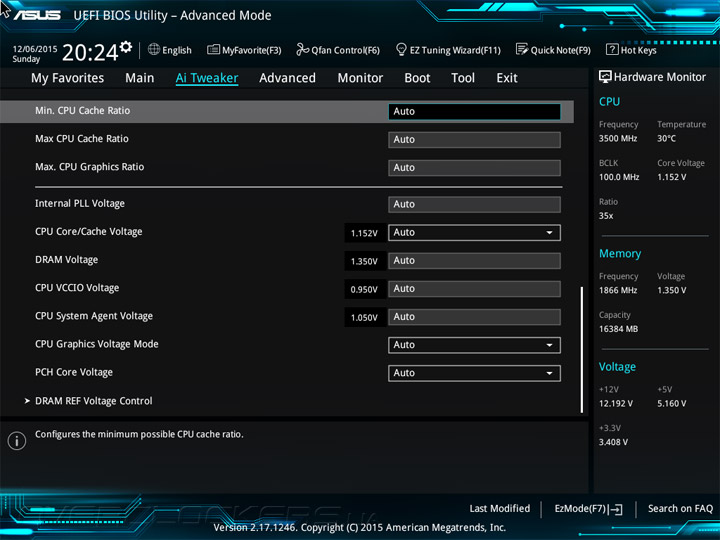

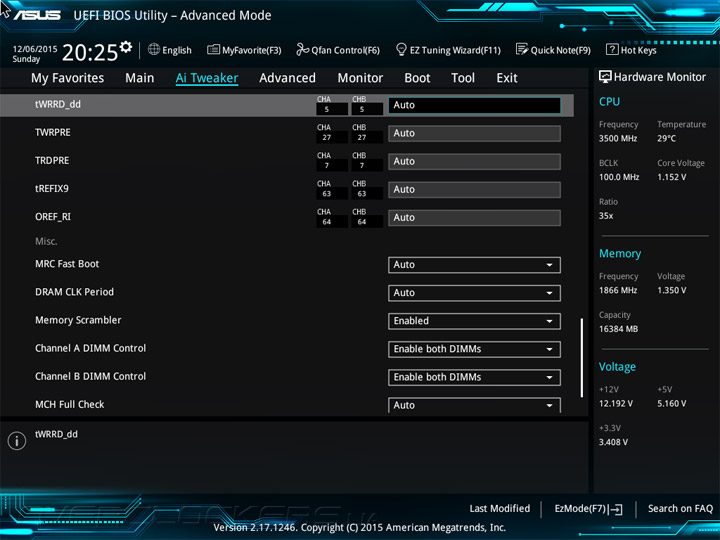

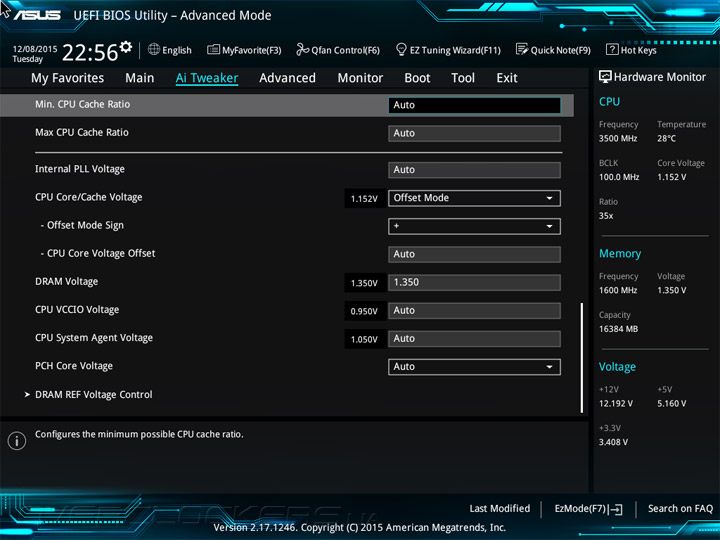

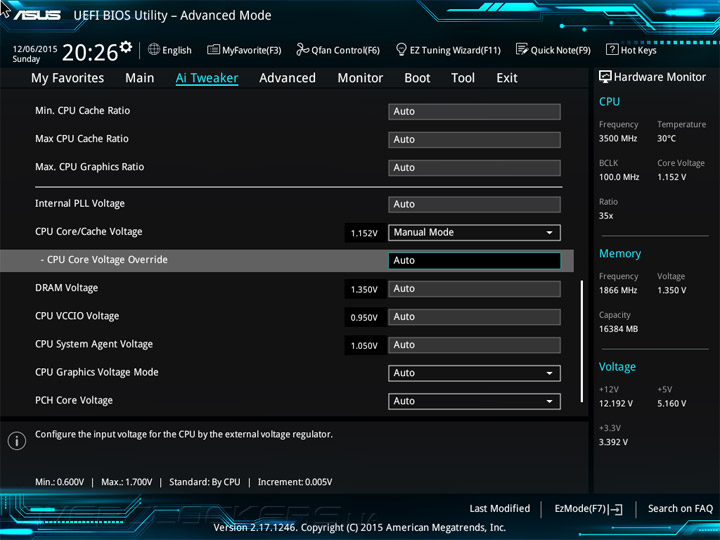

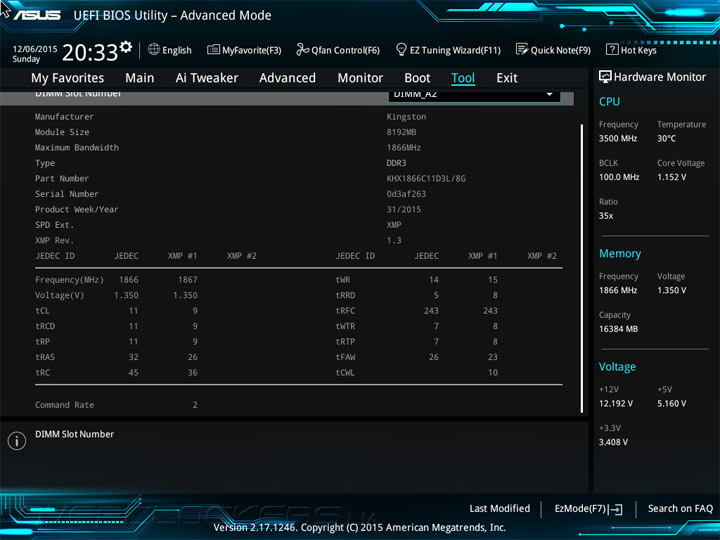

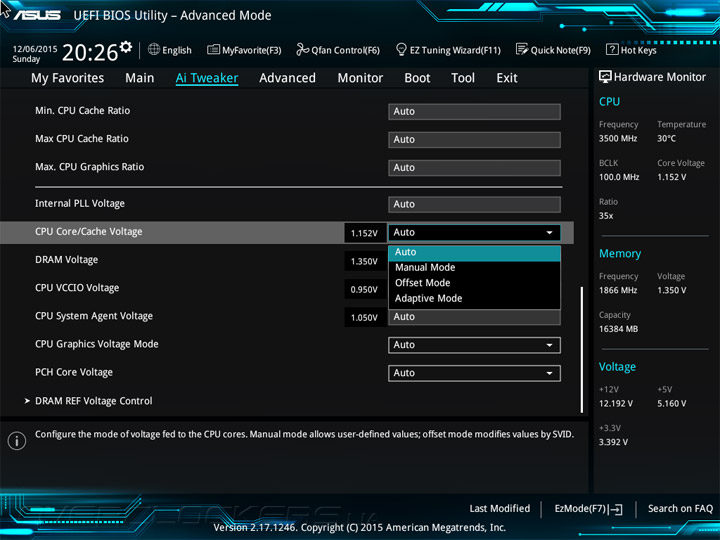

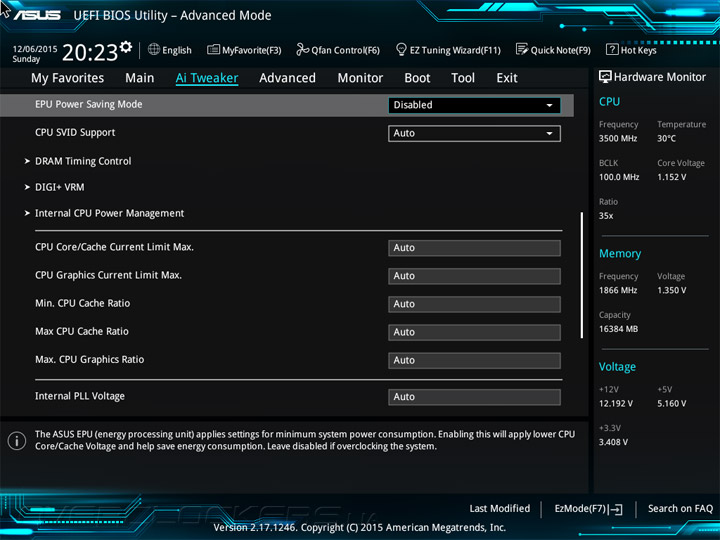

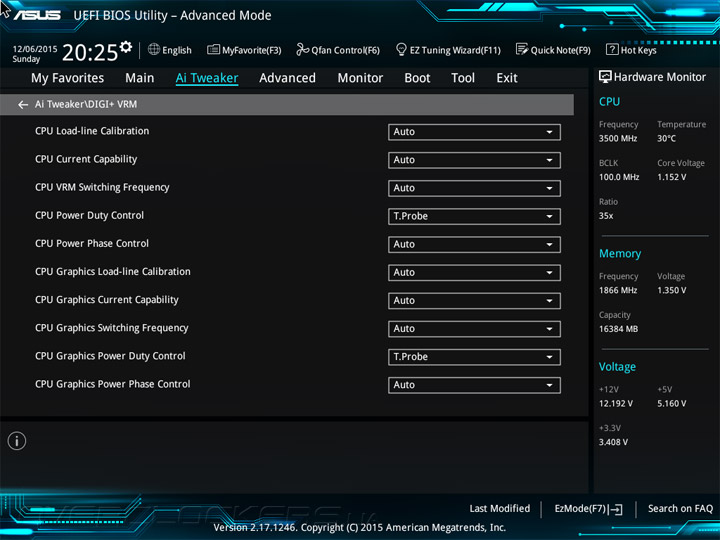

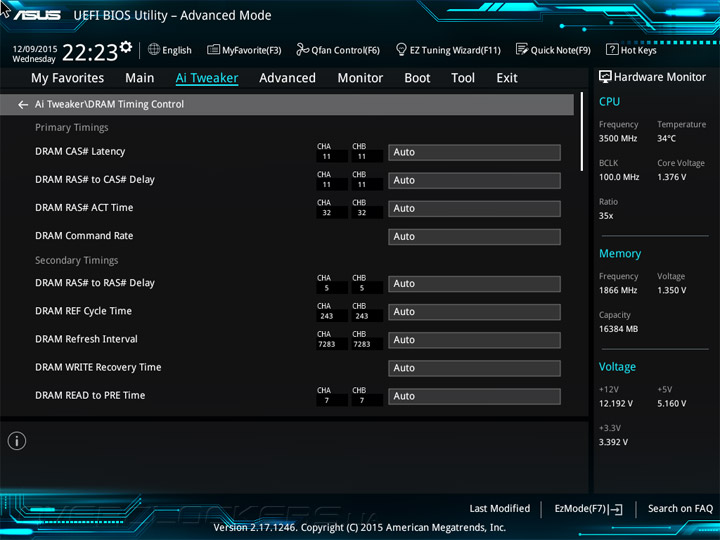

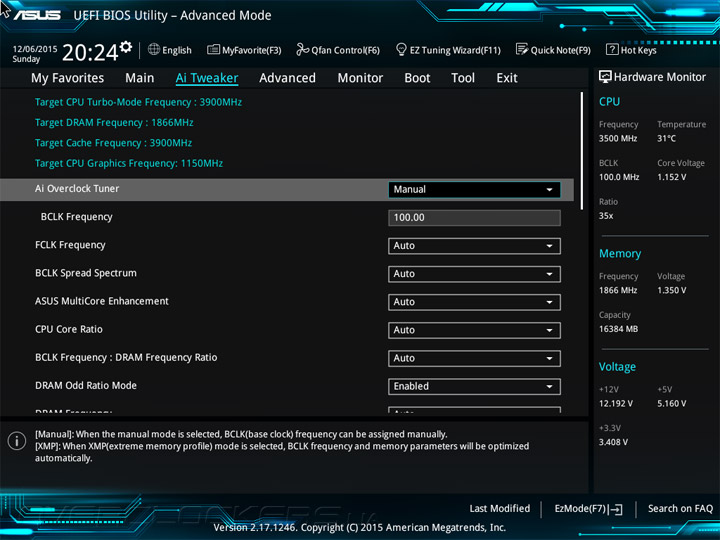

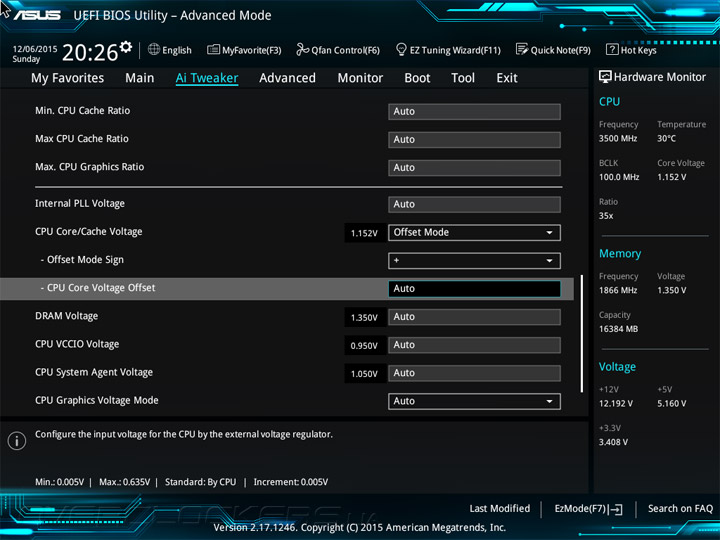

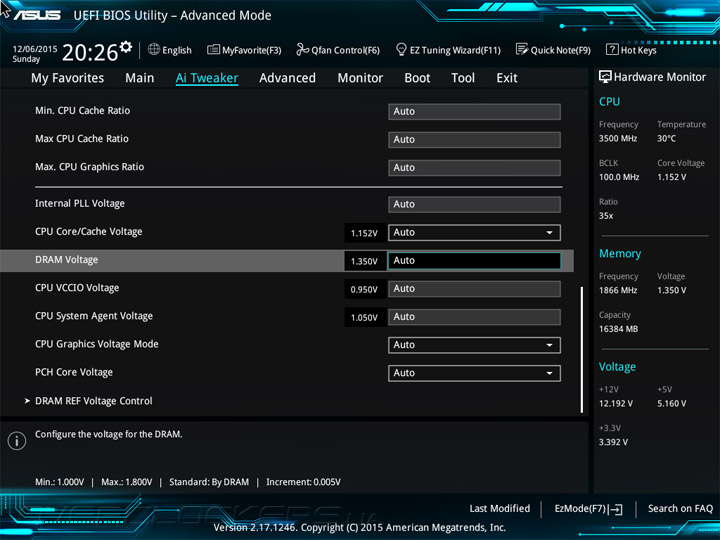

Наиболее полезным для оверклокеров будет инструментарий Ai Tweaker. На фоне более дорогих плат набор заметно проще, но всё самое важное для проведения разгона здесь имеется.

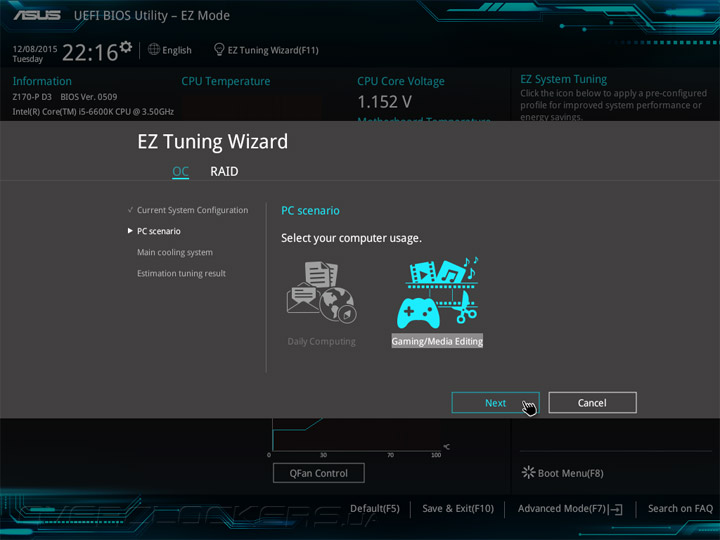

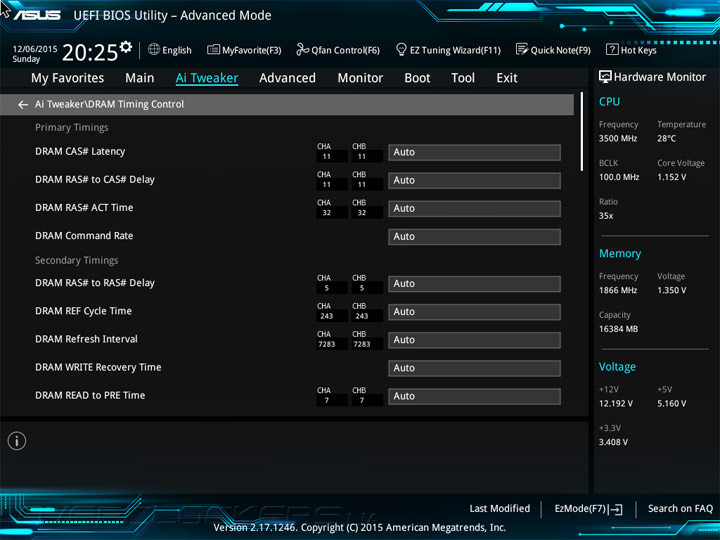

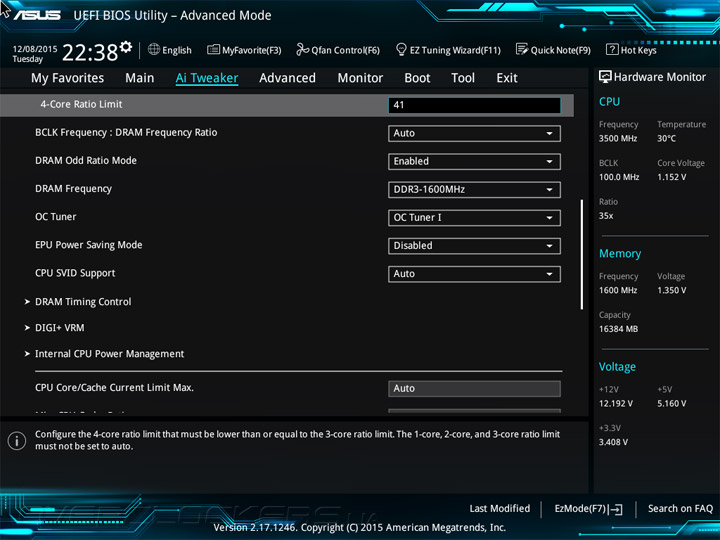

Присутствуют два готовых сценария OC Tuner. Для вдумчивого разгона есть несколько способов изменения напряжения питания ЦП и ГП, отельное меню DIGI+ VRM и полный контроль над задержками набора ОЗУ.

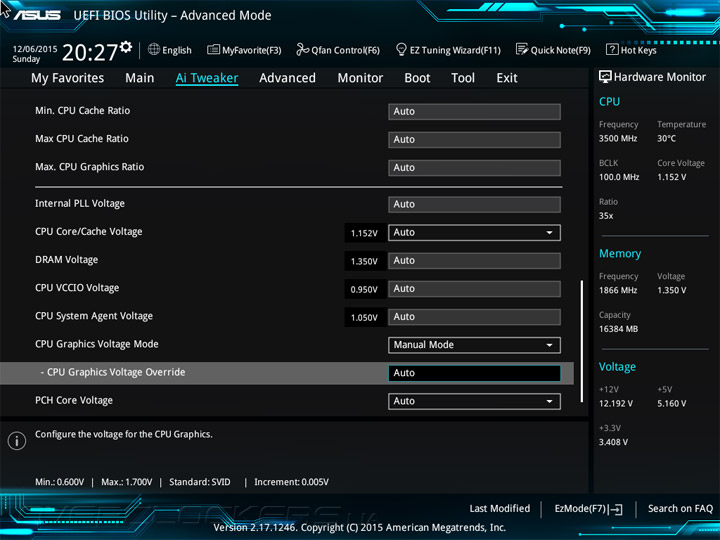

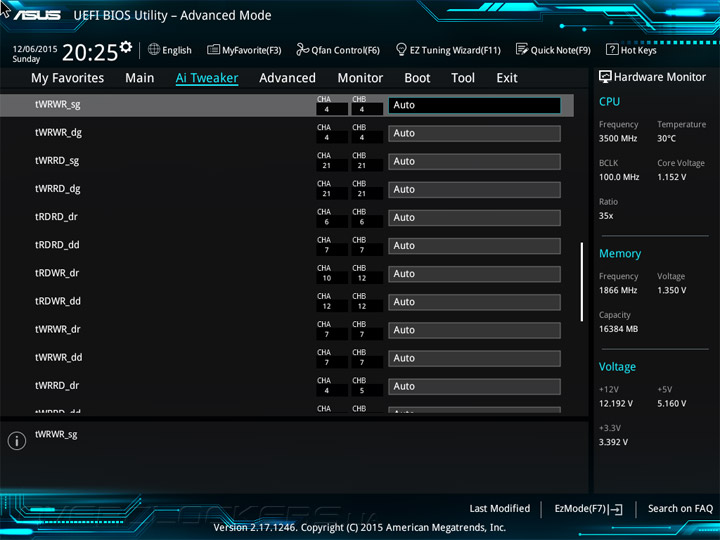

Значения основной части параметров серьёзно изменились даже относительно аналогичных, виденных в составе не самых дорогих плат производителя. Хотя пределы были сужены, имеющихся будет достаточно для разгона «на воздухе». Основная группа выделена в таблицу:
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| BCLK Frequency (МГц) | 40–340 | 0,1 |
| CPU Core Ratio (Multiplier) | 8–83 | 1 |
| CPU Load-line Calibration | Auto/Level1…7 | 1 |
| CPU Current Capability (%) | Auto/100…140 | 10 |
| CPU Core Voltage Override (В) | 0,6–1,7 | 0,005 |
| CPU Core Voltage Offset (В | (+/–) 0,005–0,635 | 0,005 |
| CPU Cache Ratio (Multiplier) | 8–83 | 1 |
| DRAM Frequency (МГц) | 800–3200, 800–4266 | 100, 133 |
| DRAM Voltage (B) | 1,0–1,8 | 0,005 |
| CPU System Agent Voltage (В) | 0,7–1,685 | 0,005 |
| CPU VCCIO Voltage (В) | 0,7–1,585 | 0,005 |
| PCH Core Voltage (В) | 1,0–1,15 | 0,05 |
| Max. CPU Graphics Ratio (Multiplier) | 1(by CPU)–60 | 1 |
| CPU Graphics Voltage Override (В) | 0,6–1,7 | 0,005 |
| CPU Graphics Voltage Offset (В) | (+/–) 0,005–0,635 | 0,005 |

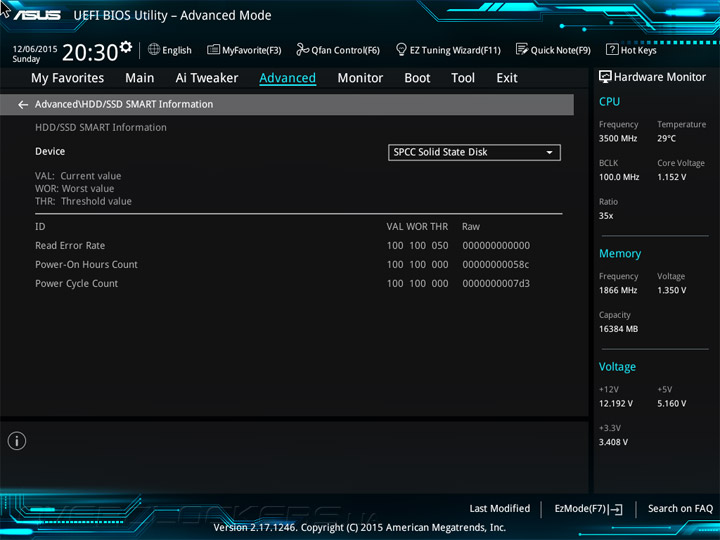

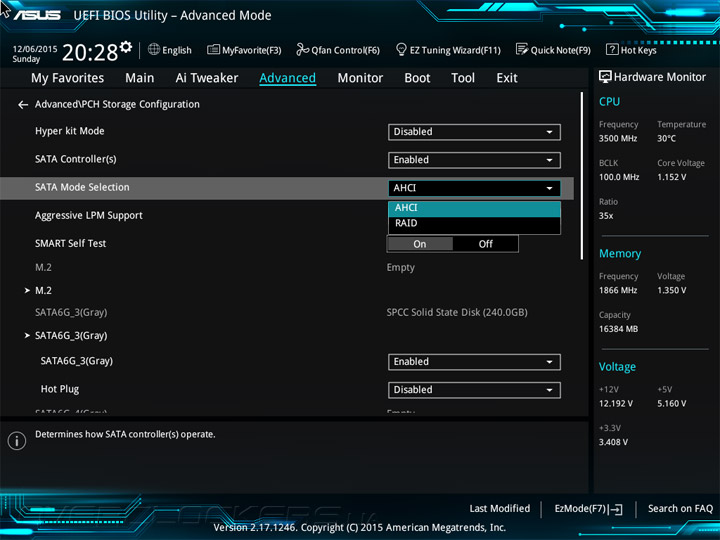

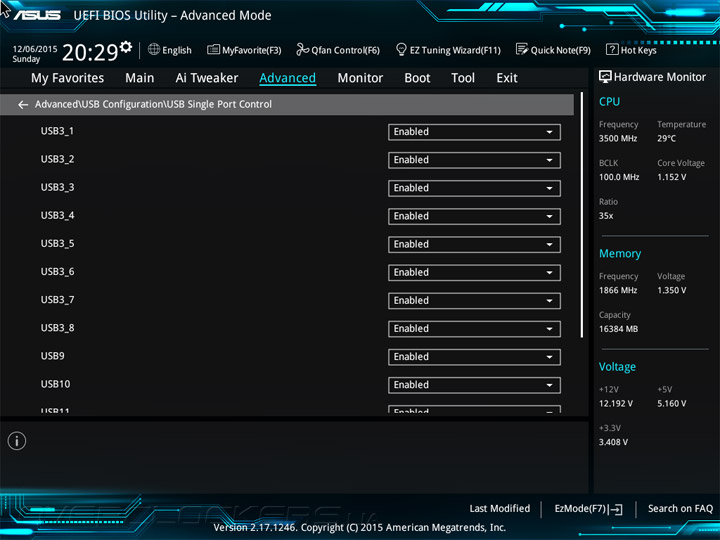

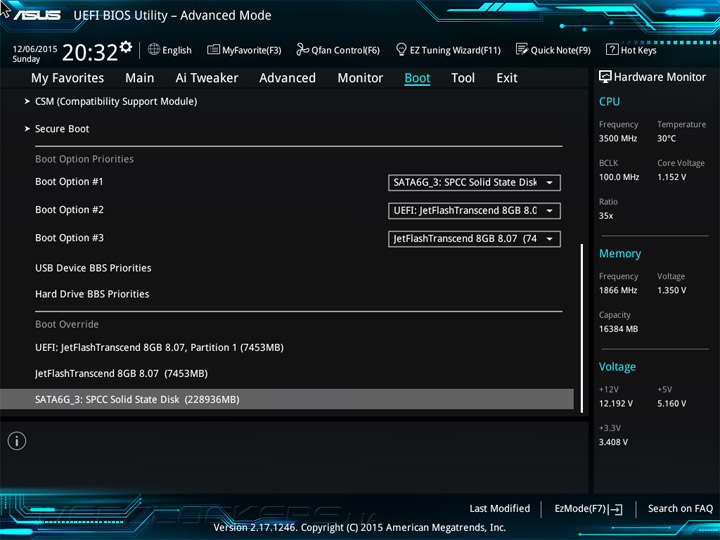

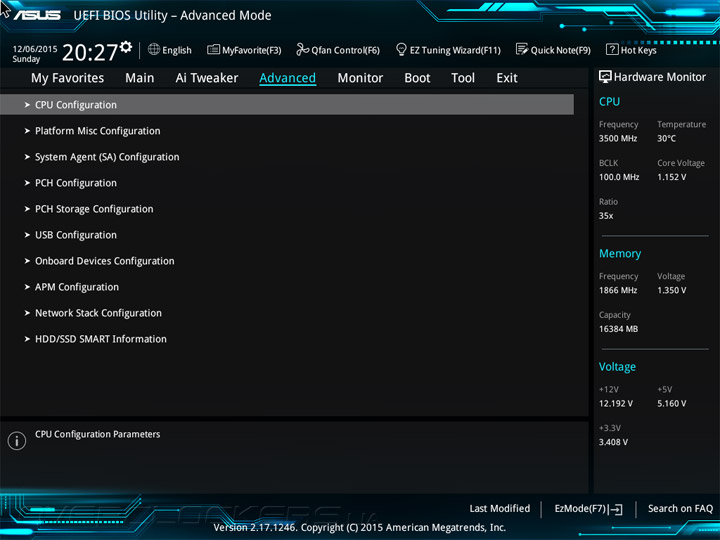

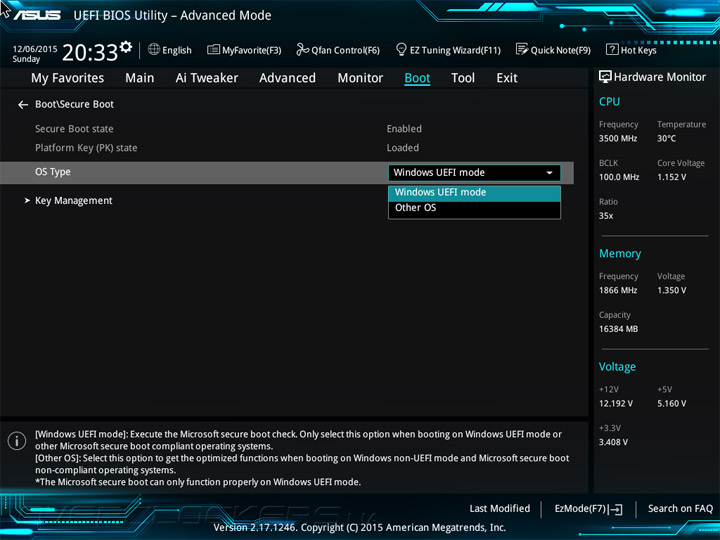

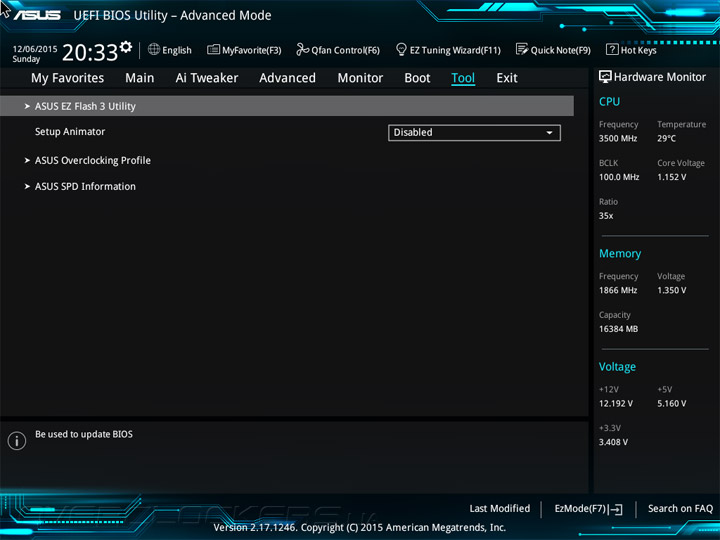

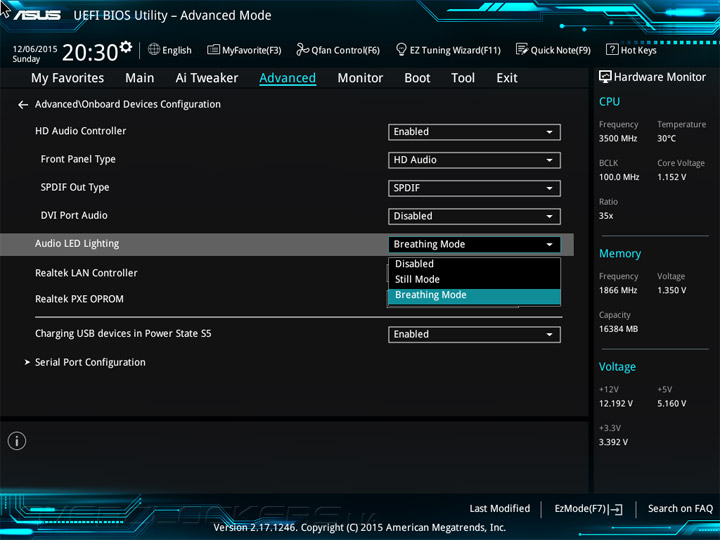

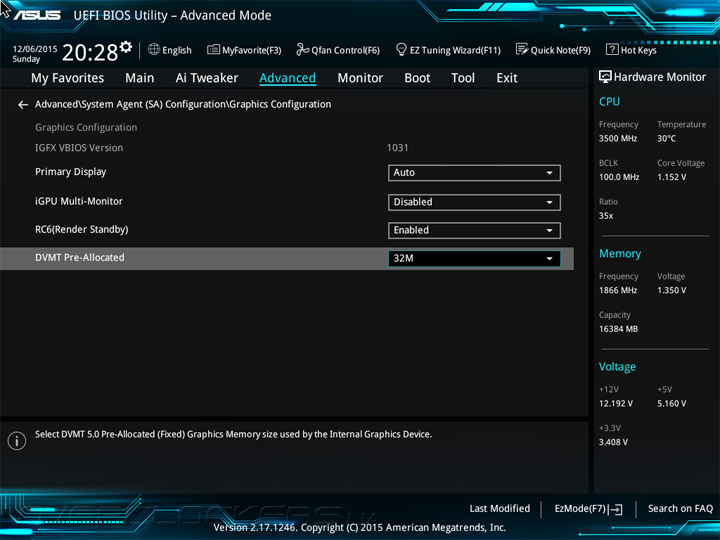

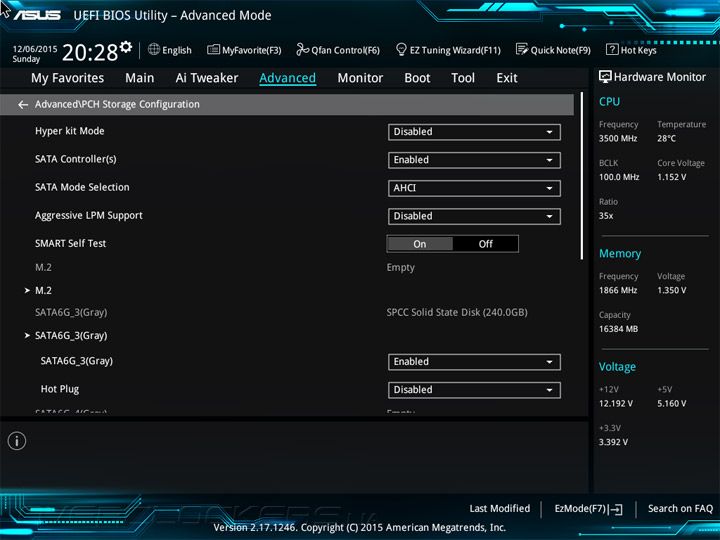

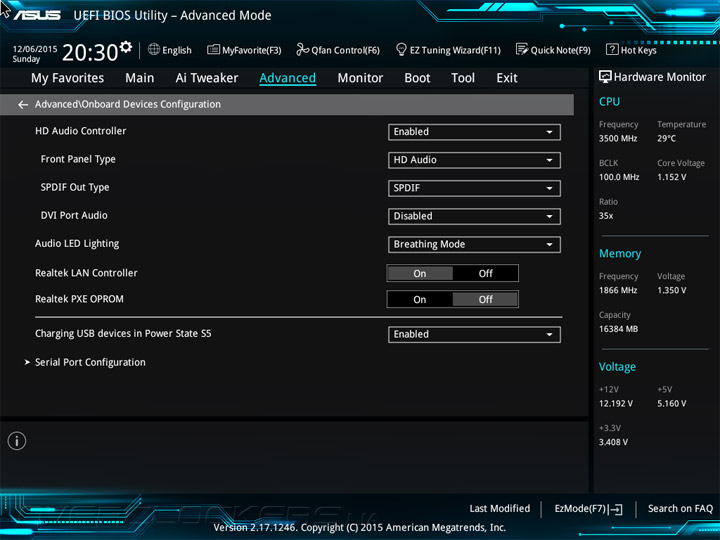

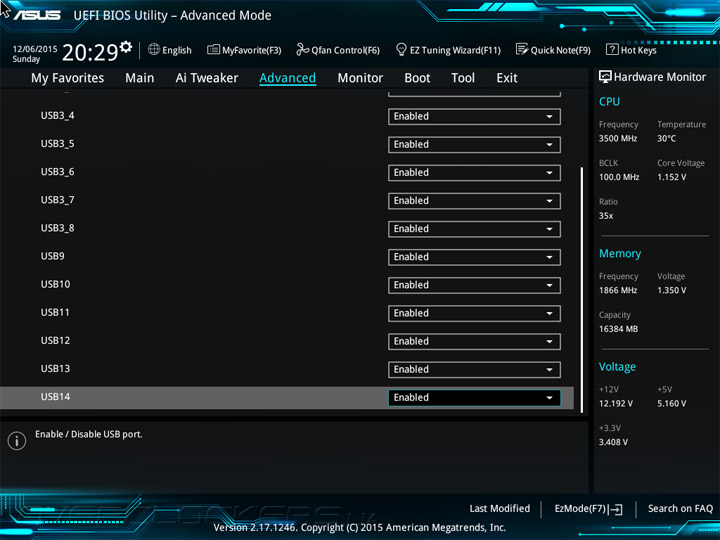

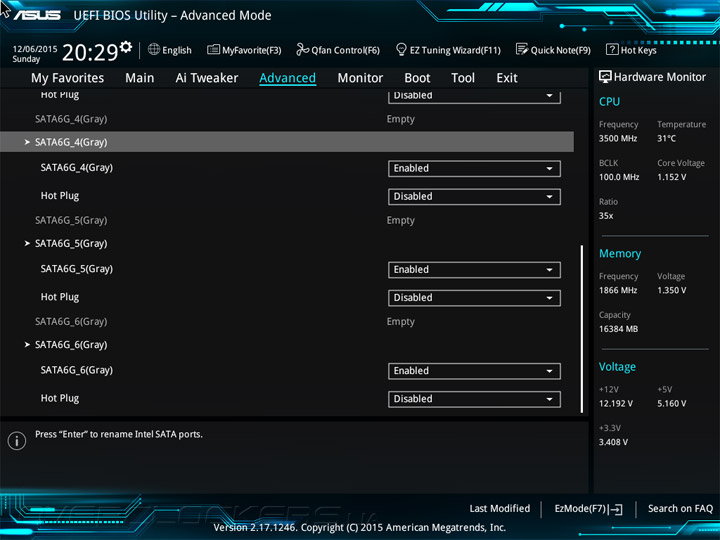

На вкладке Advanced разместились основные настройки периферийной составляющей изделия. В качестве особенности стоит выделить Audio LED Lighting, обладающей тремя режимами работы (среди которых один — отключение подсветки).

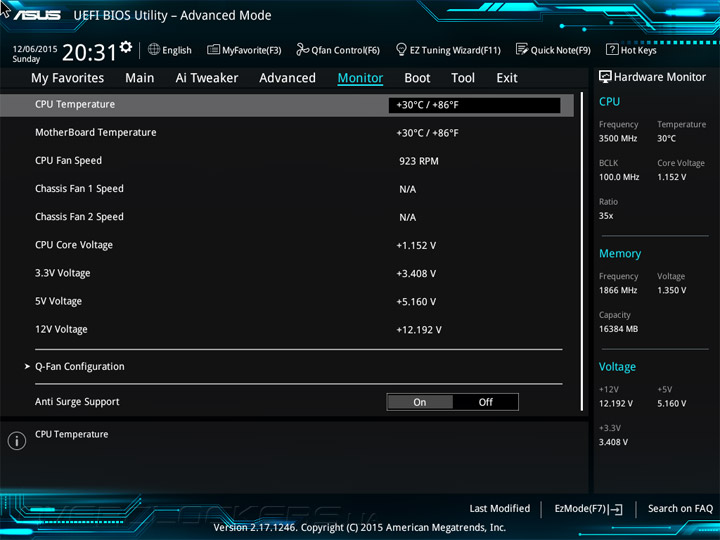

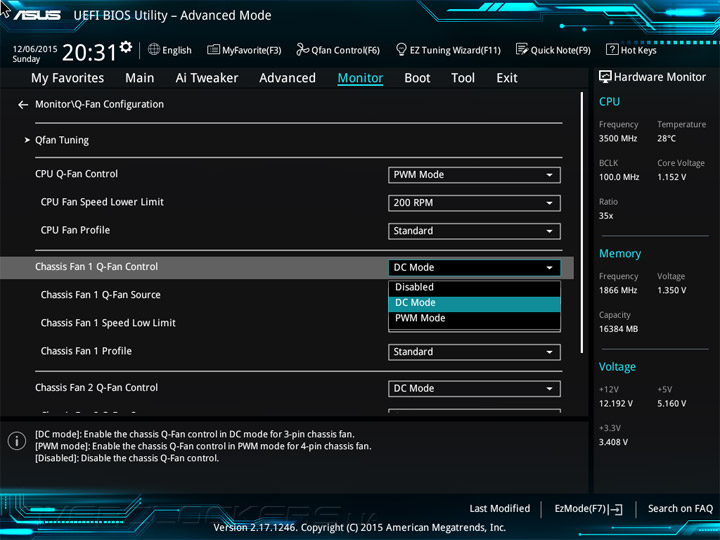

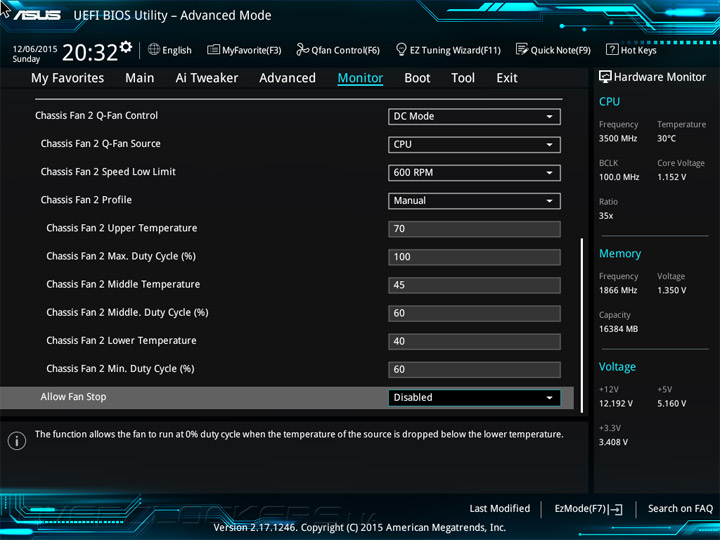

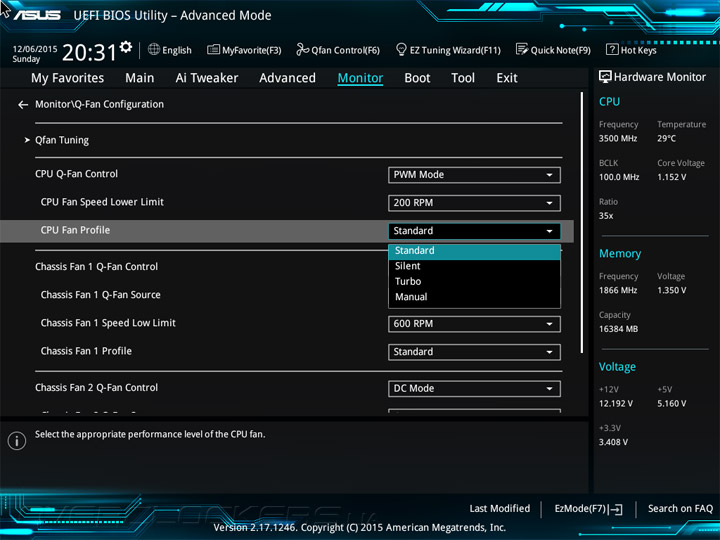

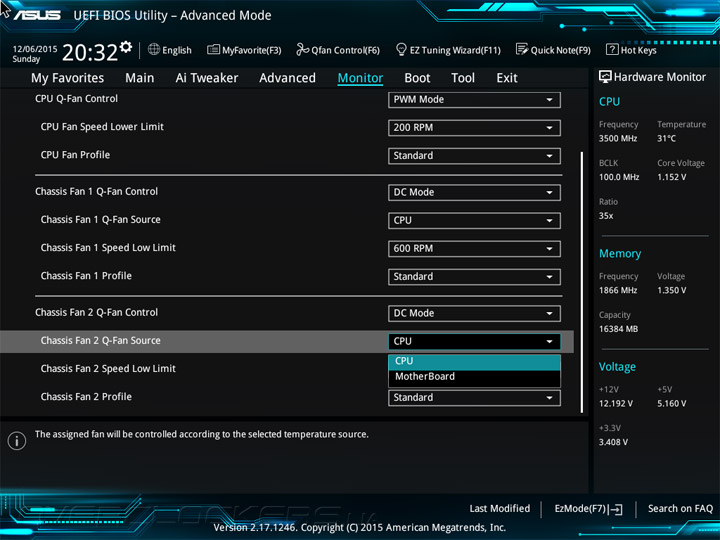

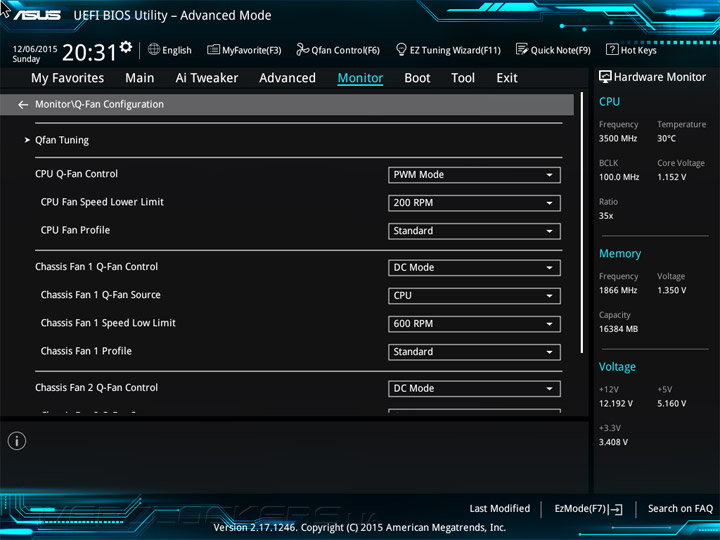

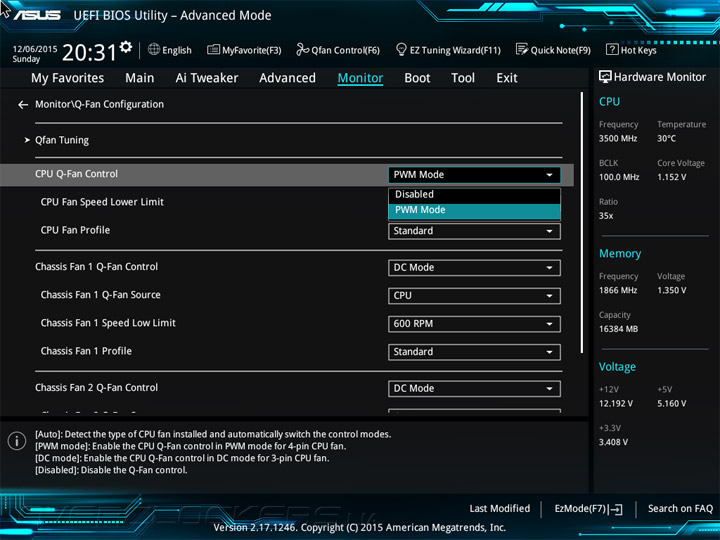

Раздел Monitoring вмещает скромное число отображаемых в режиме реального времени параметров и модуль по управлению работой тремя охладителями. Процессорный вентилятор управляется посредством изменения скважности ШИМ, то есть модель должна быть исключительно четырёхпроводной, а вот у двух корпусных есть оба варианта взаимодействия с системой. Кроме того, в роли опорной температуры для них может выступать системная (материнской платы). Улучшенный вариант настройки реализован в фирменном наборе программного обеспечения.

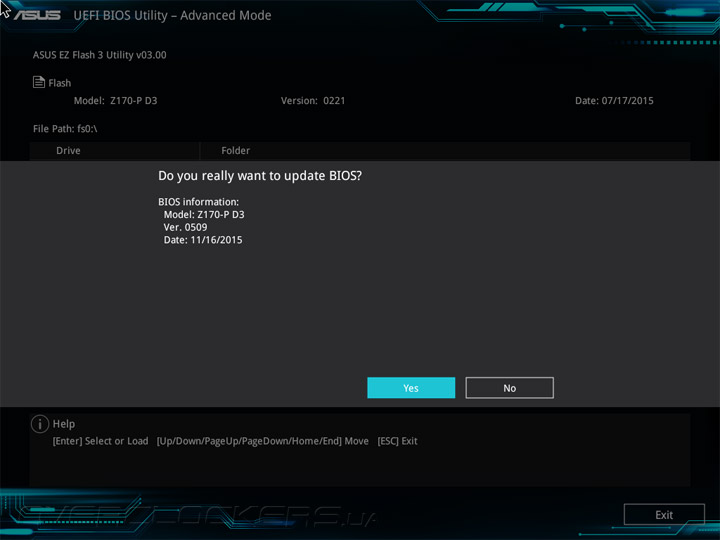

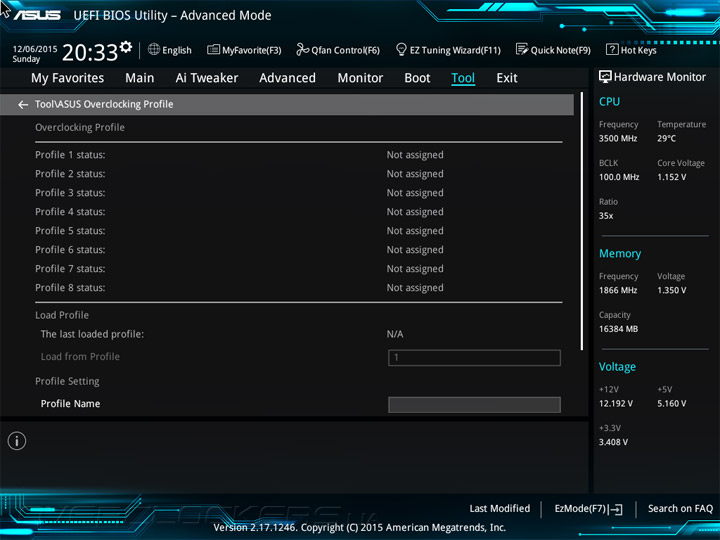

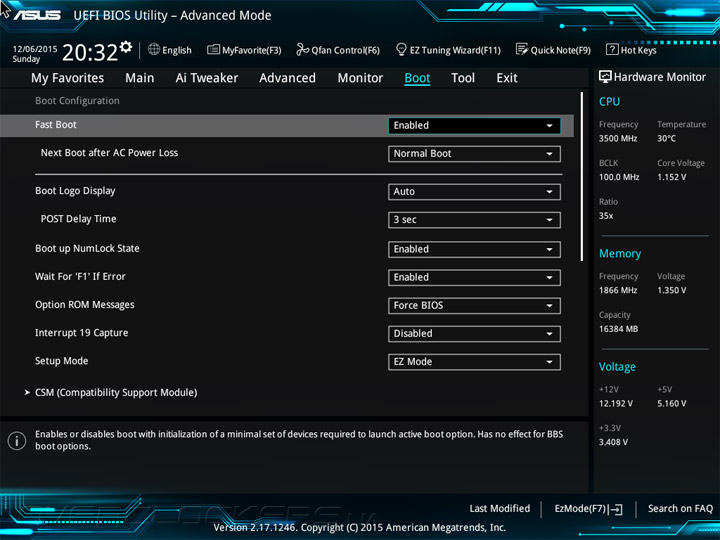

Отмечу быстрое прохождение процедуры POST, дополнительно на этот промежуток времени можно влиять на странице Boot. Среди дополнительного инструментария предусмотрен обозреватель профилей JEDEC и XMP у планок оперативной памяти и механизм по сохранению настроек в один из восьми профилей.
Система весьма отзывчива при проведении её настройки, а набор механизмов кажется достаточным для разумного разгона с привлечением не экстремальных систем охлаждения. Чуть позже испытаем систему, а сейчас рассмотрим состав фирменных утилит.
Комплектное ПО
Количество программ от ASUS давно превысило осязаемую цифру, но действительно интересных у этой модели платы практически нет.
| Программное обеспечение | |
|---|---|
| Фирменное | AI Suite 3 (Ai Charger, EZ Update, Mobo Connect, LED Control, PC Cleaner, Performance and Power Saving Utilities, Push Notice, System Information, USB 3.0 Boost), Boot Setting, Product Registration Program, PC Diagnostics |
| Сетевое | Media Streamer |
| Дополнительное | DAEMON Tools Pro |

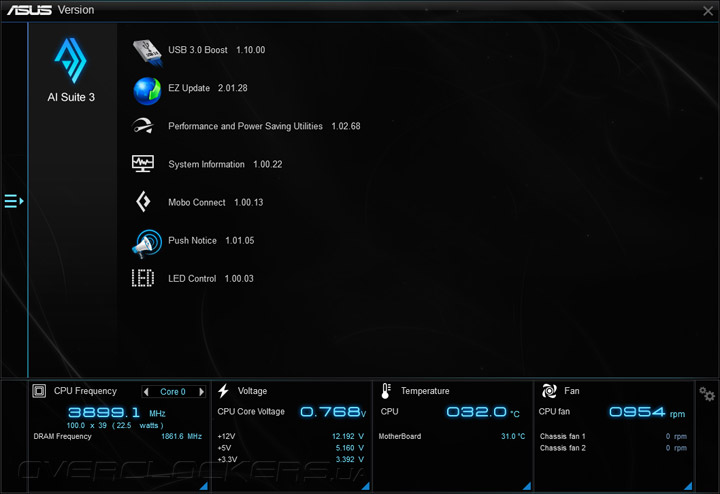

Большое число программ объединены в комплекс Ai Suite 3.

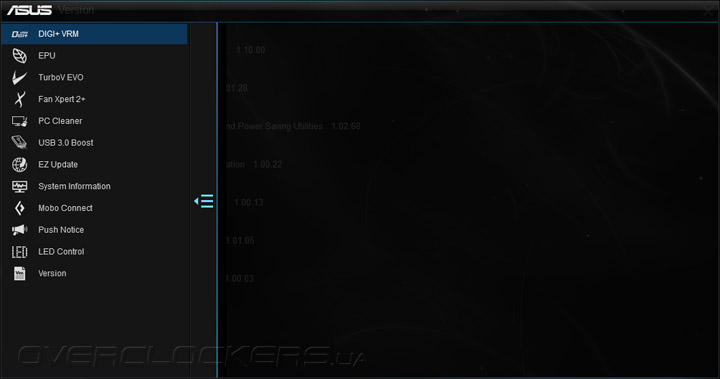

Полный список находится в панели навигации, прячущейся в левой части главного окна.

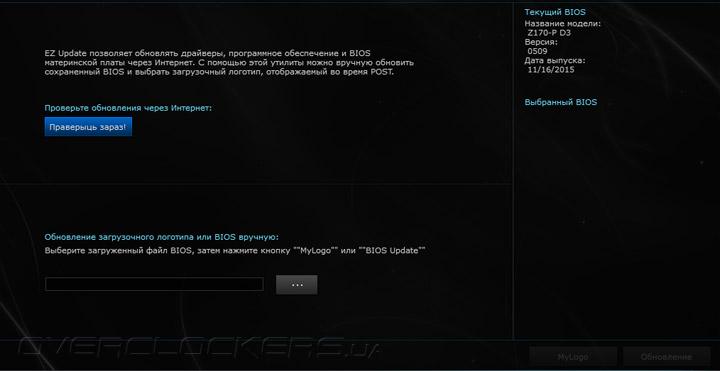

Утилита EZ Update поможет найти свежую версию прошивки в Сети и заменить фоновую заставку на стартовом экране.

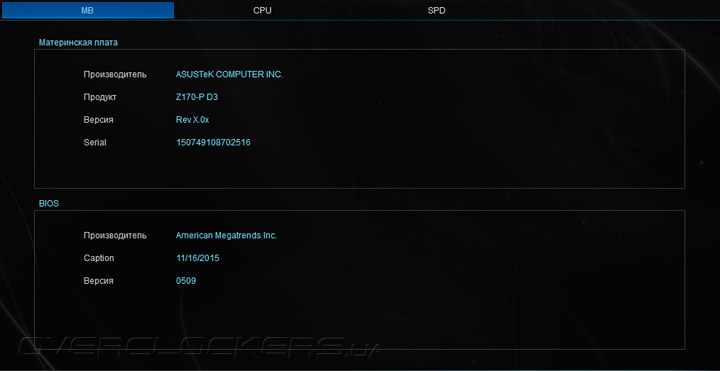

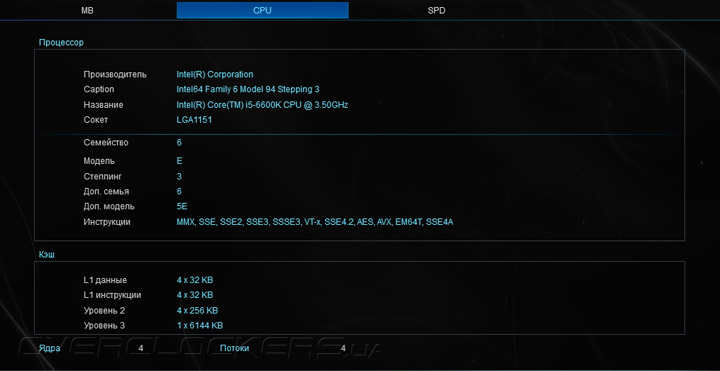

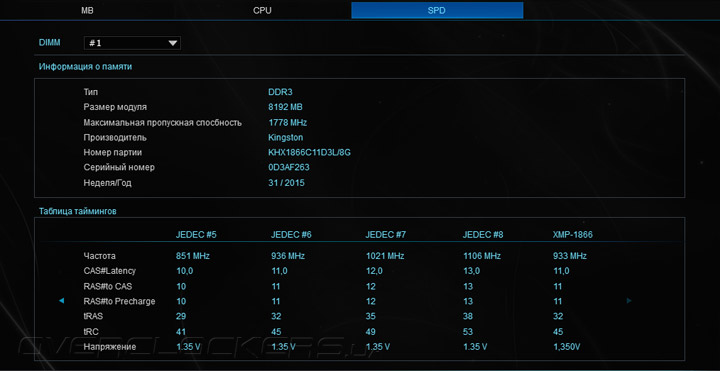

Информация о системных компонентах оказалась точной.

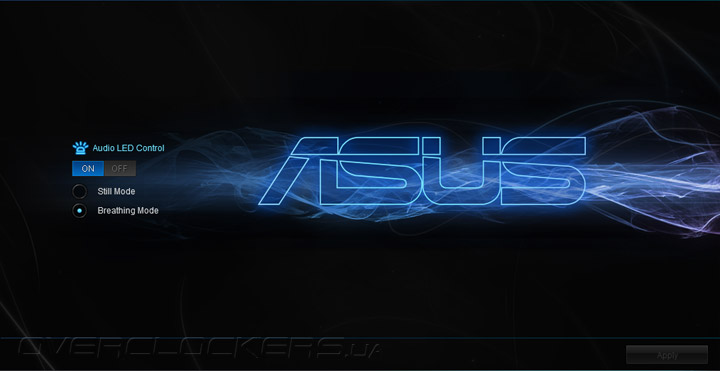

Необычной утилитой является LED Control, пусть и повторяющая возможности UEFI. «Дышащий» режим работы светодиодов выбран в роли штатного.
В наличии и основная четвёрка утилит, входящих в состав комплекса Permormace and Power Saving Utilities. То есть собственного мастера настройки системы у Ai Suite нет, всё придётся выполнять последовательно и своими силами. DIGI+ VRM выглядит не так полно, как у старших моделей, но профили LLC есть, а это очень весомый плюс.

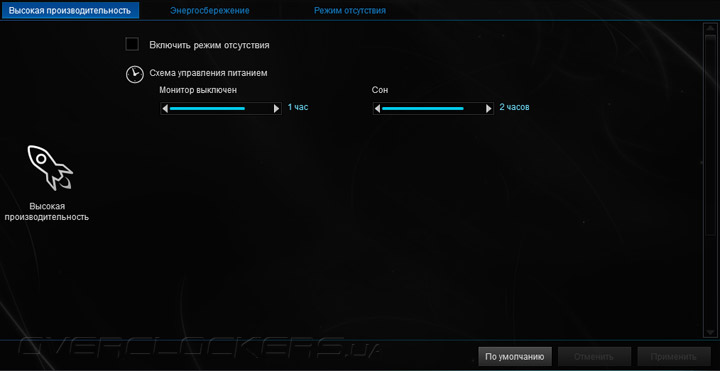

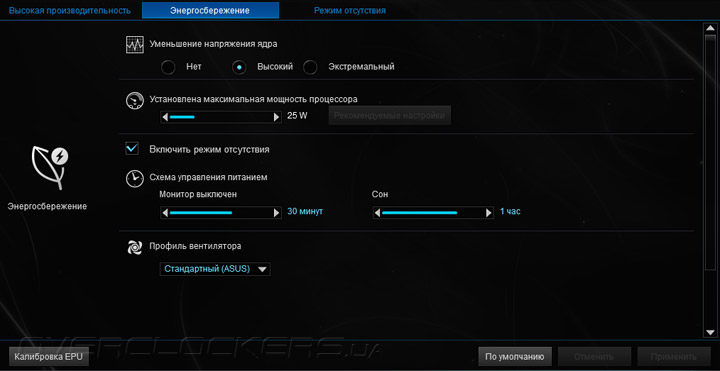

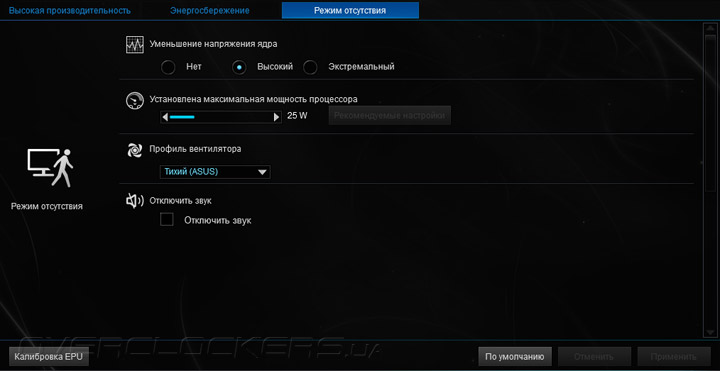

Присутствует и механизм EPU, ответственный за потребление системой энергии.

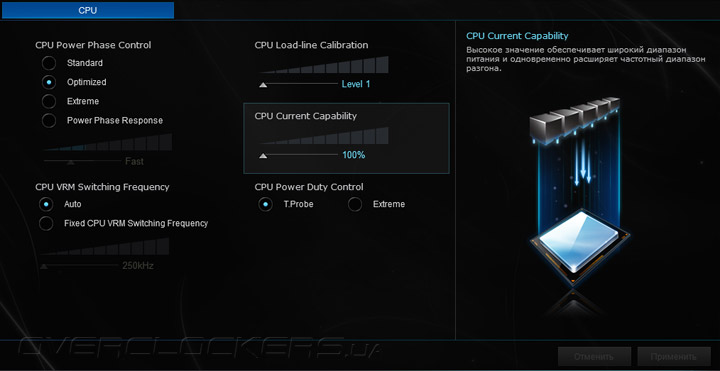

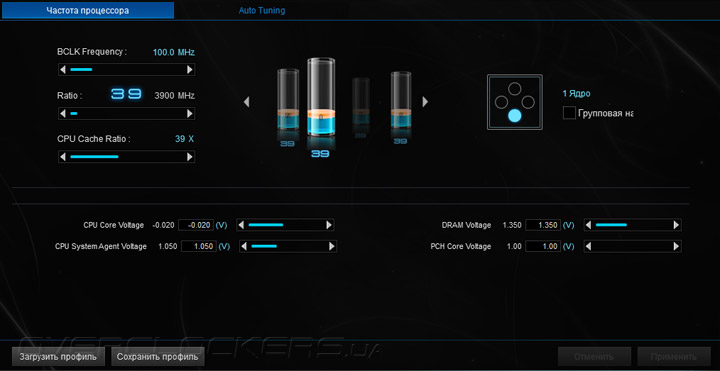

TurboV EVO предоставляет набор возможностей для произведения разгона ЦП. Есть два готовых профиля OC Tuner, что тоже не является уникальной возможностью, а лишь вторит механизмам UEFI.

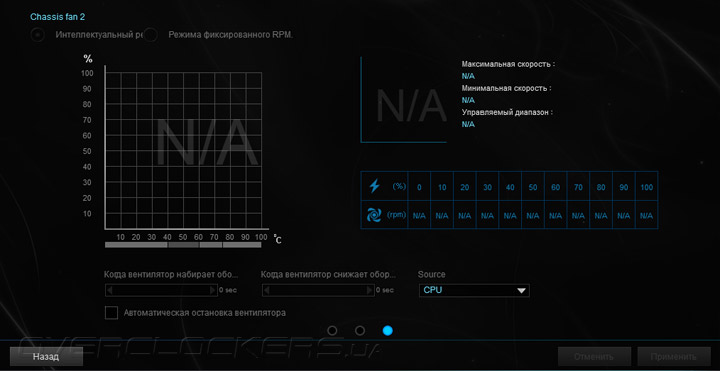

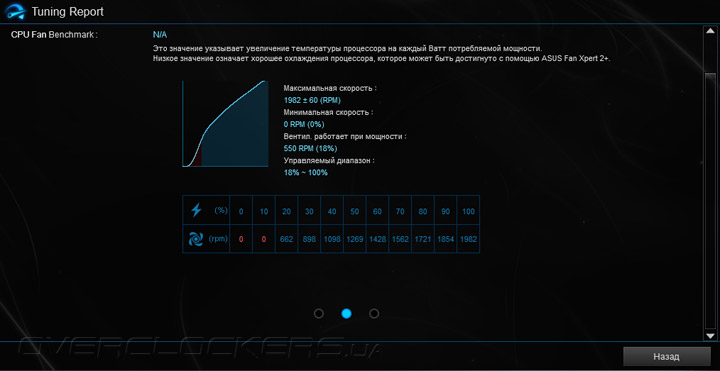

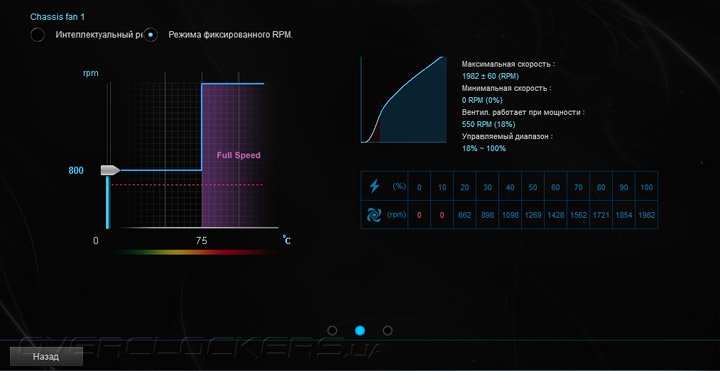

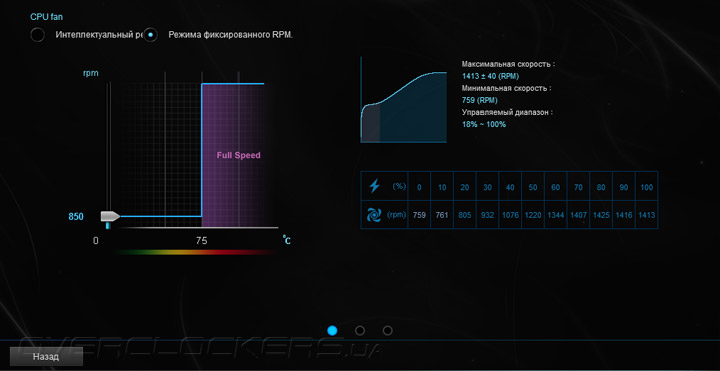

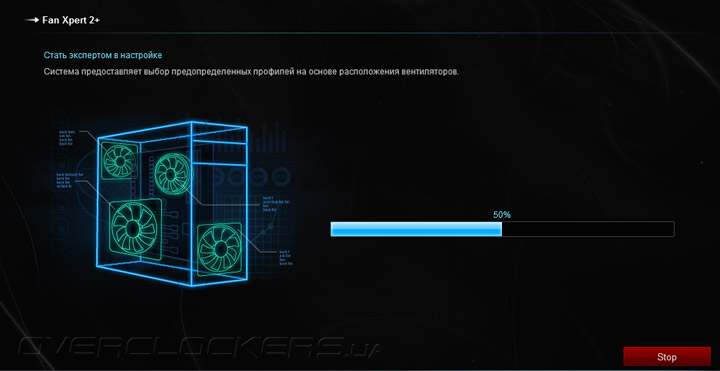

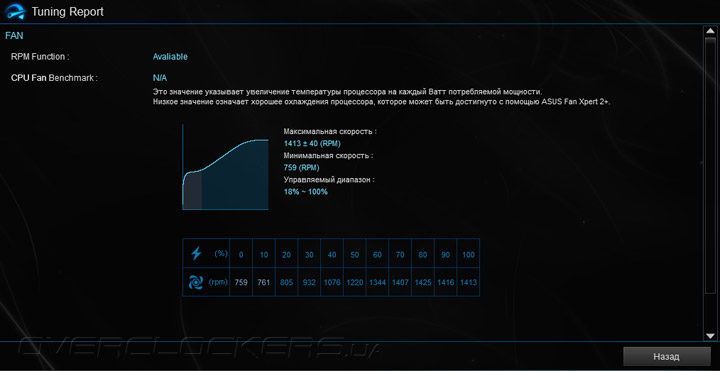

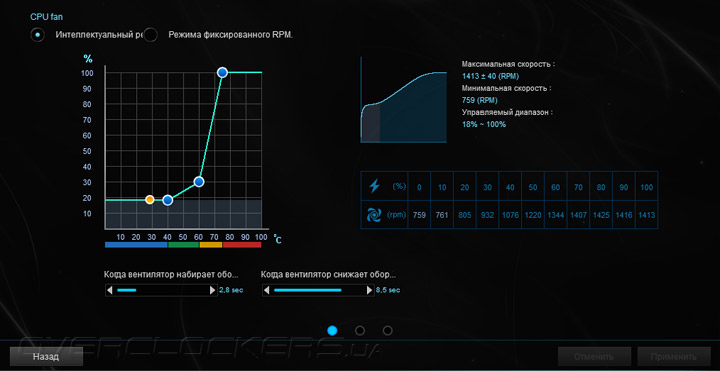

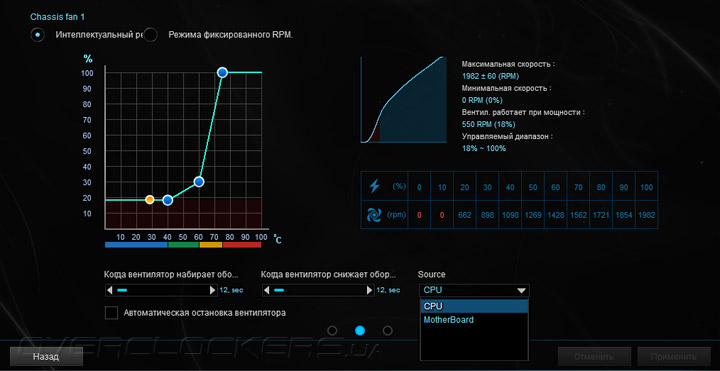

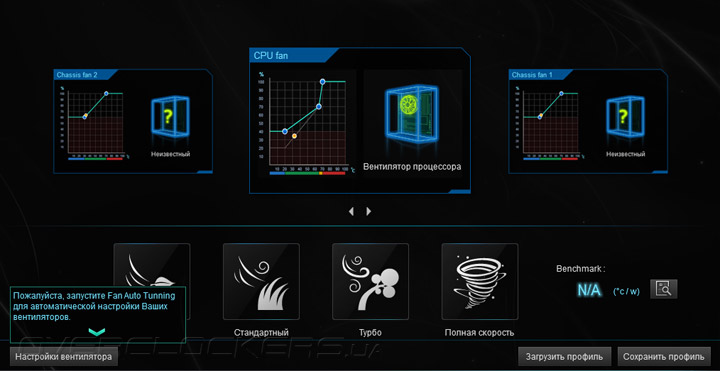

Для настройки вентиляторов предусмотрен модуль Fan Xpert 2+. От более совершенной третьей версии его отличает отсутствие возможности работы с охладителями в расширенном спектре низких оборотов. Всего плата может управлять тремя охладителями. Сценария два — фиксированные обороты (к моменту роста температуры ЦП до 75 °C) либо более гибкий настраиваемый, с несколькими промежуточными точками. Эти возможности будут доступны лишь после проведения калибровки каждого устройства.

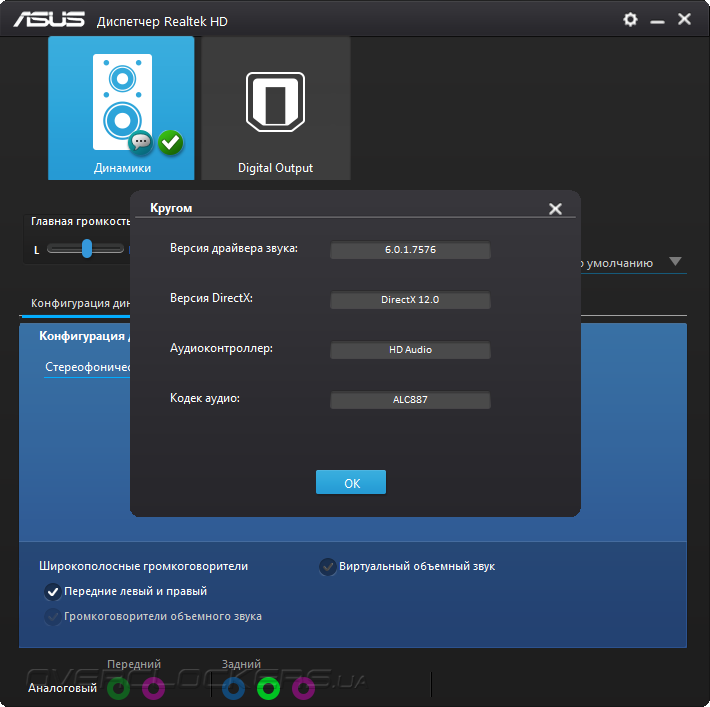

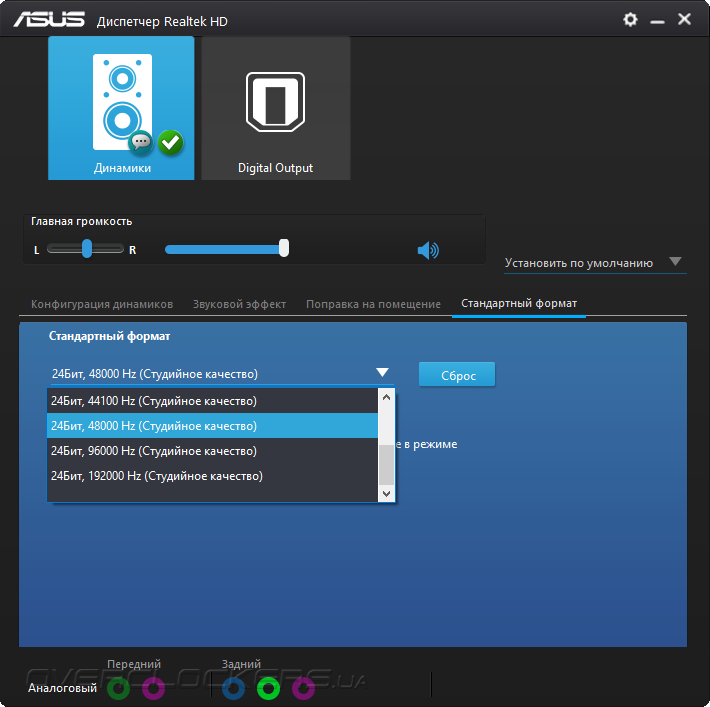

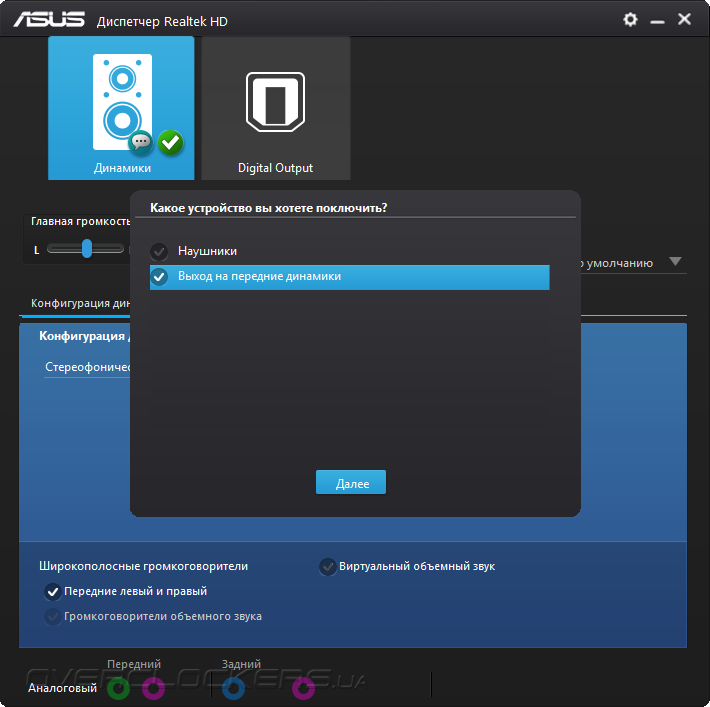

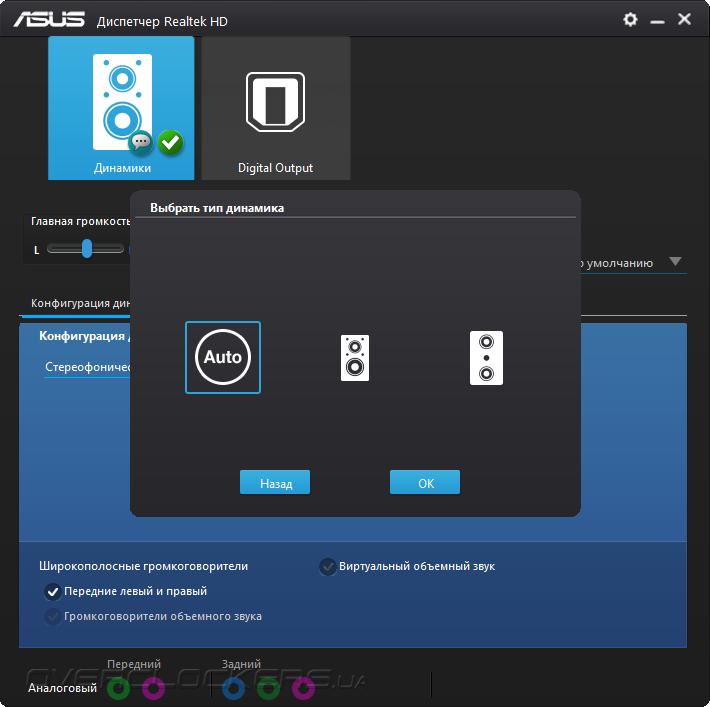

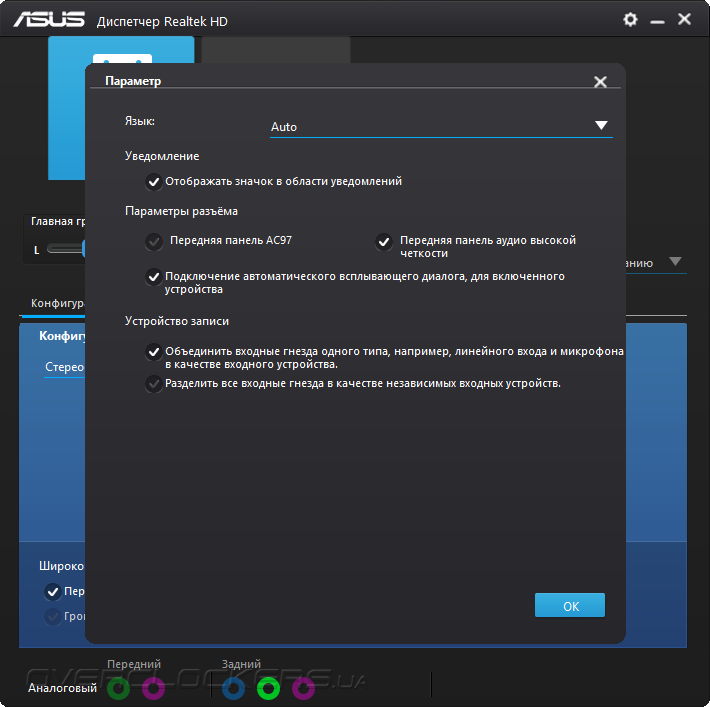

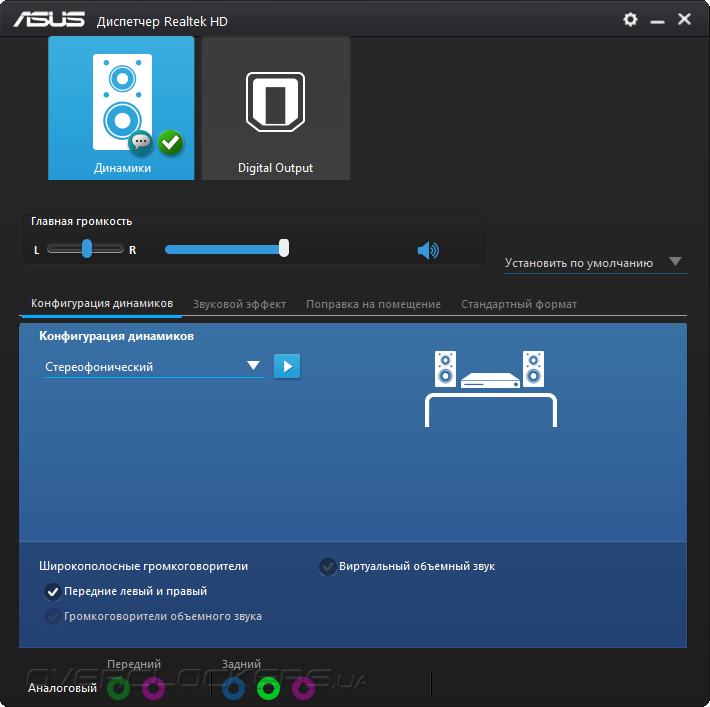

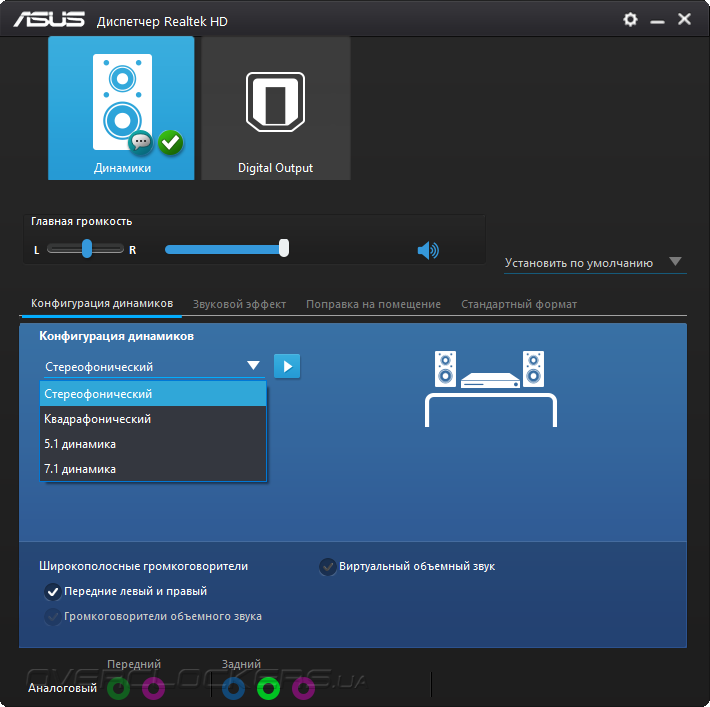

Программных решений от сторонних компаний практически нет. Работа звуковой подсистемы зависит от настроек диспетчера Realtek HD. В нём есть несколько профилей, олицетворяющих разное оборудование. Установки довольно серьёзно влияют на итоговую АЧХ, но особого улучшения качества их использование не даст. Сам кодек ALC887 является начальным решением, потому требовать от него впечатляющей работы будет немного наивно. Прекрасно уже то, что звук был довольно чистым, без лишних призвуков, а разделение каналов вполне сносным, хотя до качественного построения сцены, конечно же, весьма далеко.
Несмотря на тривиальный набор ПО, я бы не спешил называть его бедным, для платы начального уровня он вполне неплох. Всё оказалось работающим, и может быть вполне использовано при работе с новым ПК.
Разгонный потенциал
В составе тестового стенда принимал участие розничный экземпляр Core i5-6600K с заменённым штатным термоинтерфейсом. Первый сценарий разгона был оформлен посредством механизма EZ Tuning Wizard. Наибольший разгон будет при выборе в нём пунктов Gaming/Media Editing и Water cooler. Частота ЦП составит 4326 МГц, а ОЗУ «разгонится» до 1648 МГц. В нашем случае это будет скорее даунклокингом, очевидно, разработчики лишний раз перестраховались, выбирая 1600 МГц как базисную основу для работы памяти.
Система функционировала стабильно, исправно работали и технологии энергосбережения.

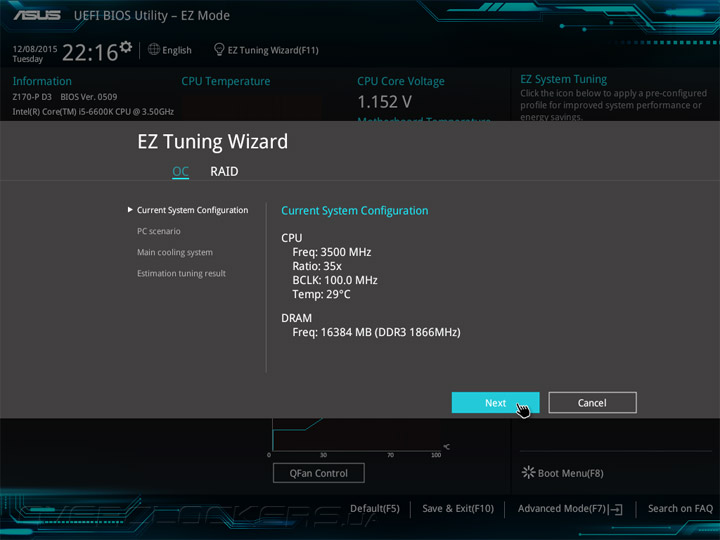

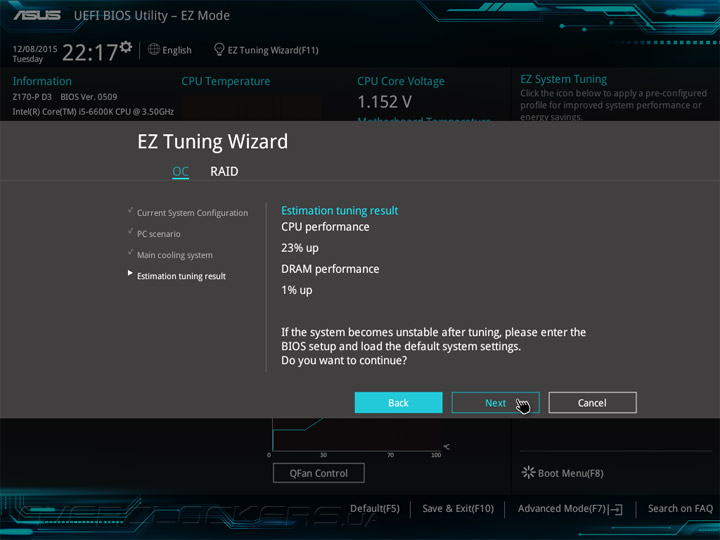

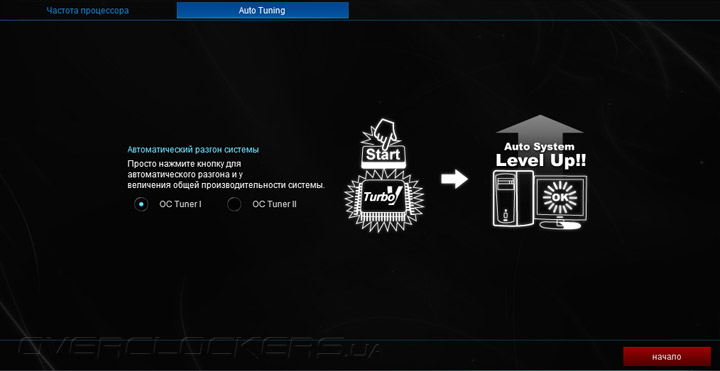

Обычно другими сценариями выступают готовые профили механизма TPU, здесь же присутствует другой — OC Tuner. Первый профиль активно использует возможности Turbo Boost, пиковой частотой работы ЦП должна быть отметка 4,3 ГГц, а память будет работать при «штатных» 1600 МГц.

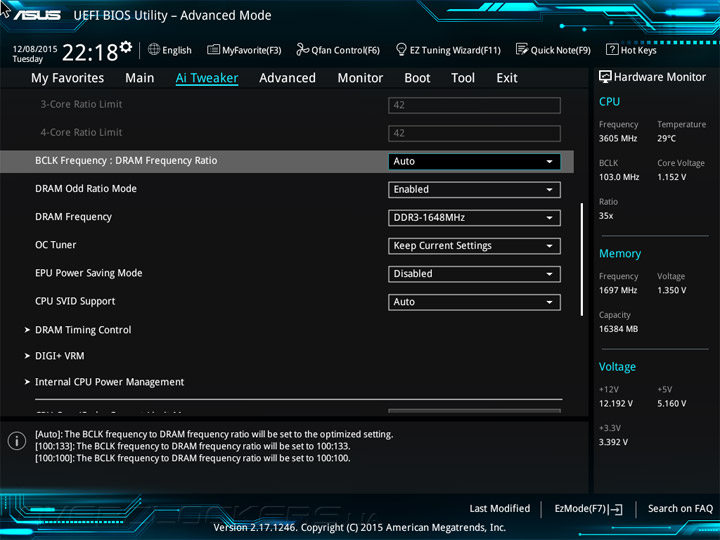

Реальной частотой ЦП фактически оказалось значение 4,1 ГГц, а наш комплект DRAM работал ниже своих возможностей, таким образом, этот профиль сложно назвать удачным, хотя система с ним работала без сбоев.

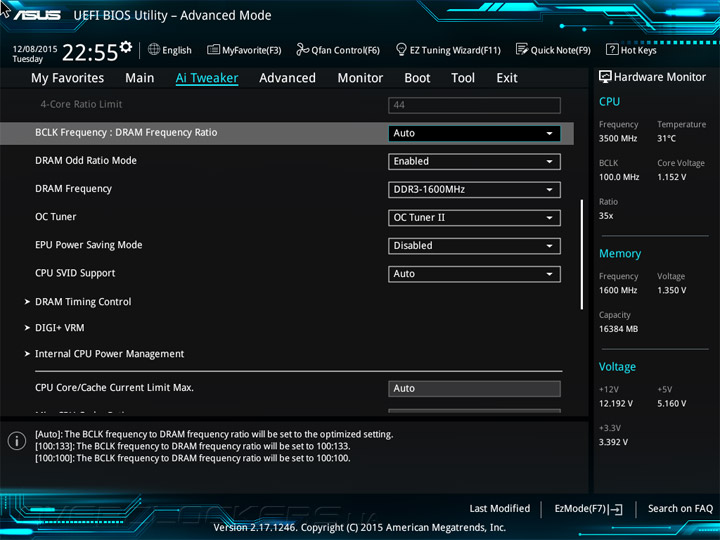

Другой сценарий OC Tuner уже не базируется на Turbo Boost, фактическая частота ЦП будет равна 4,4 ГГц.
Всё портит низкая частота оперативной памяти, но и с ней этот механизм является наилучшим для разгона системы «в один клик».

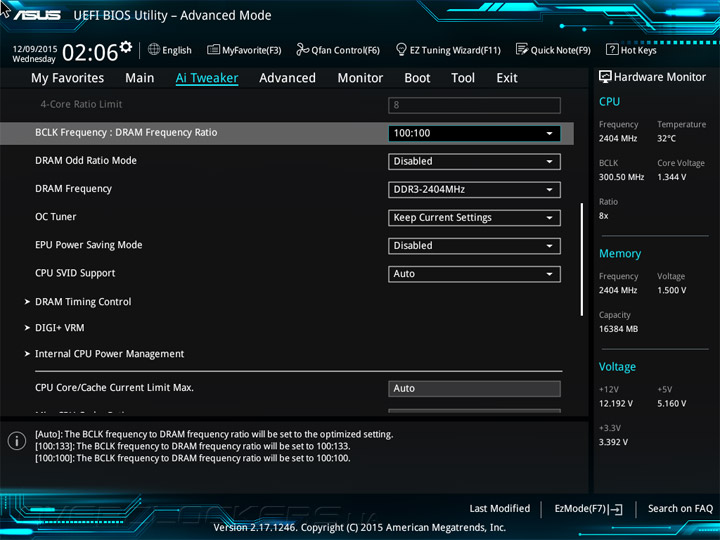

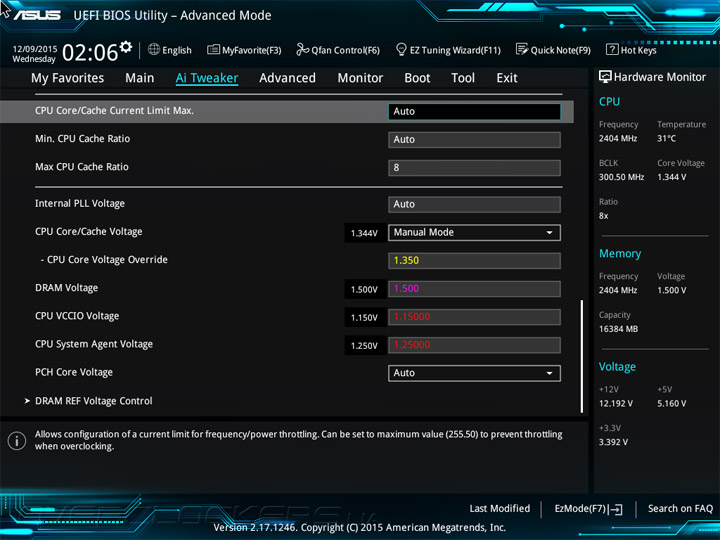

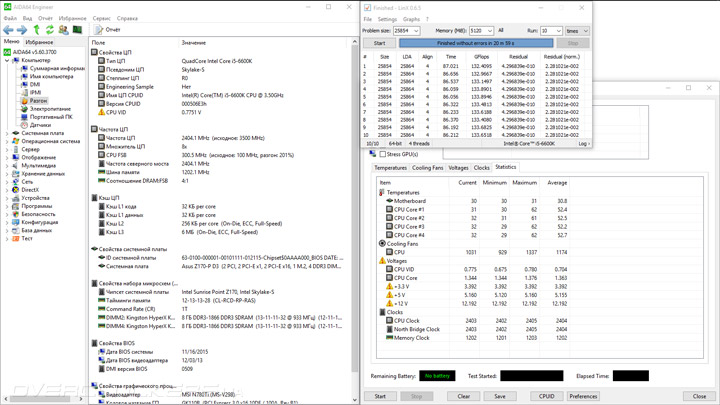

Разгон базовой частоты ограничен отметкой в 340 МГц, но главным сдерживающим фактором будет вовсе не наполнение UEFI. Для применяемого типа памяти самые низкие множители оказывают весомое давление на выбор рабочего набора. Наш имеет весьма неплохие разгонные возможности (предел около 2500 МГц при напряжении питания 1,5 В), но в этом испытании не удалось уйти дальше 2,4 ГГц. Система работала без ошибок при BLCK 300,5 МГц.
Впрочем, даже такой результат ощутимо выделяет эту плату на основе Intel Z170 относительно прошлой Z97-P, испытуемая модель смогла продемонстрировать готовность реагировать на серьёзные изменения в UEFI.

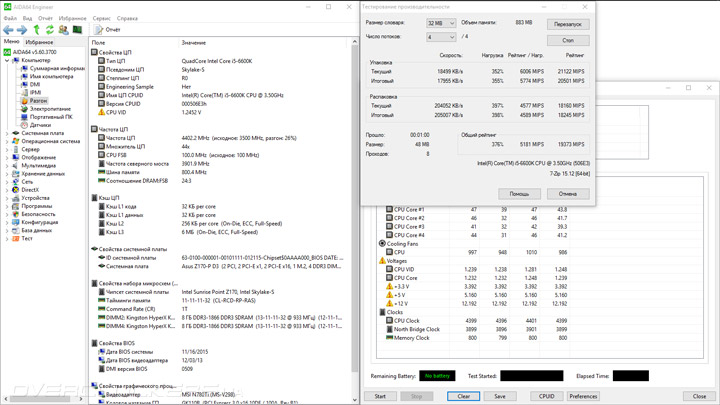

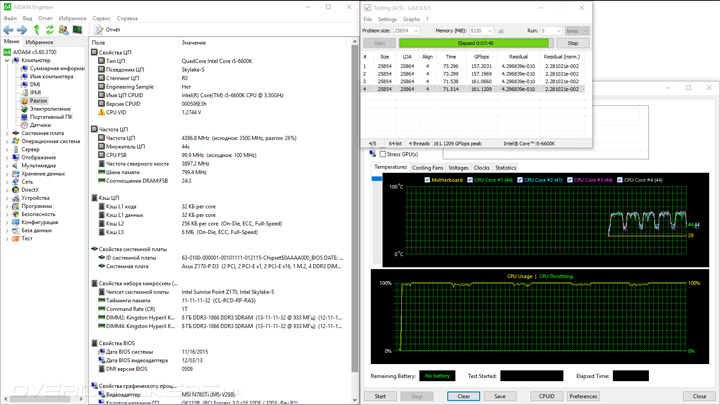

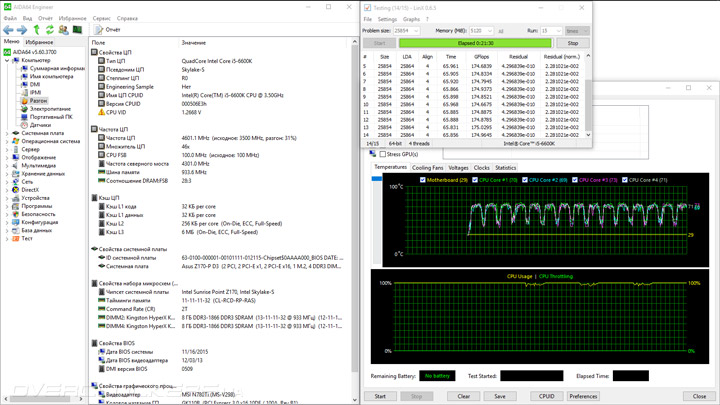

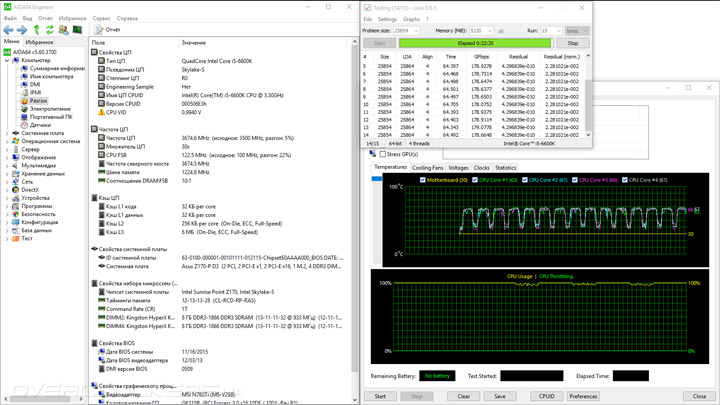

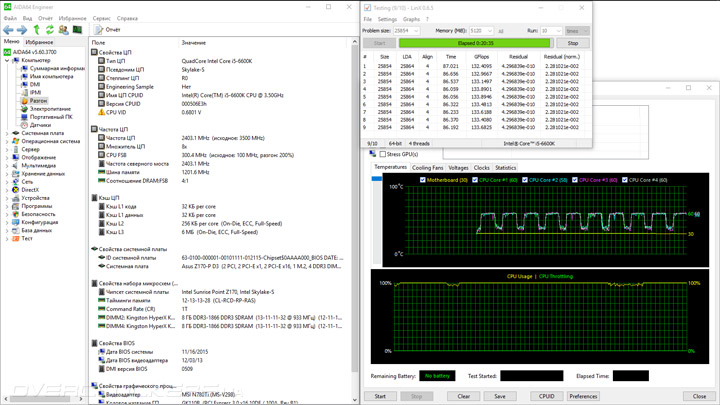

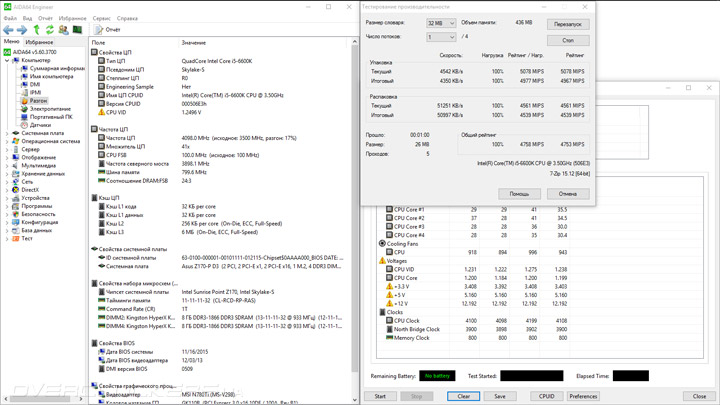

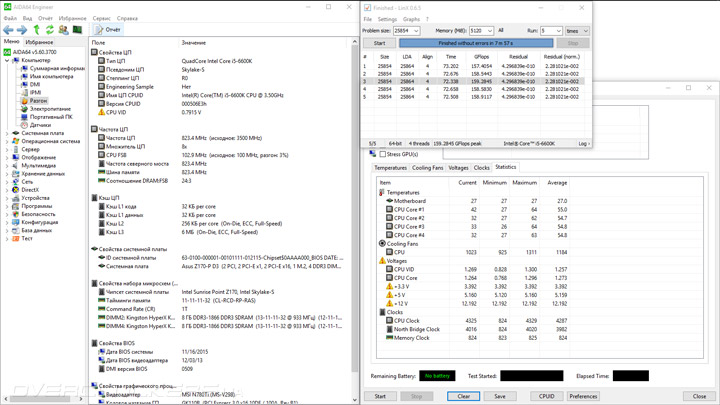

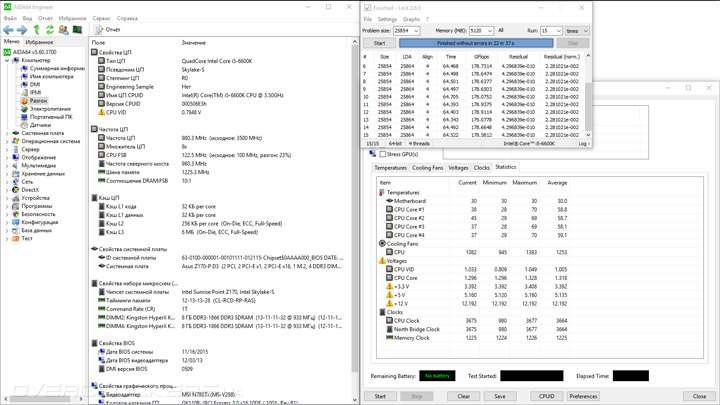

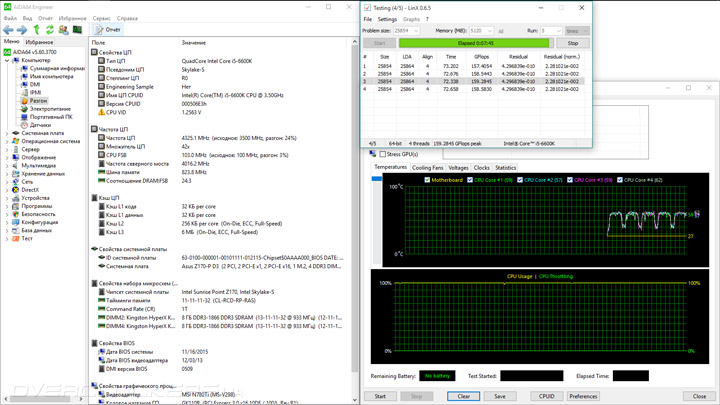

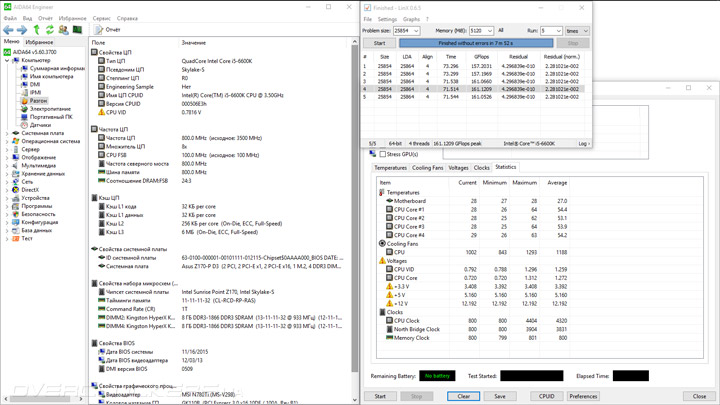

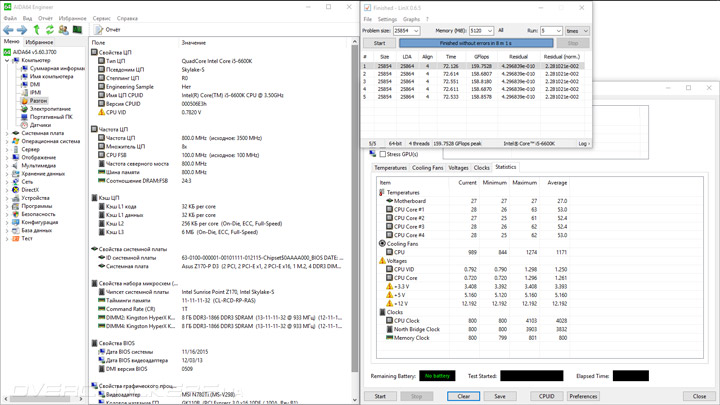

Самым интересным для широкой аудитории является вопрос разгона ЦП. В этот раз всё прошло как нельзя лучше. Базовая частота была стабильной, Core i5-6600K заработал на проверенных 4,6 ГГц, кольцевая шина функционировала на 4,3 ГГц.
Среди чётко осязаемых параметров есть лишь напряжение ЦП, для остальных приходится полностью довериться плате. Использовался профиль LLC «Level 5». С ним, как и на многих других платах от ASUS, уровень напряжения составил 1,376–1,392 В при установленном в UEFI значении 1,39 В.
Приятно удивил температурный режим. Наиболее горячий участок разогревался всего до 71 °C, а верхняя грань радиатора — до 44 °C. Это обусловлено в том числе и не высокими результатами в LinX, базирующихся на малой частоте ОЗУ, но при таких же условиях конкурирующая Gigabyte GA-Z170M-D3H DDR3 прогревалась больше. Уровень потребления электрической энергии составил 51–184 Вт.

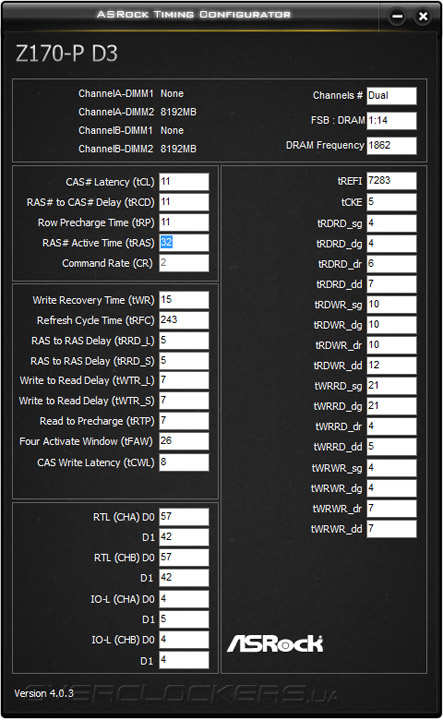

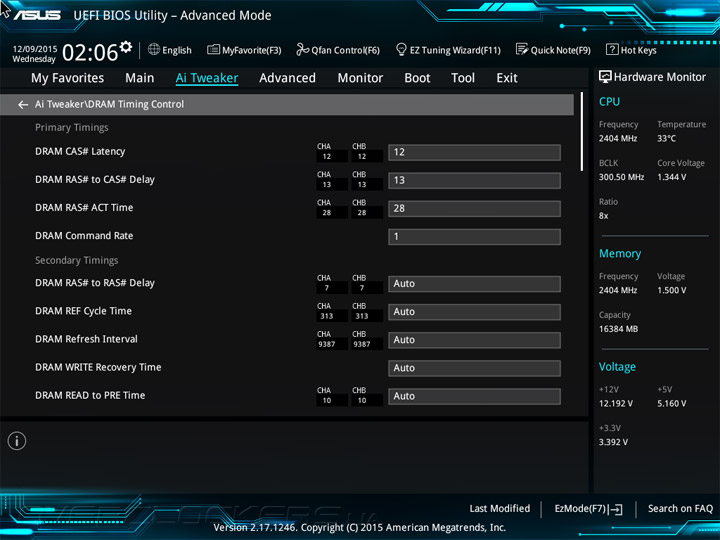

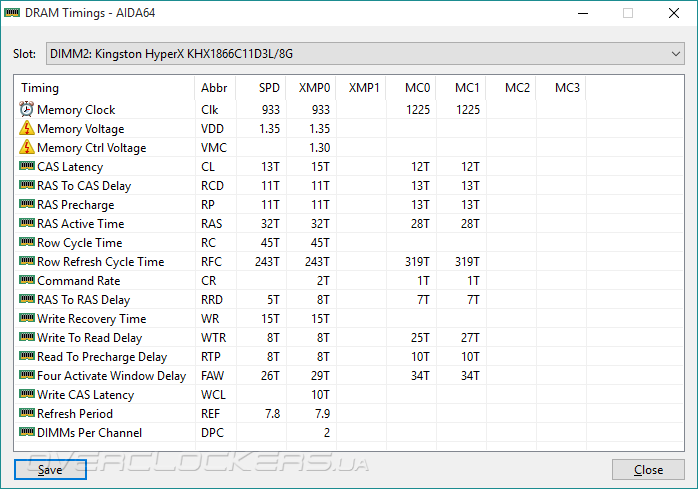

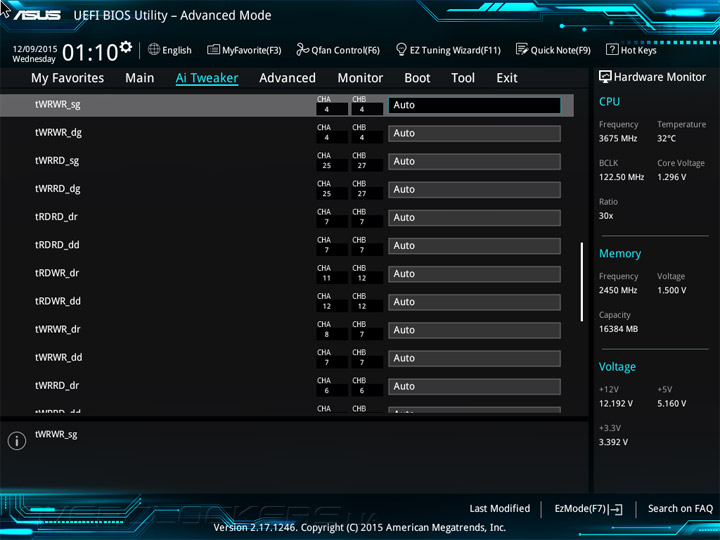

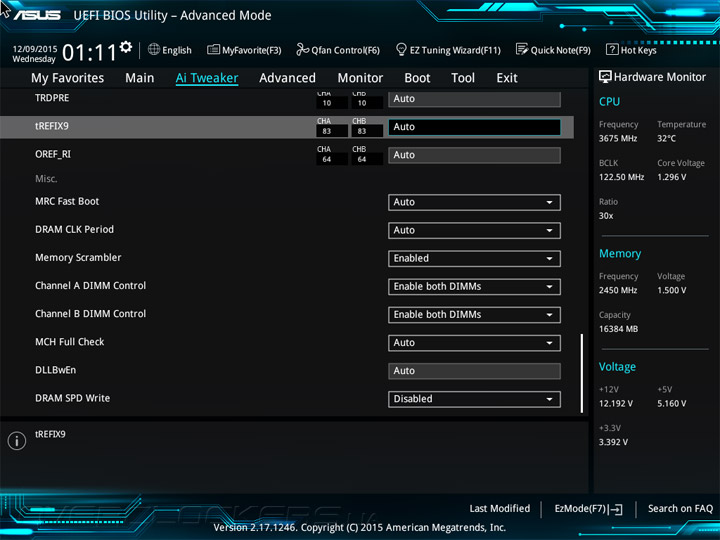

Разгон памяти оказался не таким успешным, как это было на конкурирующей продукции. С частотой 2495 МГц и немного ниже система не проходила этапы POST. Проблемы отсутствовали при 2450 МГц. По всей видимости, плата устанавливает более жёсткие вторичные задержки, основная группа имела вид 12-13-13-28-1T.
Понадобилось повысить лишь DRAM Voltage — до 1,5 В, для нашей лаборатории такая граница является условно безопасной в отношении новых процессоров Skylake-S.
По результатам проведённых экспериментов, ASUS Z170-P D3 можно смело назвать платой, подходящей для разгона системы. Готовые профили не дадут ощутимого прироста быстродействия, учитывая их формальный подход к процессу. Самостоятельные попытки оверклокинга будет отягощать полное отсутствие различного вспомогательного инструментария на PCB, здесь нет даже кнопки MemOK!, не говоря уже о чём-либо более серьёзном. Практически все манипуляции придётся проводить вслепую, а в среде операционной системы можно контролировать лишь напряжение питания ЦП. Но на итоговый результат это не влияет, поэтому если покупатель чувствует в себе уверенность и силы работать в таком окружении, то эта плата способна будет окупить его старания высокой продуктивностью. Сравним её выступление с оппонентами при базовых настройках.
Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i5-6600K (3,5 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: HyperX HX318LC11FBK2/16 (2×8 ГБ, 1866, 11-11-11-32-2T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: XFX XPS-850W-BES (850 Вт);
- операционная система: Windows 10 Pro x64 (10.0.10240);
- драйверы: Intel Chipset Software Installation Utility (10.1.1.9), Intel Management Engine Interface (11.0.0.1158), Intel IGP Driver (15.40.4.64.4256), Intel Serial IO Driver (30.63.1519.7), GeForce 355.60 (10.18.13.5560), PhysX 9.15.0428.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:
- AIDA64 5.50 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- MAXON CINEBENCH R15;
- POV-Ray 3.7.0;
- LuxMark v3.0;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- BioShock Infinite (1.1.25.5165);
- Hitman: Absolution (1.0.447.0);
- Total War: Attila (1.2.1.0).
За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
| Продукт | Версия микрокода | AIDA64 | BenchDLL | 3DMark 13 |
|---|---|---|---|---|
| ASUS Z170-P D3 | 0509 | 5.50.3657 | 4.1.643-x64 | 1.5.915 |
| MSI Z170A SLI Plus | 1.0E | 5.50.3643 | 4.1.643-x64 | 1.5.915 |
| ASUS Maximus VIII Extreme | 1104 | 5.50.3643 | 4.1.643-x64 | 1.5.915 |
| MSI Z170I Gaming Pro AC | 1.34 | 5.50.3634 | 4.1.643-x64 | 1.5.915 |
| Gigabyte GA-Z170XP-SLI | F5f | 5.50.3626 | 4.1.643-x64 | 1.5.915 |
| ASUS Sabertooth Z170 Mark 1 | 1101 | 5.50.3620 | 4.1.643-x64 | 1.5.915 |
| ASUS H170M-E D3 | 0702 | 5.50.3610 | 4.1.643-x64 | 1.5.915 |
| Gigabyte GA-Z170M-D3H DDR3 | F2 | 5.50.3604 | 4.1.643-x64 | 1.5.915 |
| MSI B150M Mortar | C.09 | 5.30.3561 | 4.1.643-x64 | 1.5.915 |
| Gigabyte GA-Z170X-Gaming 3 | F3 | 5.30.3542 | 4.1.643-x64 | 1.5.915 |
| ASUS Z170-A | 0504 | 5.30.3521 | 4.1.643-x64 | 1.5.915 |
| MSI Z170A Gaming M7 | 1.54 | 5.30.3516 | 4.1.643-x64 | 1.5.915 |
Результаты тестирования
Изготовитель позаботился о высокой производительности, задав схему работы Core i5-6600K с частотой 3,9 ГГц для любого типа нагрузки, благо возможности Z170 позволяют это осуществить. Модули ОЗУ работали с настройками, заложенными в XMP.

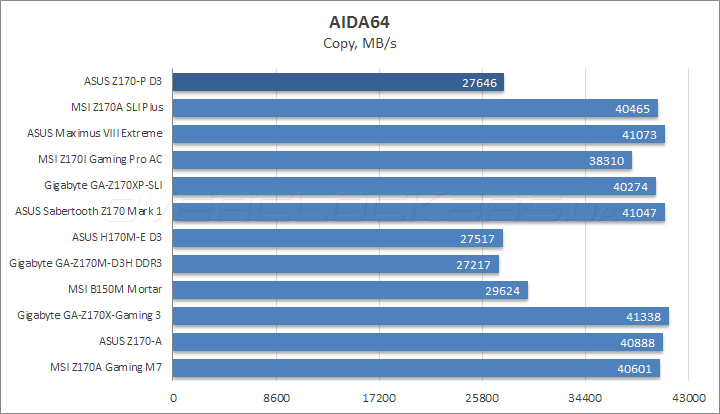

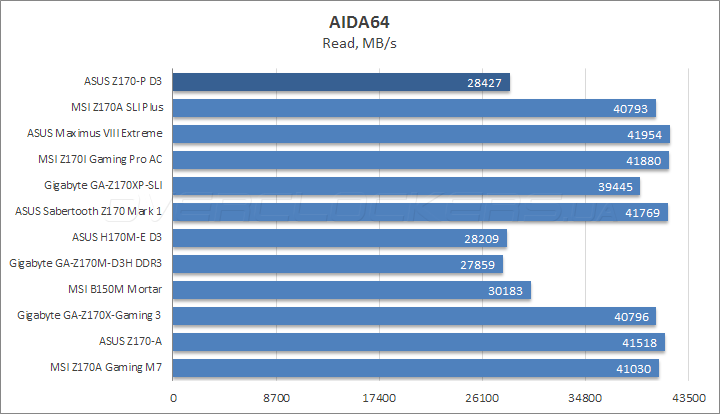

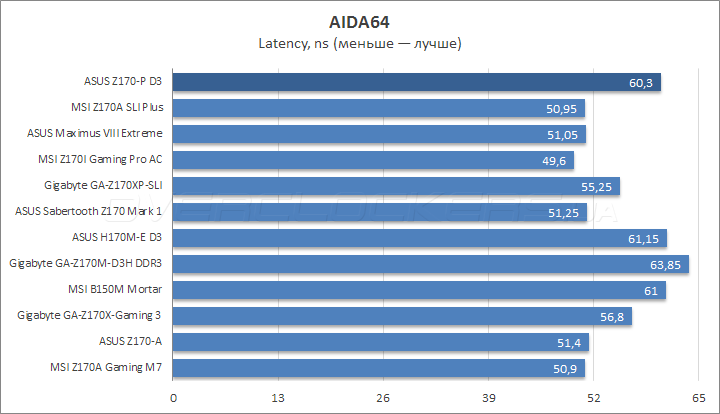

Начнем, пожалуй, с тестирования в AIDA64.

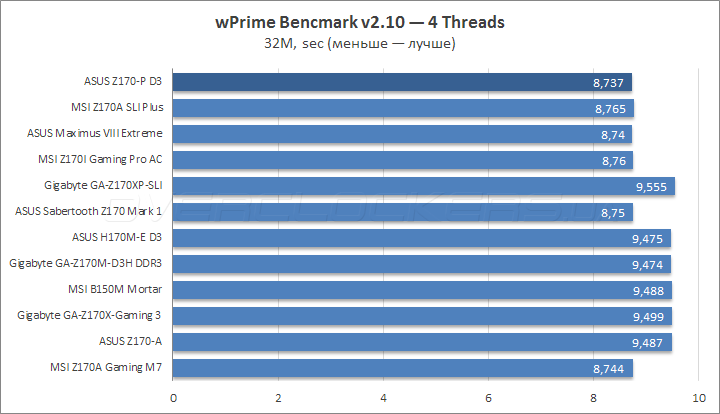

Повышенная частота ЦП позволила испытуемой легко обойти оппонентов, где использовался такой же набор памяти.

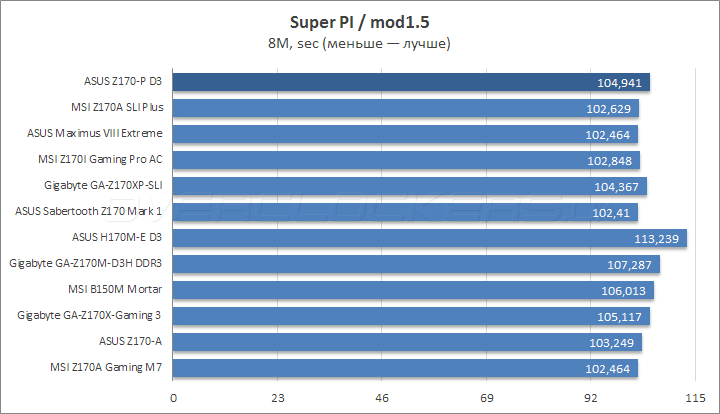

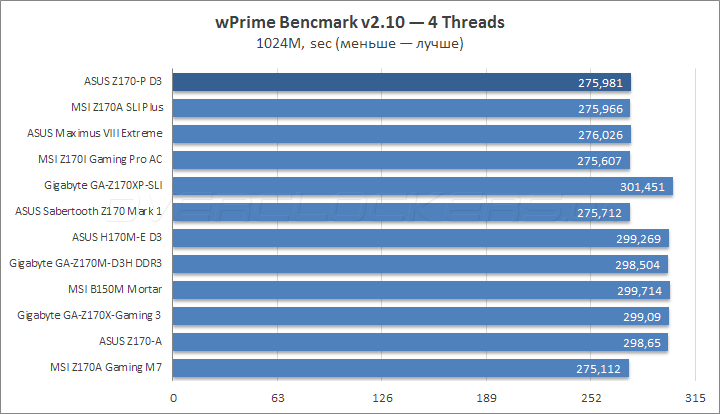

В тестах на точность вычислений система с DDR3L оказалась ничуть не хуже, чем прочие, использующие DDR4, но при условии такой же высокой частоты ЦП.

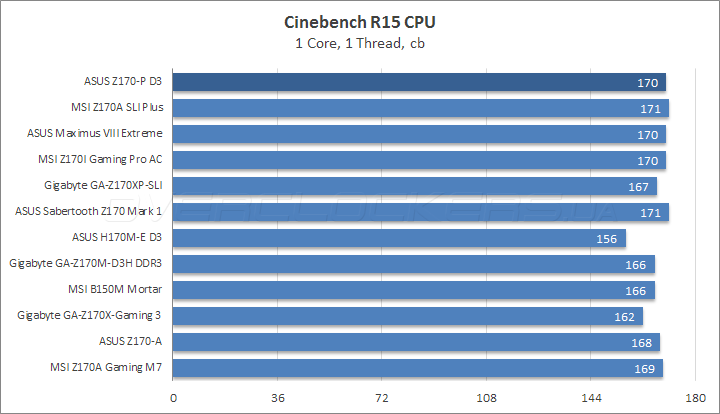

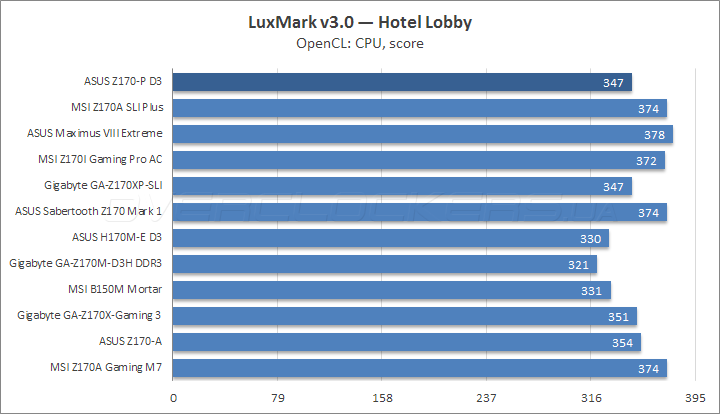

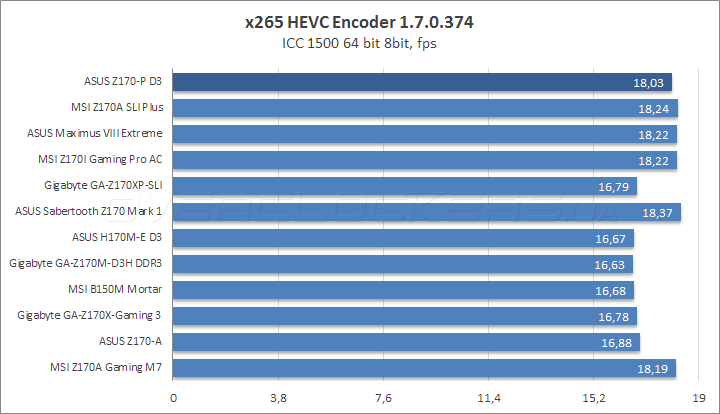

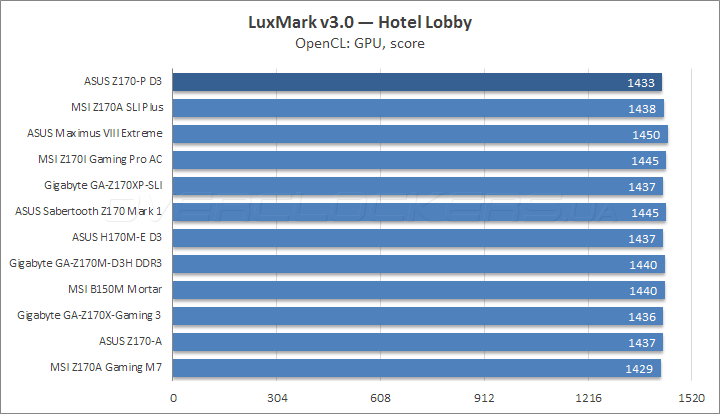

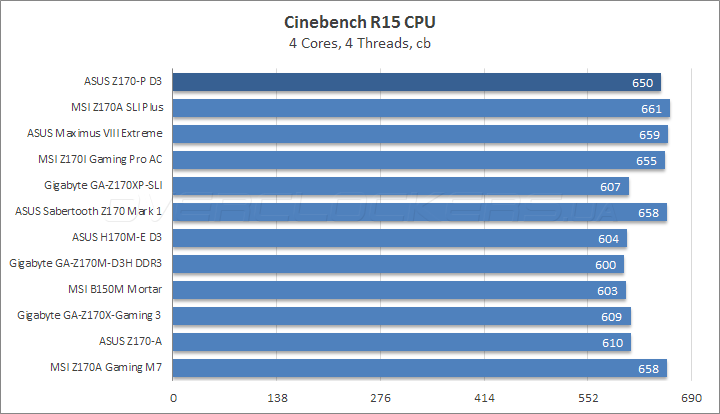

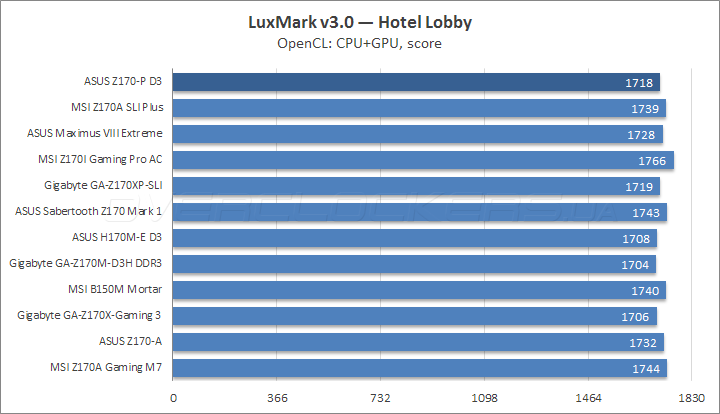

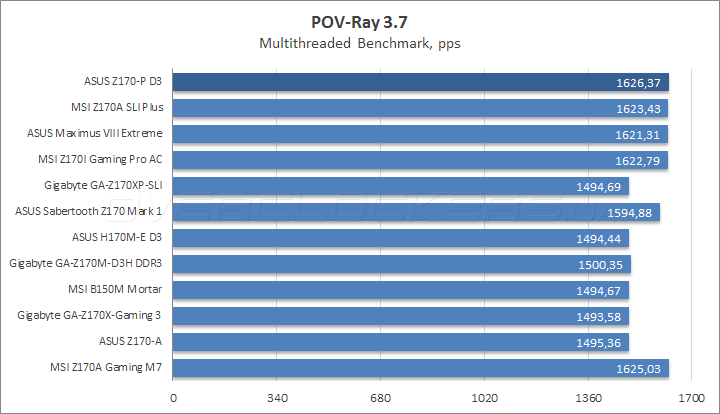

Обработка видео уже ослабила её позиции, как и рендеринг изображения. Впрочем, всё равно результаты хорошие.

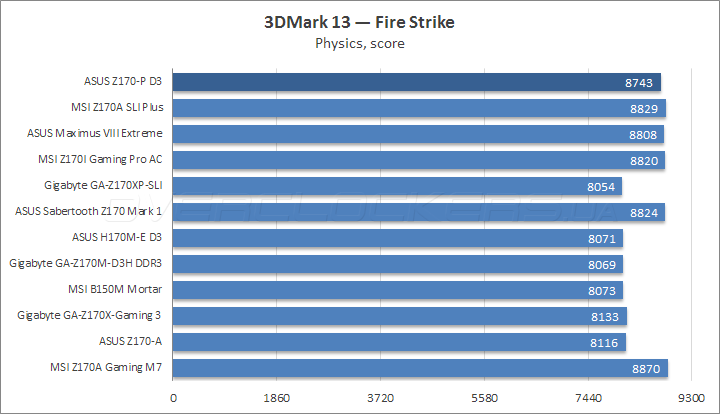

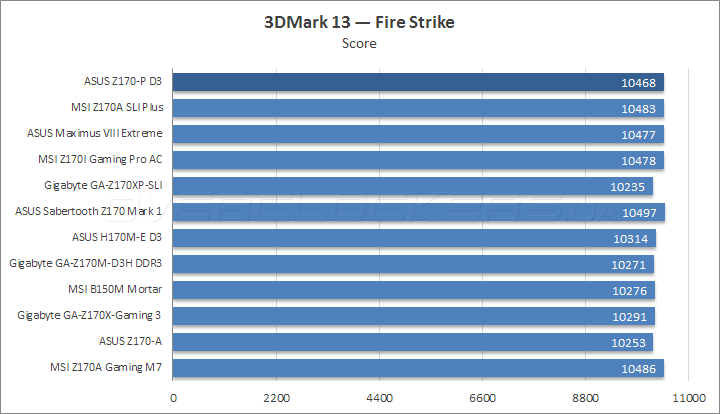

Выступление в 3DMark лишь дополняет уже вышеотмеченные тезисы.

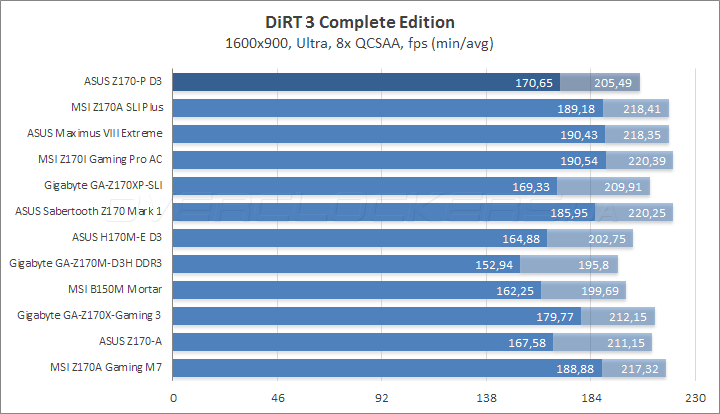

DiRT 3 наиболее чувствительна к работе подсистемы памяти, и здесь результаты измерений получились такими, как у плат с низшей частотой ЦП, но более быстрой DDR4. Соперники, использующие DDR3L, были обыграны.

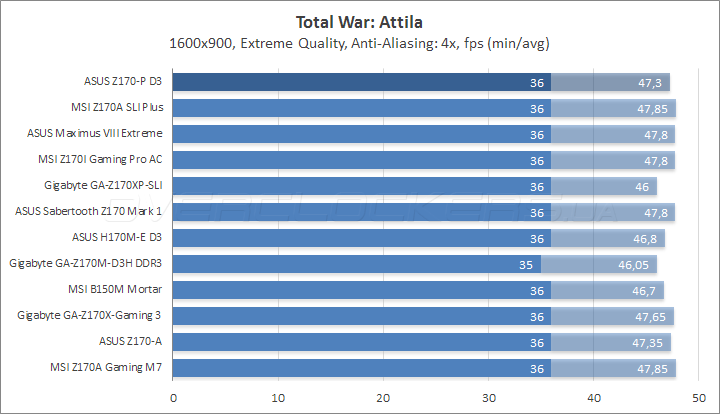

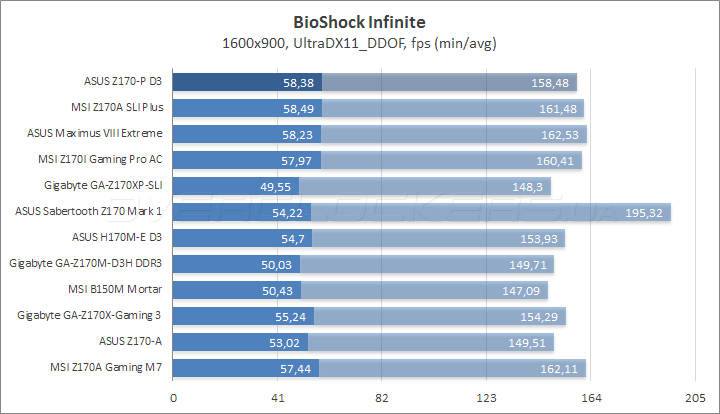

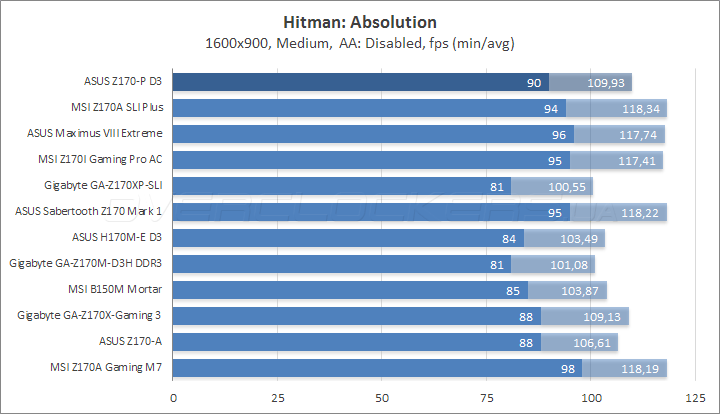

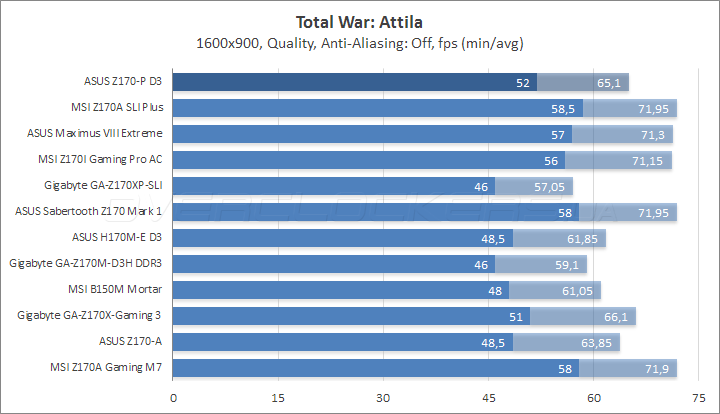

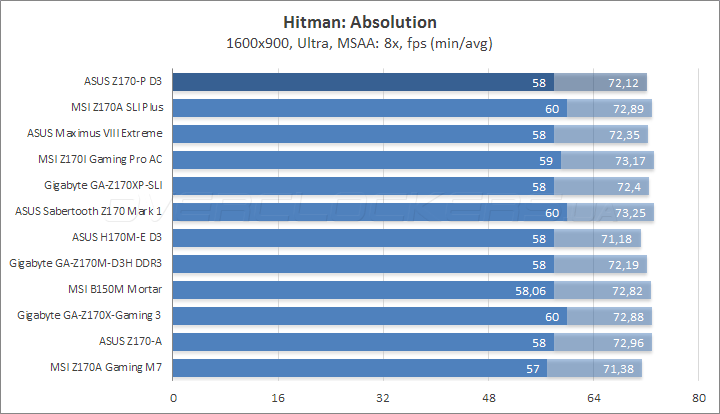

В прочих играх ситуация не меняется, Z170-P D3 обходит тех соперников, где ЦП работал согласно штатным режимам, и отстаёт от плат, где частота CPU была высока, но использовалась уже более скоростная DDR4.
Быстродействие системы получилось абсолютно адекватным, интересно, высока ли при этом цена с точки зрения потребляемой энергии.

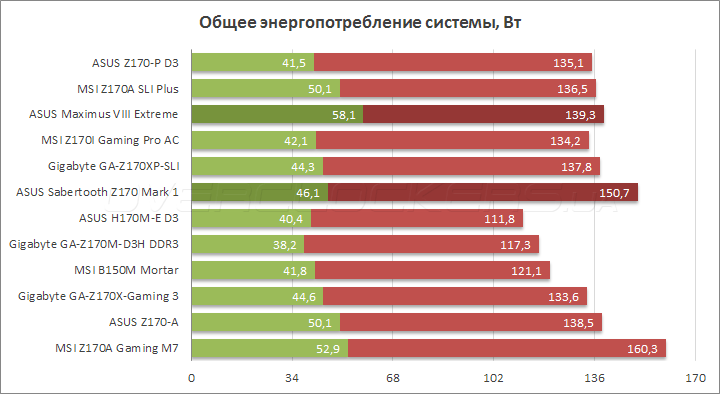

Энергопотребление системы

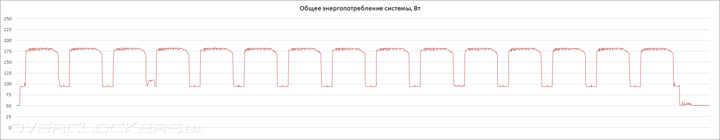

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.
При нагрузке новинка потребляет энергии значительно больше оппонентов, где ЦП работал как и было задумано в спецификациях Intel. В остальном уровень оказался идентичен всем прочим изделиям, а значит КПД схемы стабилизатора неплох. Фирменный механизм EPU пока ещё никак не влияет на аппетиты устройства, но и без того они вполне адекватны. Для снижения итоговых показаний электросчётчика можно самостоятельно форсировать схему работы Turbo Boost согласно её паспортным значениям, но при этом неминуемо снизится производительность системы.
Вывод
Как ни старался производитель серьёзно упростить эту модель, итог оказался весьма интересным. На плате отсутствуют некоторые вполне рядовые разъемы, вместе с тем, имеется большое количество новых. Звуковая и сетевая подсистемы используются в самом простом виде, что можно на сегодня вообразить, но сдобрено всё ненавязчивой подсветкой. Возможности микрокода весьма обширны, система готова к разного рода экспериментам. Набор утилит, заготовленный программистами, ничем порадовать не сможет, фактически в наличии лишь фирменный Ai Suite.
Для аудитории нашего сайта важно другое — система показывает высокое быстродействие буквально с коробки. А ещё разгон не просто возможен, фактические результаты оказались очень высокими, мало чем отличные от полученных на куда более дорогих изделиях. Сам процесс не будет прост ввиду отсутствия вспомогательных средств, но при грамотном подходе и должном запасе терпения это не станет помехой.
Для ценителей внешнего вида одной подсветки будет мало, а больше хвастать обозревая модель ничем не может. К ней может быть подключено всего лишь три вентилятора, хотя формат ATX, кажется, должен подразумевать большее их число. Не беря во внимания второстепенные составляющие, ASUS Z170-P D3 может послужить отличной основой современного компьютера, в том числе и для серьёзного разгона компонентов.
Обзор ASUS Z170-K. Самая доступная Z170-плата с USB 3.1
С приходом нового поколения чипов Intel вышла и новая линейка наборов системной логики. Наибольший интерес представляет Intel Z170, как флагманская и неограниченная в функциональности. Изменений интересных много, среди них ускорение шины между чипсетом и процессором, увеличение количества поддерживаемых USB 3.0 разъемов, память DDR 4, M.2, скоростные USB 3.1. Мы, продолжая обзор материнских плат для Intel Skylake, отобрали самую доступную плату с USB 3.1 — ASUS Z170-K. Рады представить ее первый подробный обзор.
За прошедшие два-три месяца на руках побывали порядка восьми-девяти смартфонов с новым разъемом USB Type-C и пара таких же флешек, в текущем году подтянутся и лидеры рынка Samsung и Apple. Разъем перспективный, при сборке новой системы лучше сразу позаботиться и обзавестись поддержкой скоростного обмена данными со смартфонами и флешками. В рамках данного обзора ответим также на вопрос, можно ли сэкономить при сборке системы без ущерба для функциональности. Не так давно на тестах была плата ASUS Z170-P D3 — удачный вариант в ситуациях, когда на руках уже есть хороший набор памяти DDR3. На момент проведения тестирования средняя стоимость ASUS Z170-K, по данным сервиса Яндекс.Маркет, составляет 10 000 рублей.
Видео обзор ASUS Z170-K
Комплектация
Поставляется плата в компактной упаковке из плотного картона, по сравнению с игровой серией, тут простое оформление с набором иконок по основным технологиям. На фронтальной части красуется отметка о предоставлении бонус-кода с премиум-крейсером Диана и 15 днями премиум-аккаунта для игры World of Warships. С обратной стороны подробное описание характеристик и преимуществ ASUS Z170-K, здесь же можно посмотреть расположение основных элементов.
Комплектация включает заглушку задней панели, комплект винтов для M.2, два кабеля SATA-3, диск с ПО, наклейка с логотипом и набор технической документации.
Внешний вид
ASUS Z170-K выполнена в форм-факторе ATX, габариты платы 30.5 на 22.4 см. Фиксация к поддону системного корпуса осуществляется с помощью шести винтов.
Выполнена она на текстолите темно-коричневого цвета. Такой подход часто используется в бюджетном сегменте.
Установлено два радиатора, окрашенных в золотистый цвет. Один — на чипсете, второй — на части силовых элементов около сокета. Часть из них осталась неприкрытой, это не повлияло негативно на стабильность разгона, уровень нагрева невысокий.
Слева расположилось четыре разъема для планок оперативной памяти DDR4. Поддерживается установка памяти общим объемом до 64 Гбайт, модулей до 16 Гбайт, рабочей частотой от 2133 до 3466 МГц.
В ASUS Z170-K используется 7 фазная схема питания процессора. Применены только твердотельные конденсаторы и дроссели с ферритовым сердечником. За управление отвечает ШИМ-контроллер ASP1400B с системой DIGI+ VRM.
За питание отвечает связка из 24-пинового разъема и 8-пинового дополнительного. Расположение привычное.
Интересной особенностью этой платы стало сохранение пары PCI, будет полезно, если при апгрейде остаются старые звуковые карты, ТВ-тюнеры или Wi-Fi. В старших моделях от них полностью отказались.
Также есть пара PCI-E x16 (один из них работает только в х4), пара PCI-E x1. Поддерживается режим AMD CrossFireX.
Доступен один М.2 Socket 3 разъем с 32 Гбит/с и поддержкой накопителей 2242, 2260 и 2280. Также есть один SATA-Express и четыре SATA 6 Гбит/с. Поддерживается Raid 0, Raid 1, Raid 5 и Raid 10.
За звук отвечает 8-канальный кодек Realtek ALC887. Звуковая часть отделена от основных элементов, линия разделения с подсветкой. Выведено только три аудиоразъема.
За сетевые возможности отвечает гигабитный Realtek 8111N с модулем LAN Guard, защищающий от повреждений от статического электричества и скачков напряжения.
Снизу дополнительный USB 3.0 для вывода на лицевую панель корпуса, два USB 2.0, COM-порт, колодки для подключения кнопок и светодиодных индикаторов. Сбоку есть еще одна колодка для USB 3.0.
На плате только три разъема для подключения вентиляторов, все они с регулировкой оборотов. Для работы HDMI и DVI распаяна ASMedia ASM1442K.
Тыльная панель ASUS Z170-K: пару PS/2, DVI-D, VGA, HDMI, USB Type-C, два USB 3.1, два USB 2.0, гигабитный сетевой разъем, три аудиоразъема.
BIOS
Для управления платой ASUS Z170-K доступен BIOS с графической оболочкой. Система разделена на две основные части: окно с быстрыми настройками и информацией, а также расширенный режим.
EZ Mode отображает работу основных компонентов, работу вентиляторов, переключение режимов разгона. Для большинства пользователей этого будет вполне достаточно.
В «Расширенных настройках» приводится весь инструментарий. В окне «Main» приводятся данные по прошивке, объему памяти, процессору и дате. Можно выбрать язык интерфейса, есть русская локализация.
Интерес представляет вкладка Ai Tweaker, она пригодится для ручного разгона и детальной настройки работы компонентов системы. Тут меняются напряжение, тайминги памяти, частота и другие показатели.
Во вкладке «Advanced» идет настройка периферийных устройств и управление разъемами на ASUS Z170-K.
«Monitor» представляет детальную информацию по температуре компонентов, напряжению и скорости вращения вентиляторов.
Обновлять прошивку можно с окна BIOS, флешки или с операционной системы.
Тестирование ASUS Z170-P D3
Для тестов использовался процессор Intel Core i5 6600K с разблокированным множителем. Выбран режим автоматического разгона в BIOS. Ниже система будет сравниваться с Intel Core i5 4670K на плате Biostar Z87x Hi-Fi. Планки памяти в обоих случаях одинаковы.
CPU-Z
3D Mark Fire Strike
Cinebench 11.5
WinRar, 512 Mb
Tomb Raider
Итоги по ASUS Z170-K
ASUS Z170-K — отличный вариант при ограниченном бюджете на покупку. Предлагаются все возможности флагманского чипсета Intel Z170, включая и возможность разгона процессоров с разблокированным множителем. На борту есть скоростной USB 3.1, M.2 Socket 3, а также оперативная память DDR4. Не понравиться здесь может малое количество USB-портов на задней панели, ограничение по установке пары видеокарт. Сбоев и проблем в ходе тестирования обнаружено не было.
Обзор и тест материнской платы ASUS Z170-P
Стремление сэкономить на сборке ПК часто выливается в более скрупулёзный подбор комплектующих. Однако как быть, когда средства на покупку нового компьютера ограничены, но хочется сэкономить без особого ущерба в функциональности? Касаемо материнских плат ASUS для процессоров Skylake ответ прост – обратить внимание на ASUS Z170-P. Данная модель материнской платы основана на передовом чипсете Intel Z170 и оснащена разъемами памяти DDR4. Однако стоимость ASUS Z170-P в нынешних условиях весьма демократична, а это значит, что данная модель может по праву замахнуться на звание одной из недорогих материнских плат для процессоров Skylake.
Технические характеристики
Celeron, Pentium, Core i3, Core i5, Core i7
В исполнении Intel LGA 1151
4 x DIMM, Max. 64Гб, DDR4 3466(O.C.)/3400(O.C.)/3333(O.C.)/ 3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/ 2666(O.C.)/2400(O.C.)/2133 MHz
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
Поддержка технологий Multi-GPU
1 x PCIe 3.0/2.0 x16 (x16 mode, (Gray))
1 x PCIe 3.0/2.0 x16 (max at x4 mode, (Black))
2 x PCIe 3.0/2.0 x1
2 x PCI
1 x M.2 Socket 3, with M key, type 2242/2260/2280torage devices support (both SATA & PCIE mode)
4 x SATA 6Gb/s port(s), (Gray),
Support Raid 0, 1, 5, 10
Realtek® RTL8111H, 1 x Gigabit LAN Controller(s)
Intel® Z170 chipset :
1 x USB 5Gb/s port(s) port(s) (1 at back panel, , Type-C, Reversible, Support 3A power output)
Intel® Z170 chipset :
6 x USB 3.0/2.0 port(s) (2 at back panel, , Type-A, 4 at mid-board)
Intel® Z170 chipset :
6 x USB 2.0/1.1 port(s) (2 at back panel, , Type-A, 4 at mid-board)
Realtek® ALC887 8-Channel High Definition Audio CODEC
Разъемы на задней панели
1 x PS/2 keyboard (purple)
1 x PS/2 mouse (green)
1 x DVI-D
1 x HDMI
1 x LAN (RJ45) port(s)
1 x USB 5Gb/s port(s) Type-C ( support 3A power output )
2 x USB 3.0 ((Blue)) Type-A
2 x USB 2.0
3 x Audio jack(s)
Разъeмы на плате
2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 for M Key, type 2242/2260/2280 devices
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
2 x Chassis Fan connector(s) (2 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Clear CMOS jumper(s)
128 Mb Flash ROM, UEFI AMI BIOS
ATX Form Factor
12 inch x 8.8 inch ( 30.5 cm x 22.4 cm )
Упаковка и комплектация
Материнская плата ASUS Z170-P не относится к серии игровых плат, или плат для экстремального разгона, поэтому при оформлении упаковки данного продукта производитель использует традиционное оформление с использованием преимущественно черного цвета. На фронтальной стороне коробке крупными буквами указана сама модель платы, а также пять основных фирменных особенностей ASUS Z170-P в виде пиктограмм и фото радиатора с надписью 5X Protection II. Также в качестве бонуса к данной плате покупатель получит бонус-код на 15 дней премиум-доступа и бронепалубный крейсер Диана к игре World of Warships.
На тыльной стороне коробки представлено фото самой материнской платы с указанием ключевых ее особенностей и разъемов. Чуть ниже изображения платы присутствуют краткие технические характеристики новинки. Описание таких фирменных особенностей, как 5X Protection II, USB 3.1 Type-С и M.2 PCIe 2.0 x4 Interface, находится с правой стороны коробки.
Комплект поставки ASUS Z170-P не иначе как спартанским, не назовешь. Внутри коробки находится:
- плата ASUS Z170-P;
- два кабеля SATA-3;
- заглушка задней панели разъемов;
- комплект винтов для устройств типа М.2;
- документация;
- CD с драйверами и фирменным ПО;
- наклейка с логотипом производителя.
Внешний вид и технологические особенности
Первичный осмотр материнской платы ASUS Z170-P сразу дает представление о бюджетности данного продукта. PCB платы имеет форм-фактор АТХ, но сама плата несколько упрощена. Поэтому габариты ASUS Z170-P составляют 305х224 мм, а сама плата для установки в корпус системного блока имеет всего шесть отверстий.
Печатная плата имеет черно-коричневое оформление, в то время как радиаторы охлаждения окрашены в золотой цвет.
В окружении сокета LGA1151 в глаза бросается 7-фазная схема питания процессора. В данной схеме используются твердотельные конденсаторы с высоким сроком службы, а также дроссели с ферритовым сердечником. Наиболее горячие компоненты силовой части охлаждаются алюминиевым радиатором. Управление питанием процессора возложено на систему DIGI+ VRM c ШИМ-контроллером ASP1400B.
Слева от сокета распаяны гнезда для оперативной памяти стандарта DDR4. Материнской платой ASUS Z170-P поддерживается установка модулей объемом до 16 Гб. Таким образом, максимальный объем памяти может составлять внушительные 64 ГБ. Поддерживаются модули памяти с частотой от 2133 до 3466 МГц.
Неподалеку от разъемов памяти находится 24-pin коннектор питания платы, и 19-pin колонка разъемов USB 3.0 для фронтальной панели корпуса.
Коннектор 8pin дополнительного питания процессора размещен производителем с левого верхнего угла платы.
Чипсет Intel Z170 закрыт алюминиевым радиатором круглой формы.
Материнская плата ASUS Z170-P – это то самое решение, которое по достоинству оценят пользователи старых платформ. Все дело в наличии пары разъемов PCI у ASUS Z170-P, реализованных силами моста ASMedia ASM1083. Ведь, казалось бы, новая платформа и данным устаревшим морально разъемам здесь просто не быть, но нет. Материнская плата ASUS Z170-P позволит пользователю продолжить использовать имеющиеся на руках платы расширения с разъемом PCI, а для кого-то такая особенность платы окажется даже ключевой при покупке.
В остальном ASUS Z170-P также располагает парой слотов PCI-E x1 и парой PCI-E x16 для графических карт. Однако стоит отметить, что из двух слотов PCI-E x16 лишь серый может работать в режиме х16, в то время как черный работает лишь на скорости х4. Одновременная установка двух видеокарт возможна лишь по технологии AMD CrossFireX.
Звуковые возможности на плате ASUS Z170-P реализованы с помощью 8-канального HAD-кодека Realtek ALC887. И как уже принято в последнее время, звуковая составляющая отделена от прочих элементов платы специальным аудиотрактом с подсветкой во время работы.
Разъем М.2 Socket 3 на плате ASUS Z170-P обладает пропускной способностью 32 Гбит/с и поддерживает SSD-накопители М.2 типоразмера 2242, 2260 и 2280.
Для накопителей с интерфейсом SATA на плате распаяны четыре порта с пропускной способностью до 6 Гбит/с. Имеется поддержка массивов Raid 0, Raid 1, Raid 5 и Raid 10.
На нижней части ASUS Z170-P расположились колодка разъемов COM, пара колодок USB 2.0 и 19-pin колодка разъемов USB 3.0. Все данные порты реализованы силами чипсета Intel Z170.
Микросхема NUVOTON NCT5539D отвечает на ASUS Z170-P за ввод/вывод информации, за мониторинг системы, а также управляет работой трех вентиляторов, портами COM и PS/2.
За поддержку сетевого гигабитного разъема отвечает контроллер Realtek 8111N. Модуль LAN Guard, распаянный на плате, отвечает за защиту сетевого интерфейса от статического электричества и перепадов напряжения.
С помощью микросхемы ASMedia ASM1442K на ASUS Z170-P реализованы порты DVI-D и HDMI на тыльной панели разъемов платы.
Сама тыльная панель разъемов ASUS Z170-P небогата в силу бюджетности данной платы. Тем не менее, пользователи здесь обнаружат:
- пара разъемов PS/2 для мыши и клавиатуры;
- один разъем DVI-D;
- один разъем HDMI;
- один разъем USB 3.1 Type-C;
- два разъема USB 3.0;
- два разъема USB 2.0;
- гигабитный LAN RJ45;
- три аудио гнезда.
Тыльная сторона платы ASUS Z170-P может быть интересна лишь наличием опорной пластины процессорного разъема. Радиаторы охлаждения питания процессора и чипсета Intel Z170 крепятся к плате с помощью пластиковых клипс.
Возможности BIOS
МенюBIOS на Z170-P встречает пользователя непривычными для ASUS черно-голубыми цветами. Главное окно EZ Mode настроек дает пользователю общую информацию об устройствах системы.
Здесь же с помощью кнопки «EZ Tuning Wizard» можно настроить некоторые параметры конфигурации, включая разгон и RAID-массив.
Переключившись на «Advanced Mode», мы получаем полный спектр настроек платы ASUS Z170-P. Вкладка настроек «Main» содержит в себе общие сведения о версии прошивки BIOS, установленном процессоре, объеме оперативной памяти, а также дате и времени. Здесь же можно задать язык меню, среди доступных восьми языков также присутствует и русский.
Раздел «Ai Tweaker» вобрал в себя все настройки по тонкому тюнингу и настройкам системы, нацеленным на разгон и увеличение производительности. Основная масса настроек предназначена для разгона процессора и оперативной памяти. Помимо изменения рабочих частот компонентов также доступны настройки таймингов оперативной памяти и изменение напряжений на те или иные устройства системы.
Вкладка «Advanced» содержит в себе настройки, большинство из которых предназначено для получения информации об установленных устройствах, а также настройки для управления периферийными устройствами. Здесь же собраны все опции по управлению портами и разъемами самой материнской платы.
Раздел «Monitor» является собой совокупность настроек для мониторинга основных рабочих показателей системы, таких как напряжения и температура компонентов, а также скорость вращения вентиляторов.
Программа для обновления прошивки BIOS EZ Flash 3 Utility присутствует во вкладке «Tool». С помощью нее обновить прошивку возможно как в внутренних, так и с внешних накопителей, а также через интернет.
Еще одной полезной опцией в разделе настроек «Tool» является возможность сохранения, импортирования и экспортирования наиболее удачных настроек BIOS. Поддерживается сохранение до восьми профилей, экспортировать и импортировать которые можно как на внутренние, так и внешние накопители.
Последний раздел BIOS «Exit» говорит сам за себя. Здесь возможно как сохранение настроек, так и сброс до заводских параметров.
Конфигурация тестового стенда и тестирование
Intel Core i5-6600k 3,5GHz LGA 1151 (TurboBoost on)
Источник https://www.overclockers.ua/motherboard/asus-z170-p-d3/all/
Источник https://megaobzor.com/review-ASUS-Z170-K.html
Источник https://i2hard.ru/publications/21689/
