Обзор и тестирование материнской платы MSI B350 Tomahawk
Лаборатория продолжает знакомство с ассортиментом материнских плат MSI на базе наборов системной логики AMD X370 и B350 для платформы Socket AM4. Младший чипсет, немного экономии, и перед нами уже модель в ценовом сегменте $100-120. На фоне недавних тестов будет интересно выяснить, стоит ли переплачивать за более дорогие решения или MSI B350 Tomahawk станет разумным выбором.
18 сентября 2017, понедельник 06:00
Ivan_FCB для раздела Лаборатория
Страницы материала
Вступление, упаковка и комплектация
-17000р на 4070 Ti Gigabyte в Ситилинке
-20000р на Ryzen 3950X — пора брать
-9000р на RTX 4070 Gigabyte
Слив i9 13900 в Ситилинке — смотри
1Tb SSD Crucial в ДВА раза подешевел
Оглавление
- Вступление
- Обзор MSI B350 Tomahawk
- Упаковка и комплектация
- Дизайн и особенности платы
- Система охлаждения
- Система питания
- Управление вентиляторами
- Разгон оперативной памяти
- Разгон процессора
Вступление
Продолжаем знакомиться с ассортиментом материнских плат на базе наборов системной логики AMD X370 и B350 для платформы Socket AM4. Недавно в лаборатории уже были протестированы MSI X370 Krait Gaming и MSI X370 SLI Plus, сегодня же очередь дошла до MSI B350 Tomahawk.
реклама
Младший набор системной логики, немного экономии, и перед нами уже материнская плата в ценовом сегменте $100-120. На фоне недавних тестов будет интересно сравнить, стоит ли переплачивать за более дорогие материнские платы или MSI B350 Tomahawk окажется разумным выбором.
рекомендации
Дешевая 4070 MSI — надо брать
Ищем PHP-программиста для апгрейда конфы
RTX 3070 за 45 тр в Регарде
-30% на 50″ TV 4K Ultra HD = дешевле 30 тр
4080 Gigabyte Gaming дешево в Регарде
3070 Gigabyte дешевле 50 тр в Ситилинке
Компьютеры от 10 тр в Ситилинке
Упала на порядок цена 65″ TV Samsung 4K
13900K в Регарде по СТАРОМУ курсу 62
Много 4080 от 100тр — цены в рублях не растут
3060 дешевле 30тр цена — как при курсе 68
-7% на ASUS 3050 = 28 тр
13700K дешевле 40 тр в РегардеОбзор MSI B350 Tomahawk
Упаковка и комплектация
Материнская плата поставляется в картонной коробке средних размеров. Какой-либо полезной информации лицевая сторона коробки не несет, на ней можно увидеть лишь название материнской платы и фотографию с ракетой, в честь которой материнская плата названа. Основная же информация о продукте собрана на обратной стороне коробки:
реклама
Тут перечислены основные технические характеристики и некоторые из фирменных технологий/особенностей (особенно удивляет поддержка RGB-подсветки у казалось бы бюджетного продукта), а также присутствует качественная фотография материнской платы, и изображение ее интерфейсной панели с расшифровкой портов.
Внутреннее убранство коробки поделено на две основные части. Разделителем выступает картонный поддон, в котором размещена сама материнская плата, дополнительно упакованная в антистатический пакет:
Фиксация внутри коробки плотная, если коробку потрясти – материнская плата остается неподвижной.
Комплект поставки расположен на дне коробки:
В комплект поставки входит:
- Два кабеля SATA, один из которых оснащен прямыми разъемами, еще один оснащенен одним угловым разъемом;
- Заглушка интерфейсной панели;
- Краткая инструкция по установке на нескольких языках, включая Русский;
- Подробное руководство пользователя на английском языке;
- Диск с программным обеспечением и драйверами.
Такой же комплект поставки можно встретить и у более дорогих продуктов, так что здесь это выглядит скорее как норма, и не вызывает нареканий.
Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Обзор материнской платы MSI H270 TOMAHAWK ARCTIC
Тот, кто хочет самостоятельно собрать себе новый настольный ПК, должен подумать не только про CPU, GPU и RAM. Прежде всего материнская плата определяет те характеристики, которыми будет обладать ваш будущий компьютер. Побывавшая в нашей тестовой лаборатории MSI B350 Tomahawk Arctic базируется на сокете AM4 и предназначается для установки процессоров серии Ryzen от компании AMD.
Если вы рискнете пойти на тотальный апгрейд ПК, то сразу отметим, что данная материнская плата поддерживает оперативную памятью стандарта DDR4: старый стандарт RAM, DDR3, больше не поддерживается. Так что держите в голове тот факт, что помимо покупки нового процессора и материнки придется раскошелиться еще и на 2-4 планки оперативной памяти.
Помимо уже упомянутых портов USB 3.0, MSI B350 Tomahawk Arctic предлагает еще несколько интерфейсов USB 2.0 (2 внешних + 4 внутренних), которые можно использовать, например, для подключения различных устройств ввода и геймерской периферии (мышки, клавиатуры, наушников и т.п.).
Для интеграции в новый ПК таких носителей информации, как жесткие диски и SSD-накопители, в вашем распоряжении будут четыре соответствующих разъема SATA III и один высокоскоростной порт M.2. Внешних решений для работы с сетью и звуком здесь не понадобится: на материнской плате уже есть сетевой гигабитный чип Realtek RTL8111H и встроенная звуковая карта на базе чипа Realtek ALC892.
Читайте также: ECS 945P-A (2.0) — системная плата на базе чипсета Intel 945P
Если кто-то не захочет устанавливать выделенную графическую карту, то можно будет воспользоваться возможностями интегрированной графической подсистемы AMD и получать видеосигнал с одного из выходов, расположенных на задней панели платы: D-Sub, DVI или HDMI. Для получения полного перечня оснащения данной модели материнской платы мы рекомендуем вам заглянуть в наш соответствующий рейтинг.
Обзор материнской платы MSI Z270 Tomahawk
MSI Z270 Tomahawk – самая красивая плата из семейства «MSI Arsenal», это доказывает не только её приятный внешний вид, но и медаль за красивый внешний вид – IF Design Award. Что же касается общего положения в линейке «Arsenal», то по своему техническому оснащению «томагавк» занимает второе место. От лидера линейки, «Арктического Томагавка» рассматриваемая плата отличается только дополнительной защитой слотов DDR4, которая отсутствует у обычного «Томагавка».
Упаковка, комплект поставки
В последнее время мы привыкли к тёмно-красным коробкам, в которых мы встречаем материнские платы MSI. Приятно, что Z270 Tomahawk оказалась исключением из этого правила. Её упаковка выполнена лаконично и даже по-военному строго.
Комплект поставки оказался скромным. Мы нашли в коробке саму плату, инструкции, диск с драйверами и утилитами, бэкплейт и кабель для подключения светодиодных лент.
Внешний вид
Плата MSI Z270 Tomahawk выглядит очень строго. В её раскраске преобладают суровые параллельные прямые линии. Даже кожух для разъёмов выглядит сурово и утилитарно. Впрочем, есть у этой платы некоторое обаяние. Ведь не зря она получила награду IF Design Award за свой дизайн.
Обзор материнской платы MSI B350 Tomahawk для процессоров AMD AM4. Попадание в цель
Специалисты компании MSI оказали наибольшее доверие новой платформе от AMD и изготовили немалое число устройств на базе хаба B350, если оценивать рыночный ассортимент и ближайших конкурентов. Думаю, это не замедлило сказаться на сроках подготовки тестовых сборок прошивок, они выпускаются с заметной задержкой на фоне тех же преследователей. Интересно заметить, почти все модели плат выполнены на базе идентичной схемы стабилизатора напряжений процессора, потому изучение его работы в этом обзоре, вероятнее всего, поможет сформировать общую картину для немалого числа изделий. Выбранная нами B350 Tomahawk оснащена двумя массивными (как уверяет производитель, «игровыми») радиаторами, имеет одноцветную подсветку и не принадлежит к числу дорогих продуктов. Из сторонних контроллеров здесь есть всего один, он необходим для работы пары слотов PCI.
Доступно четыре гнезда SATA и один компактный M.2, общий комплект поставки и возможностей можно охарактеризовать как базовый. Основные особенности продукта собраны в таблице:
Модель MSI B350 Tomahawk (MS-7A34 VER:1.0) Официальная страница продукта в Сети ua.msi.com Чипсет AMD B350 Процессорный разъём AMD AM4 Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 3 Pro, Ryzen 5, Ryzen 5 Pro, Ryzen 7, Ryzen 7 Pro Память 4 DIMM DDR4 SDRAM 1866/2133/2400/2667*/2933*/3200+*(OC), максимум 64 ГБ Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
1 x PCI Express 2.0 x16 (x4) — B350
2 x PCI Express 2.0 x1 — B350M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — CPU
1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280/22110) — APU/AthlonВстроенное видеоядро (в APU) Radeon Series: R7, R5 Видеоразъёмы HDMI, DVI-D, D-Sub Количество подключаемых вентиляторов 6x 4pin Порты PS/2 1 (клавиатура/мышь) Порты USB 4 х 3.1 Gen1 (4 разъёма (один типа C) на задней панели, CPU/APU/Athlon)
4 х 3.1 Gen1 (разъёмов на задней панели нет, B350)
6 x 2.0 (2 разъёма на задней панели, B350)Serial ATA 4 x SATA 6 Гбит/с (B350) RAID 0, 1, 10 (SATA, B350) Встроенный звук Codec — Realtek ALC892 (7.1, HDA) S/PDIF – Сетевые возможности Realtek 8111H (Gigabit Ethernet) COM 1 (внутренний) TPM + UEFI AMI UEFI Форм-фактор ATX Размеры, мм 304 x 243 Дополнительные возможности Два гнезда PCI (ASMedia ASM1083), EZ Debug LED (CPU, DRAM, VGA, BOOT LED), колодка для подключения ленты RGB LED, поддержка AMD 2-Way CrossFireX, LPT header Цена в рознице, $ 115 Упаковка и комплектация
Коробка средних размеров оснащена логотипом Arsenal Gaming, а это значит — модель принадлежит к классу недорогих геймерских продуктов. Сразу на лицевой стороне производитель сообщил о готовности изделия к разгону.
Отчётливое фото модели есть на тыльной стороне, здесь же разместили коллаж из главных её особенностей. Ещё есть небольшая таблица, где перечислены основными возможности, а также схематическое изображение задней панели.
Стартовый комплект поставки включает:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на русском языке);
- памятку по корректной установке модулей памяти;
- многоязычную инструкцию по быстрой установке;
- диск с драйверами и фирменным ПО;
- карту регистрации покупателя;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- заглушку для корпуса, дополненную наклейкой в чёрных тонах с символьным обозначением всех гнёзд.
Внешний вид
Плата предназначена для рядовых пользователей ПК, здесь нет индикатора кодов POST, вспомогательных кнопок или переключателей. Сбрасывать настройки CMOS придётся способом замыкания контактов. Для первичной диагностики состояния имеются четыре светодиода EZ Debug LED (рядом с главным гнездом питания). Размеры полноценны с точки зрения соответствия формату ATX, крепление в корпусе можно проводить при участии девяти отверстий.
Топология несложная, потому на тыльной стороне наиболее заметными элементами являются красные светодиоды миниатюрных размеров. Больше всего их возле изолированного участка со звуковым кодеком. Ещё четыре пары находятся у отверстий под корпусные винты.
Никаких вопросов к охладителю чипсета нет, он огромен, а вот светящиеся элементы тут отсутствуют.
В наличии единственное гнездо M.2, размеры размещаемых здесь устройств могут быть любыми. Штатного охладителя не предусмотрено.
Четыре выхода SATA образованы парой продольных и парой поперечных гнёзд. Уместное сочетание для корпусов различных типов.
Колодки интерфейса USB 3.1 Gen1 имеют аналогичную конфигурацию. Симметричного гнезда на самой плате нет, его нужно искать у более дорогих устройств.
Первое, армированное, гнездо PCI-E x16 связано с ЦП, а другое, исключительно с пластиковым корпусом, работает от хаба. Туда подведено лишь четыре линии, но при использовании гнёзд PCI-E x1 и это число уменьшится.
Сетевой адаптер представлен простейшим решением от Realtek, звук базируется на кодеке ALC892. Также заметно немалое число особых конденсаторов для работы в этой связке. ОУ не предусмотрен.
Вокруг процессорного гнезда достаточно места для проведения безболезненного монтажа системы охлаждения. На плате есть шесть четырёхконтактных колодок под нужды охладителей.
Для работы системы стабилизации напряжений привлекается ШИМ-контроллер Richtek RT8894A. Он имеет три встроенных драйвера, а ещё три можно найти на поверхности платы. Два канала выстраивают систему стабилизации NB (SOC) Voltage, четыре — CPU Voltage. Элементы питания от Niko Semiconductor — PK616BA и PK632BA. По паре каждого вида входят в состав каждого канала у системы NB (SOC) Voltage, а у «фаз» CPU Voltage используют на одну штуку PK616BA меньше, всего вышло двенадцать транзисторов.
Роль охладителей выполняют монолитные бруски, они крепко фиксируются посредством винтов. Для теплопередачи используется плотная термопрокладка. Проблем с площадью этого элемента я не увидел.
Количество портов на задней панели логично продиктовано классом устройства, здесь нет полноценной конфигурации, соответствующей 2017 году, но необходимый базовый набор реализован. Больше всего внимания уделено аудиовыходам, их шесть и все они позолоченные. Оптического интерфейса нет. USB 3.1 Gen2 тоже нужно искать на других устройствах. Симметричный выход — это USB 3.1 Gen1. Самостоятельная установка беспроводного адаптера здесь также не предусматривает наличия стоек (отверстий на заглушке) под антенны.
Возможности UEFI

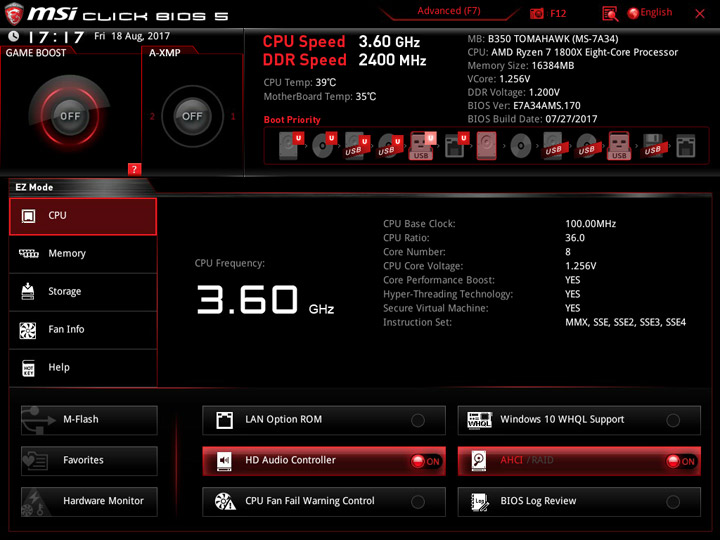

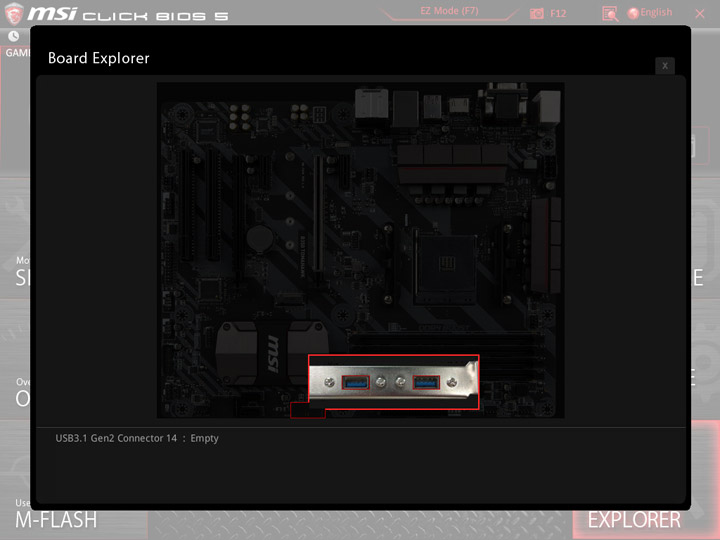

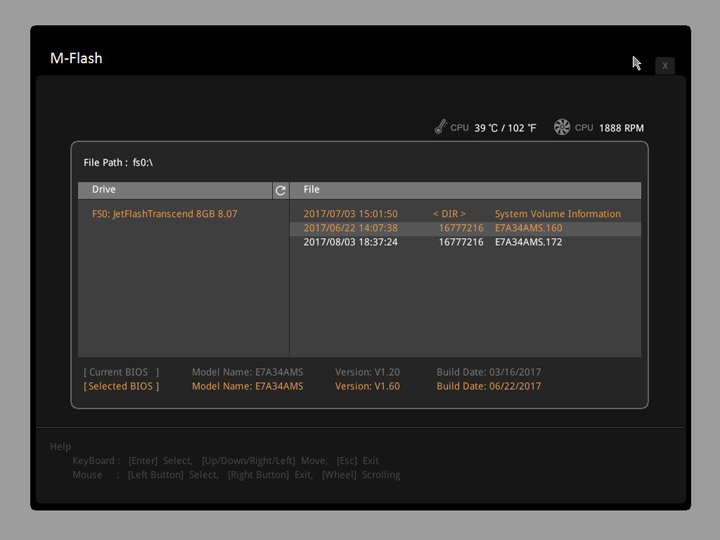

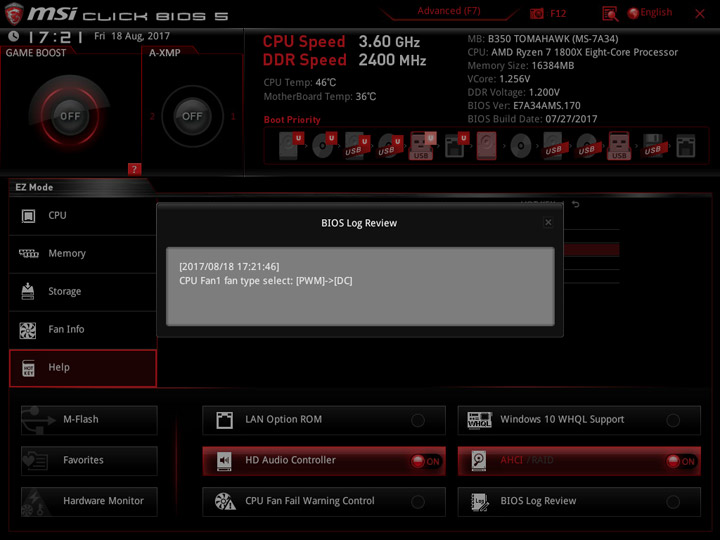

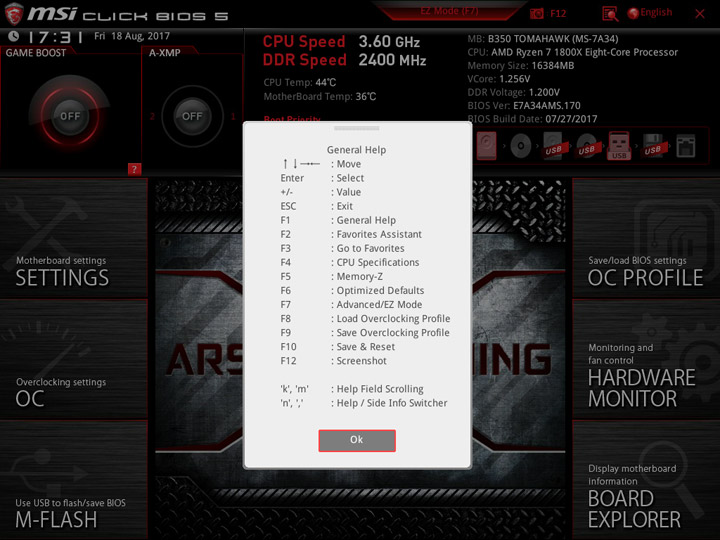

С версиями UEFI можно смело экспериментировать, после прошивки самой свежей сборки нет проблем с возвратом к более старой.

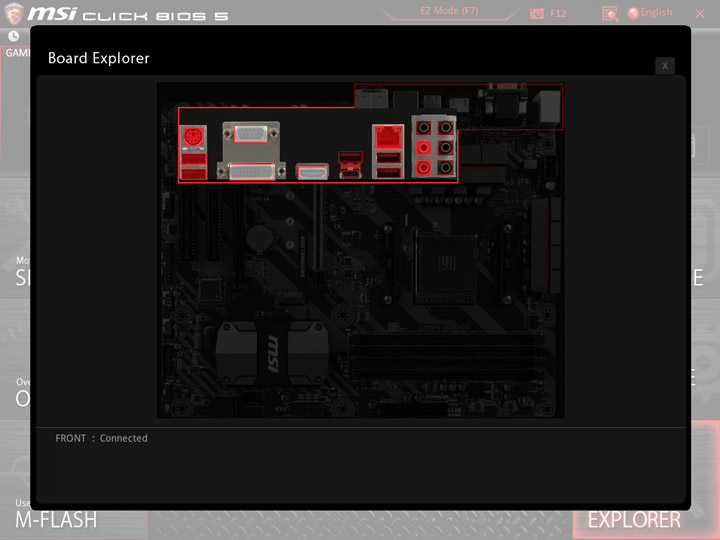

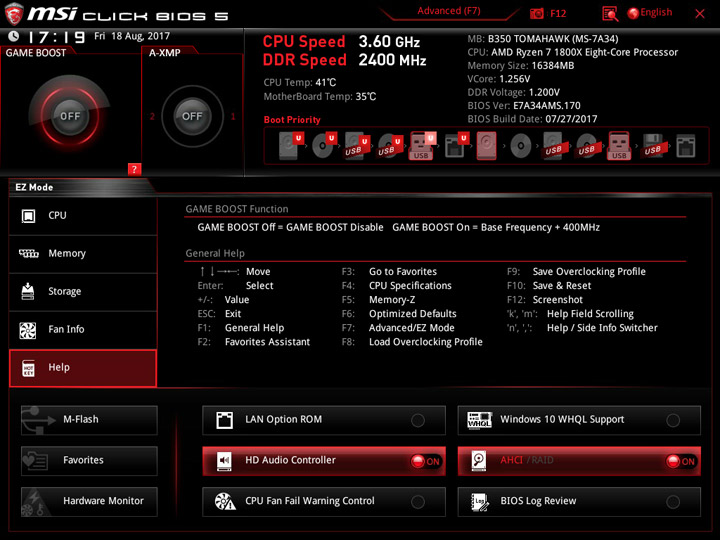

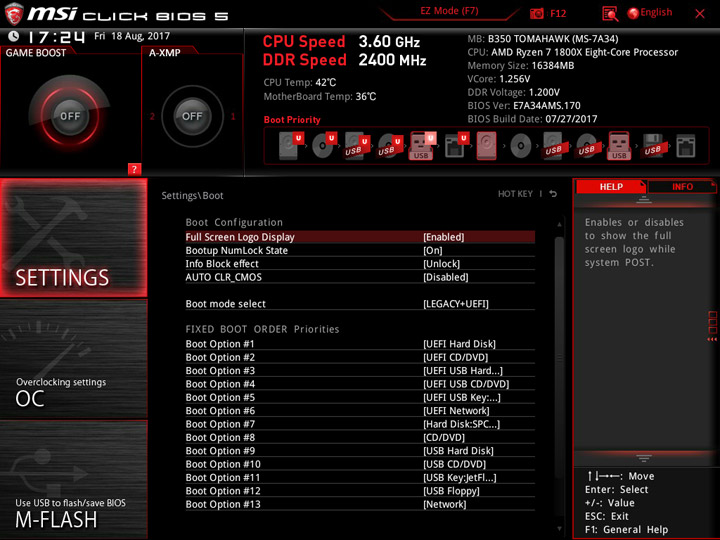

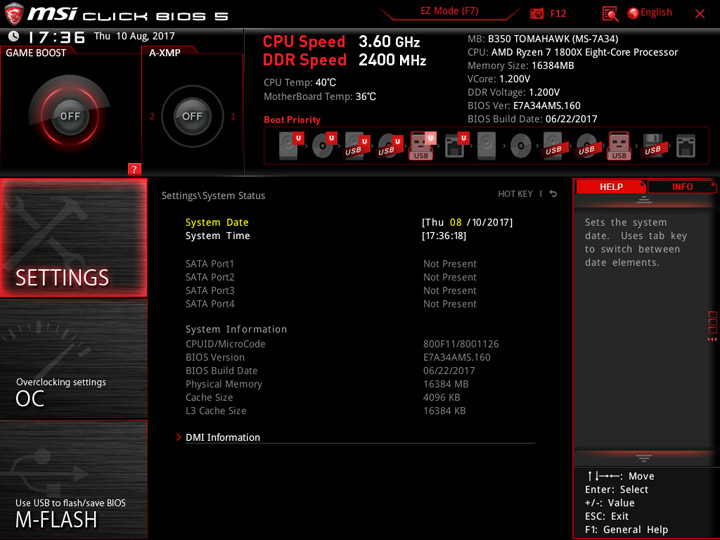

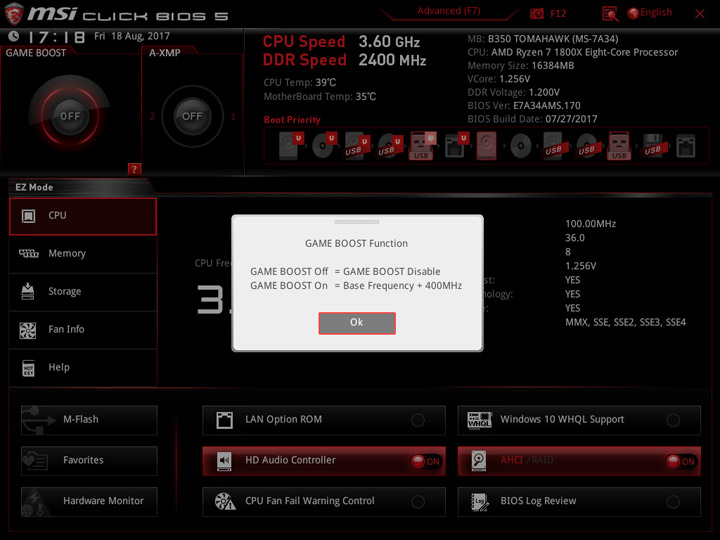

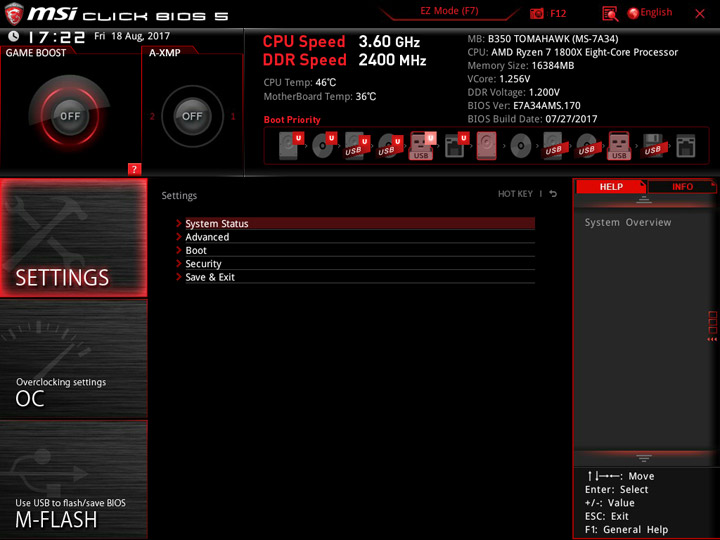

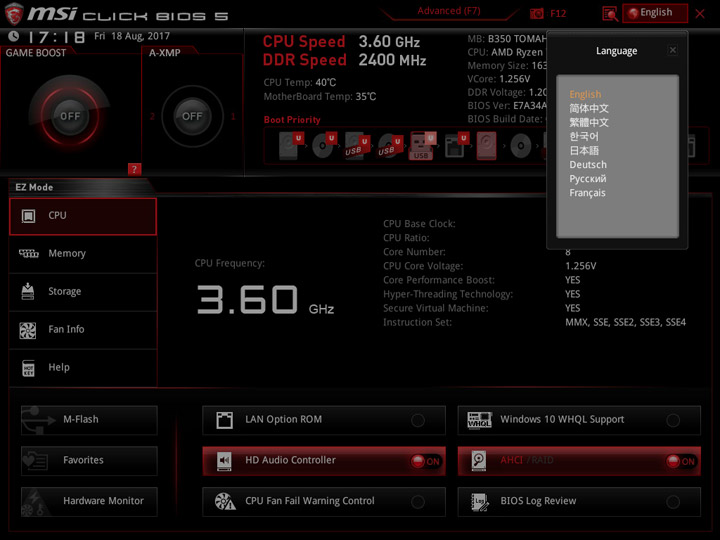

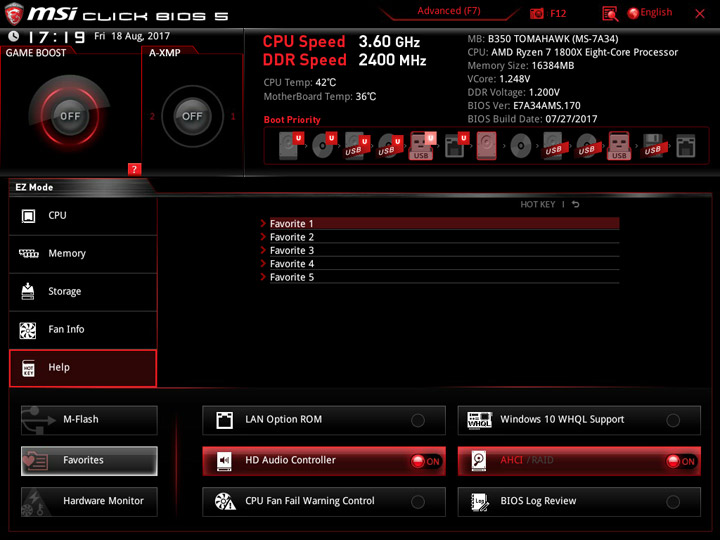

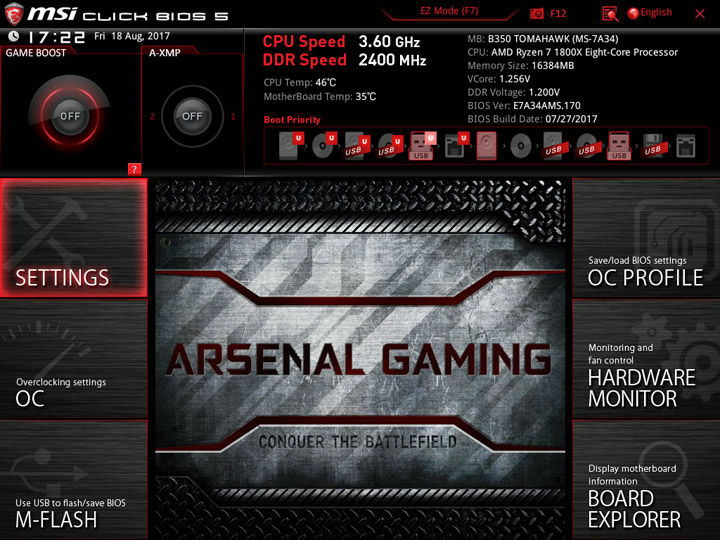

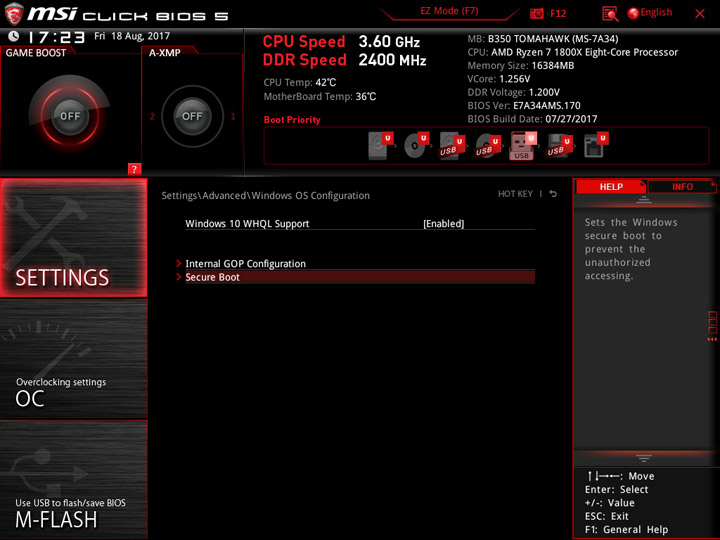

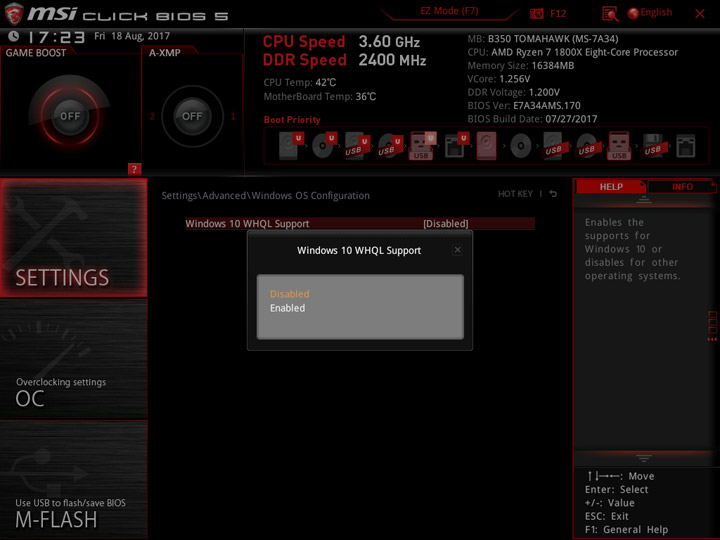

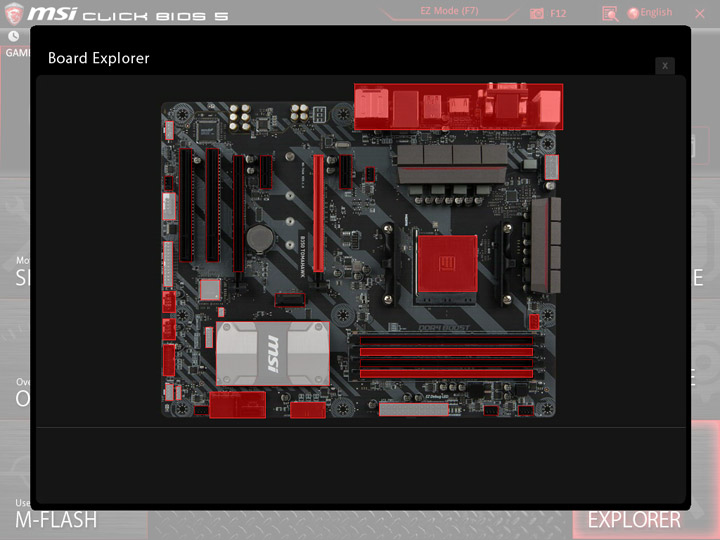

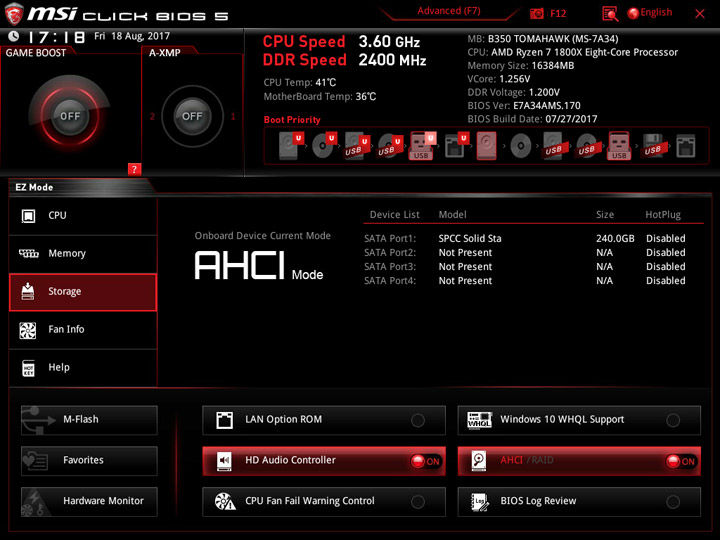

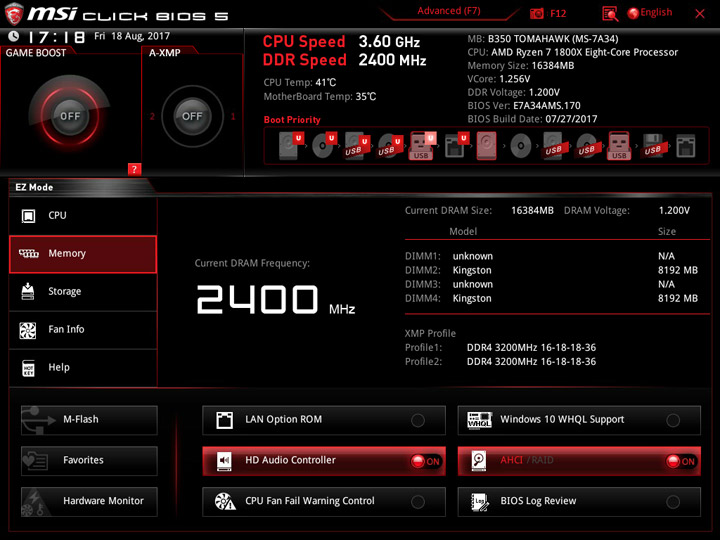

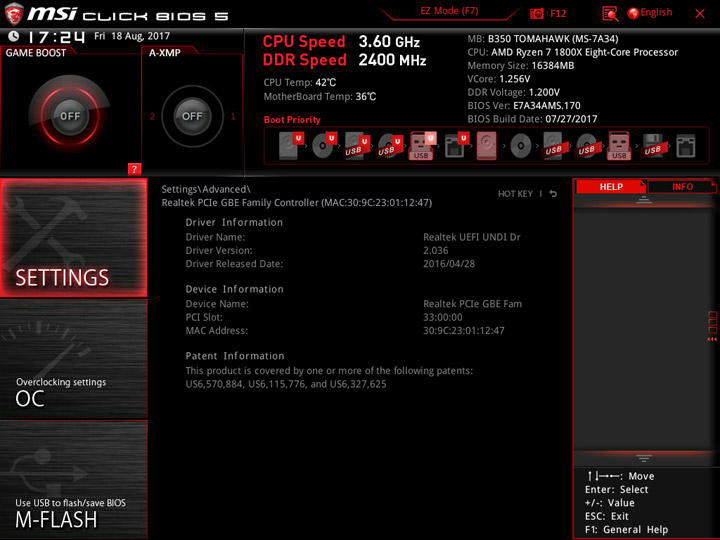

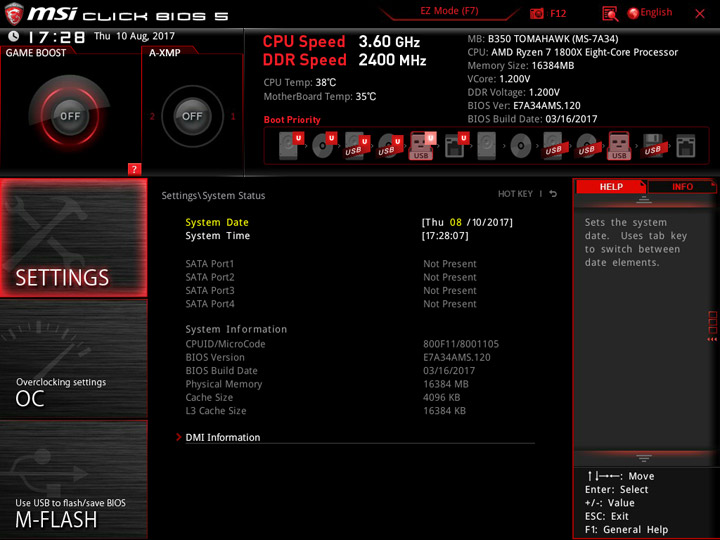

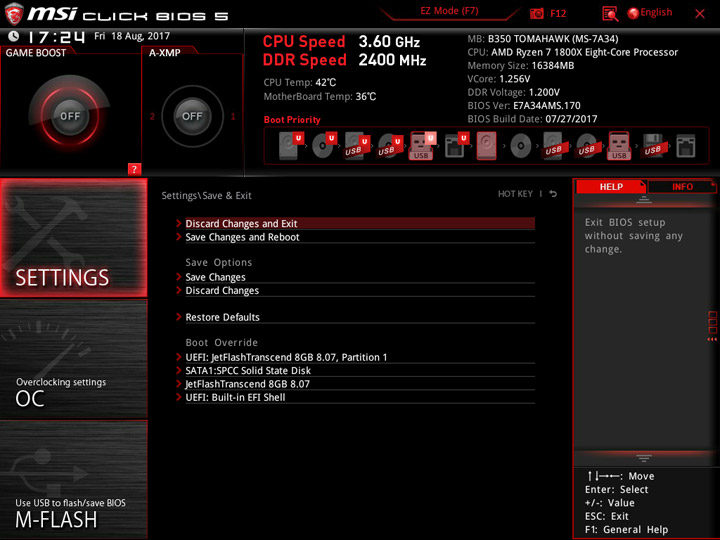

Для иллюстрации возможностей я использовал последнюю финальную версию (на момент тестирования) — 1.70. Базовый вариант наладки называется Ez Mode. Отсюда можно активировать один из профилей XMP (при их наличии) и разогнать процессор с использованием кнопки Game Boost.

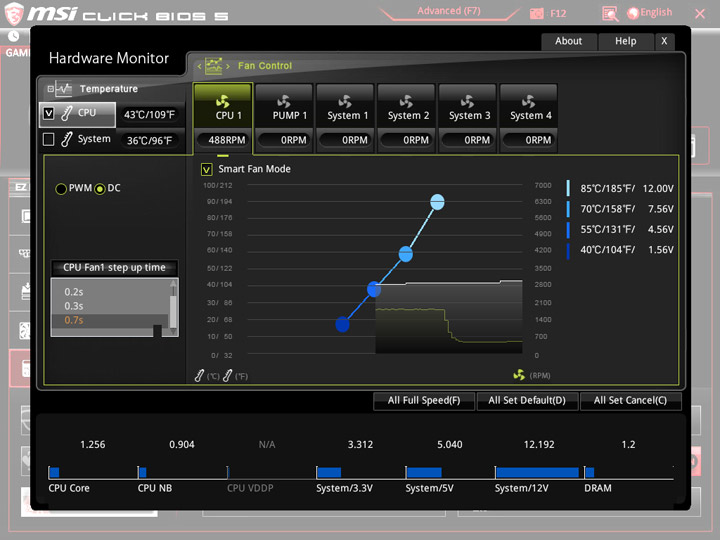

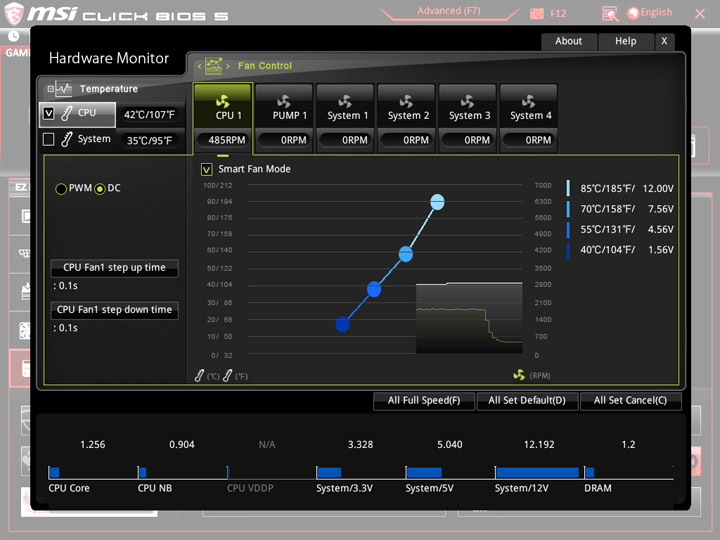

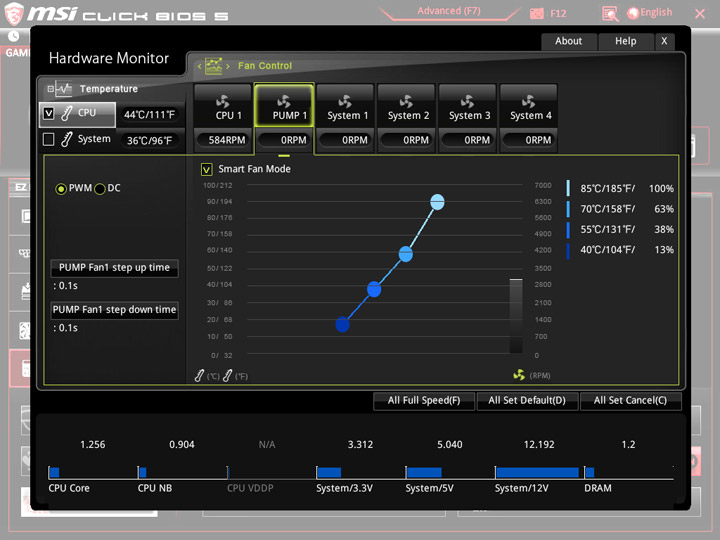

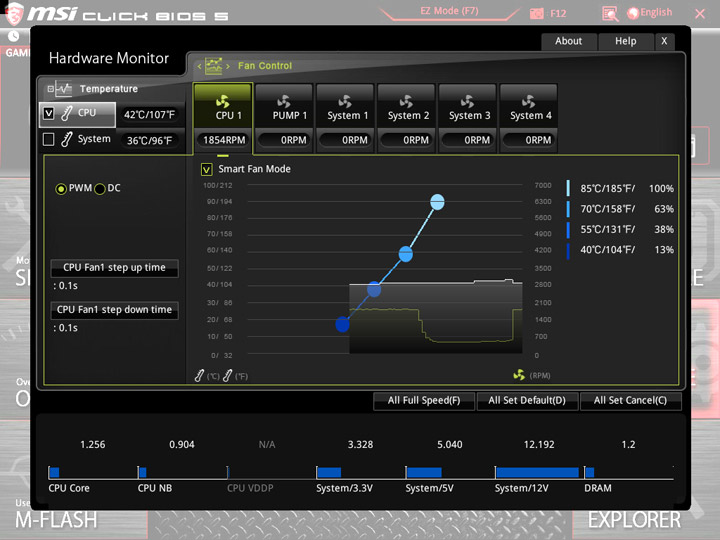

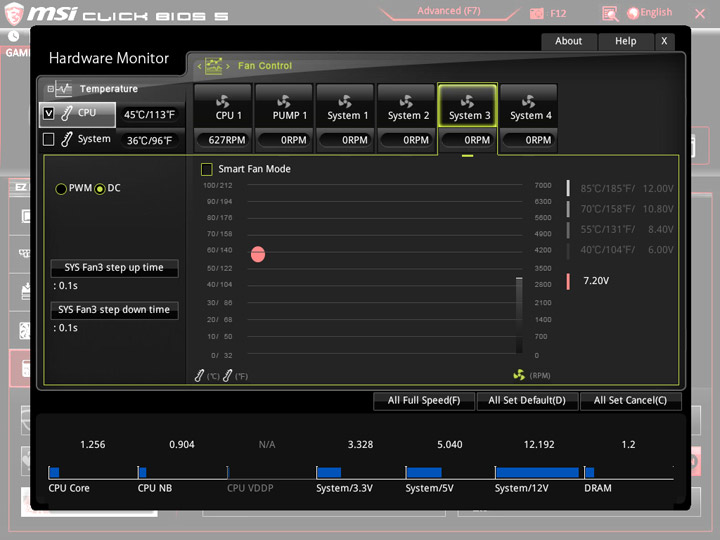

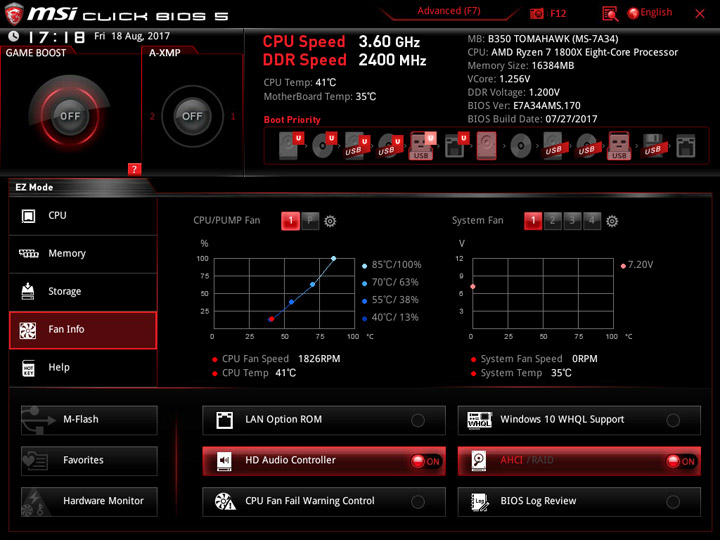

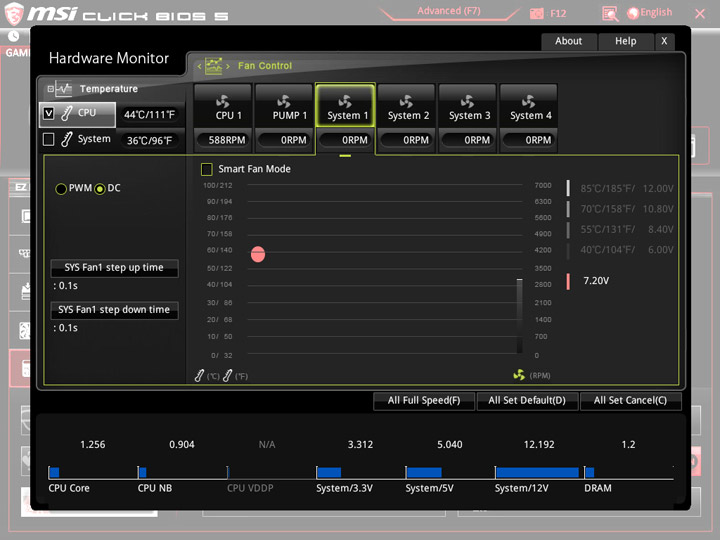

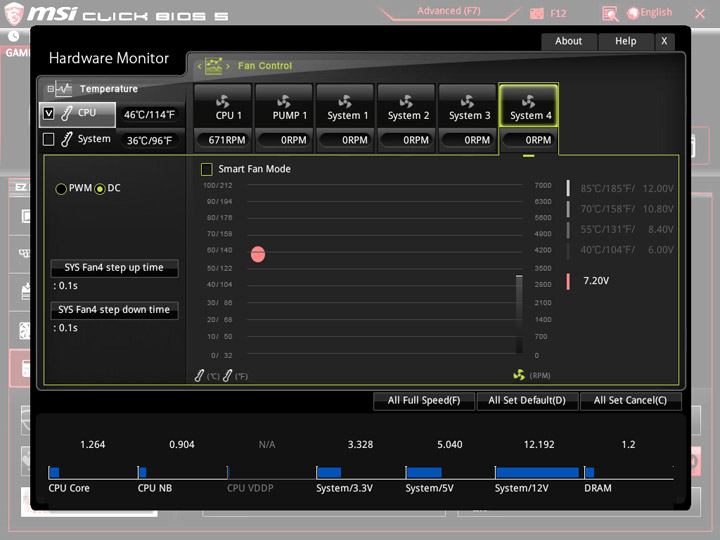

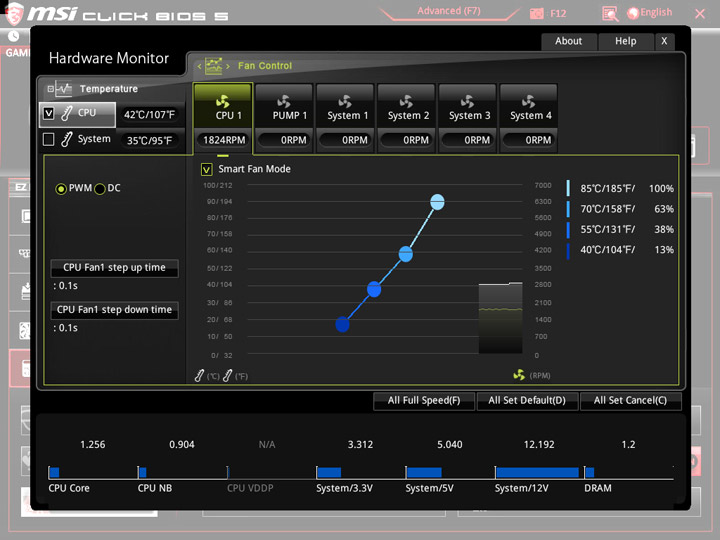

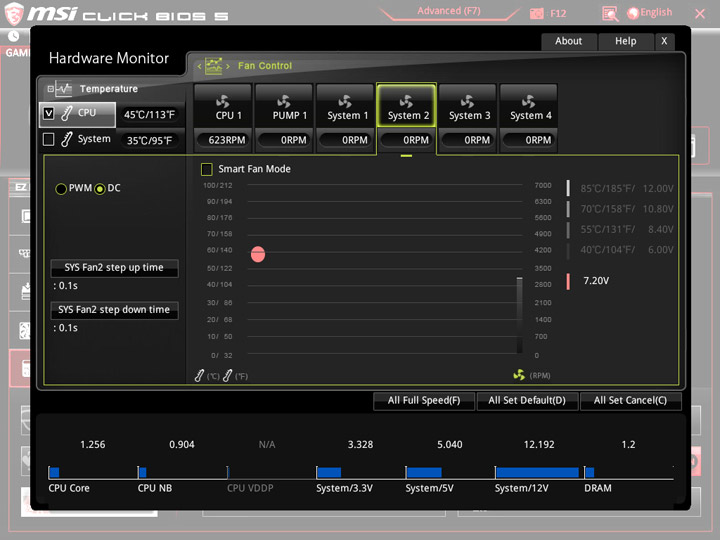

Интерфейс управления системными охладителями обособлен. На любом из шести гнёзд предусмотрен выбор способа замедления оборотов — изменение скважности ШИМ или управление питающим напряжением. Для четырёх корпусных предусмотрен упрощённый режим — фиксированные обороты, но вместе с ним также допускается выбор в пользу собственного сценария.
Частота вращения изменяется «на лету», потому работа с таким меню достаточно простая.
Вентилятор Cryorig XF140, 4 pin, 1375 об/мин Nanoxia FX12-2000, 3 pin, 1900 об/мин Режим PWM 30% (об/мин) PWM 60% (об/мин) DC 3,6 В (об/мин) DC 7,2 В (об/мин) CPU 1 850* 1275 850 1375 PUMP 1 850 1300 850 1375 System 1 850 1300 850 1375 System 2 850 1300 850 1375 System 3 850 1300 850 1375 System 4 850 1300 875 1375 *— все значения с округлением до 25 об/мин

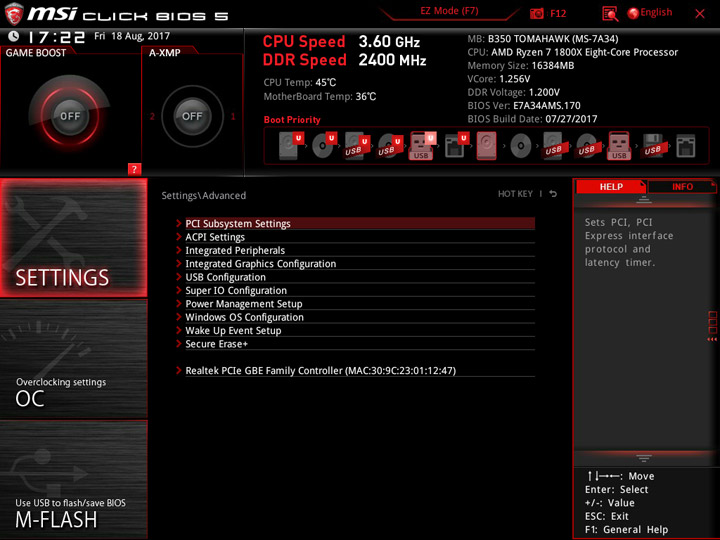

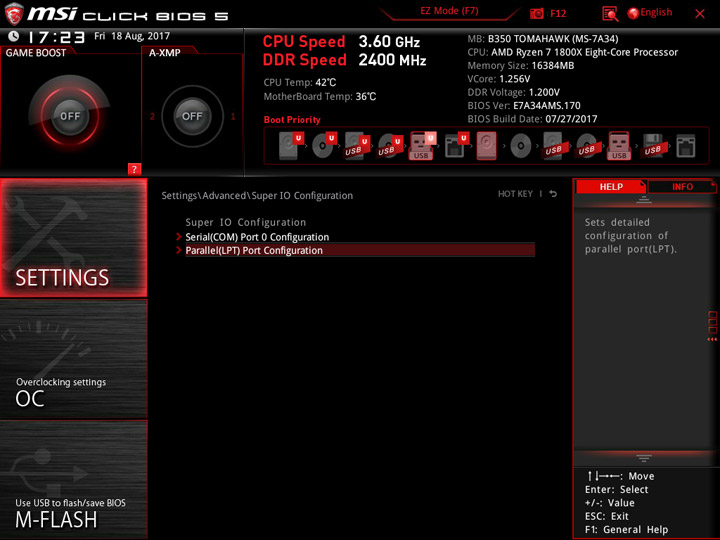

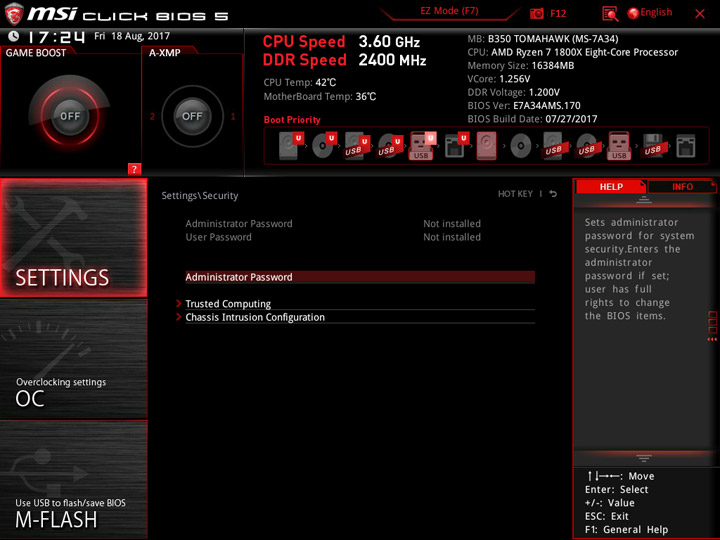

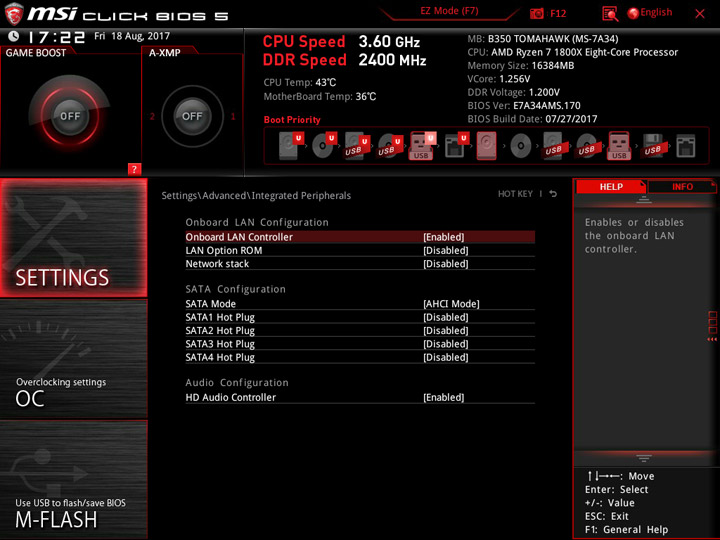

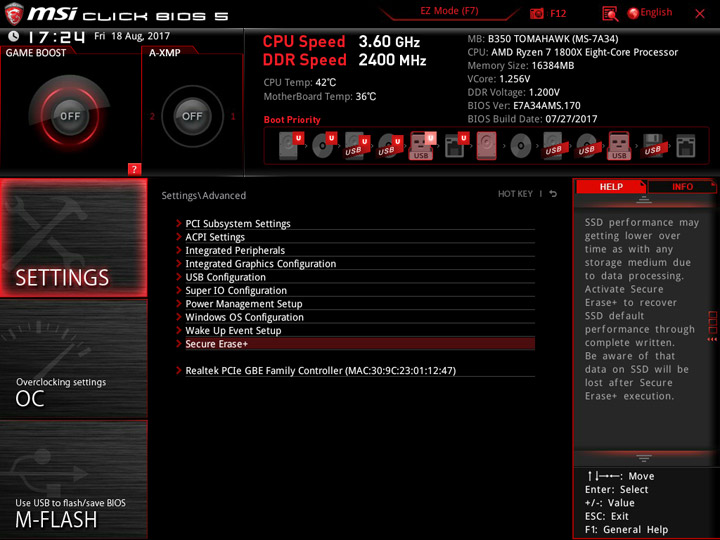

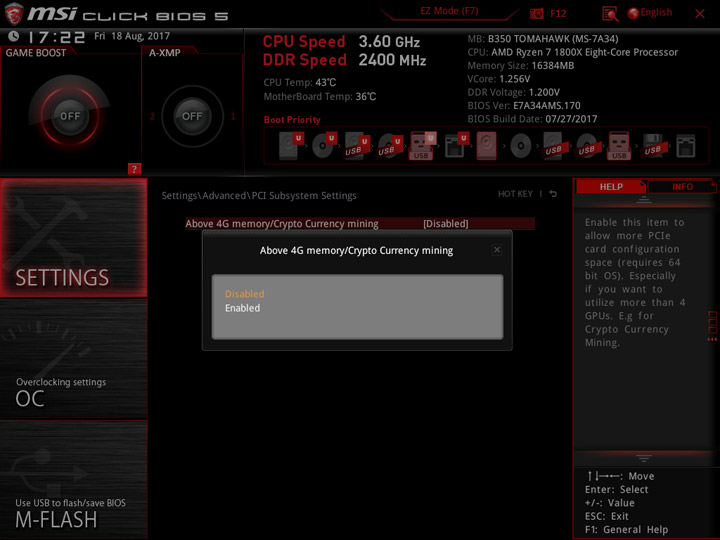

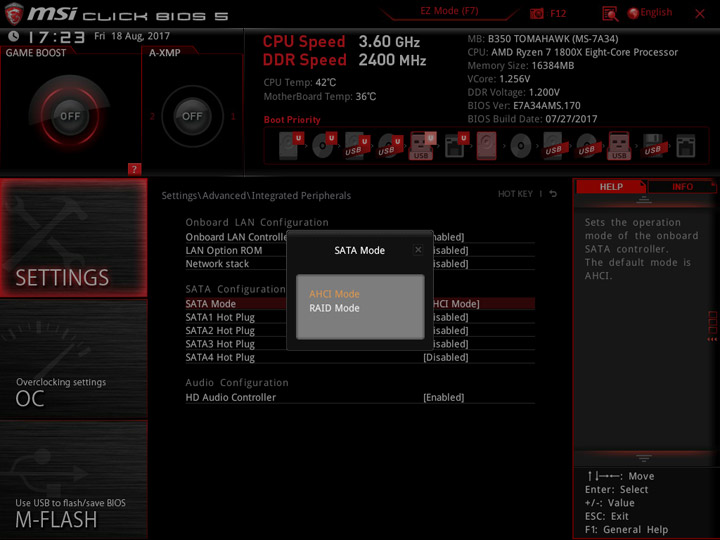

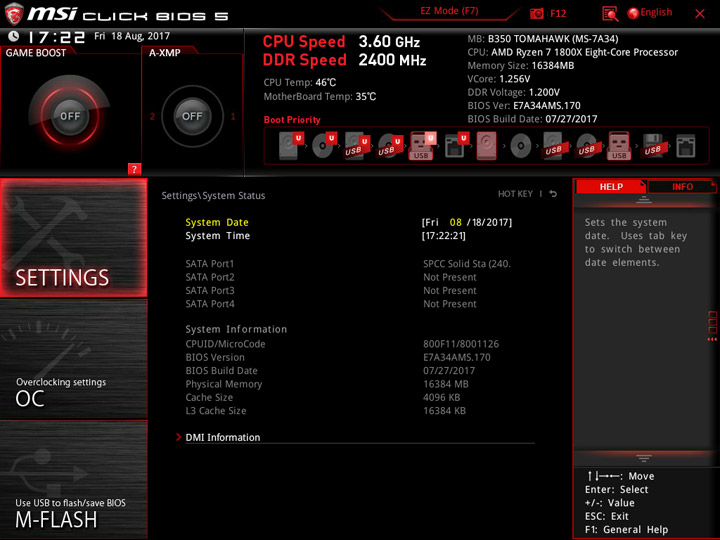

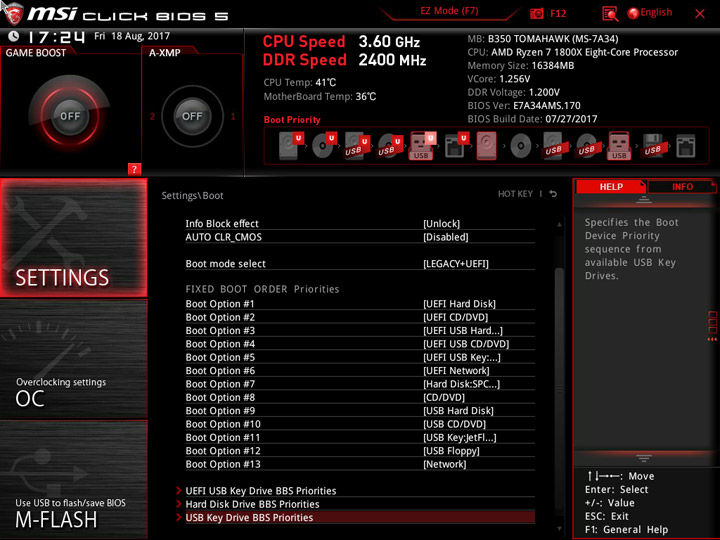

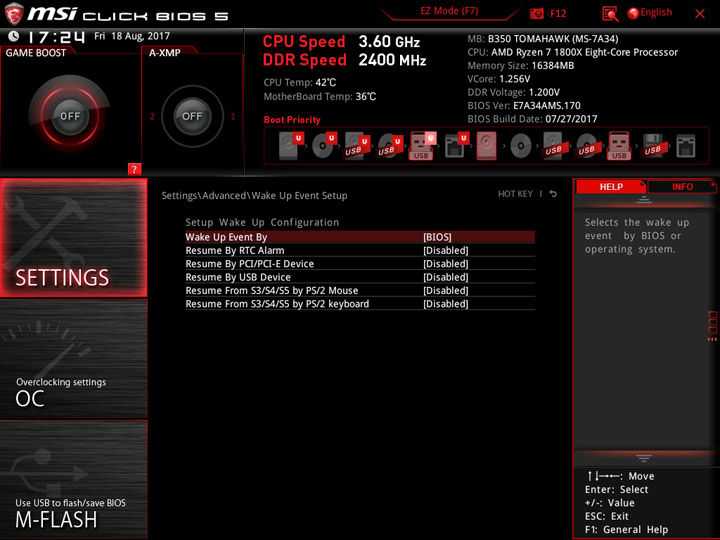

Полный доступ к настройкам реализован в режиме Advanced.

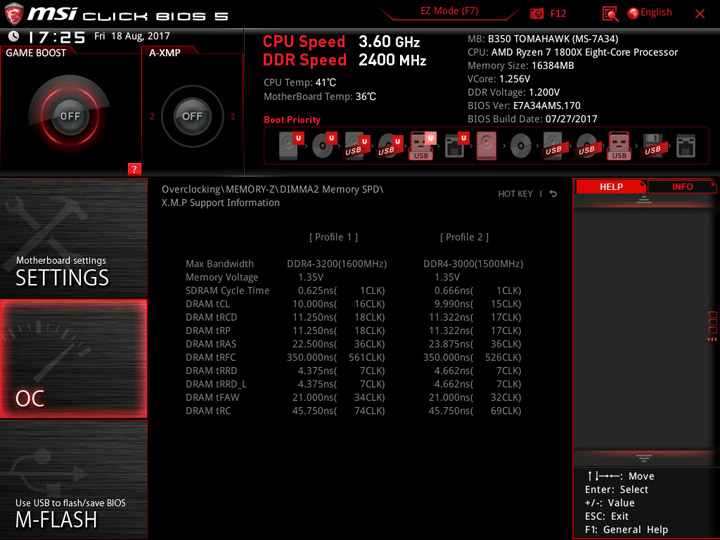

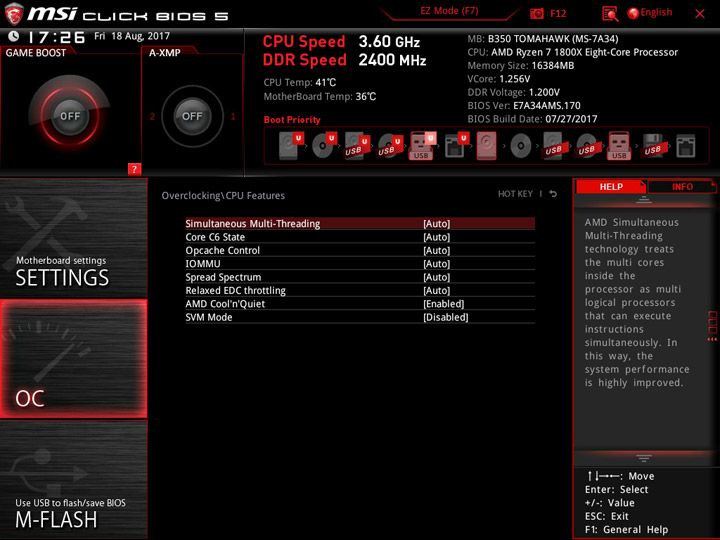

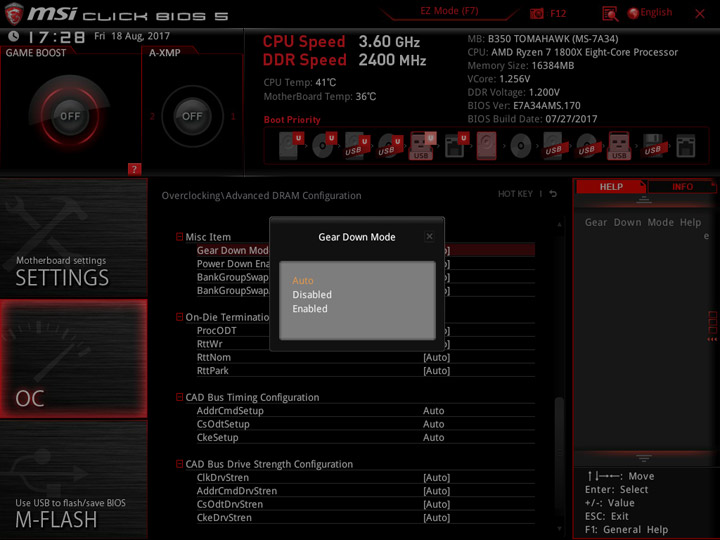

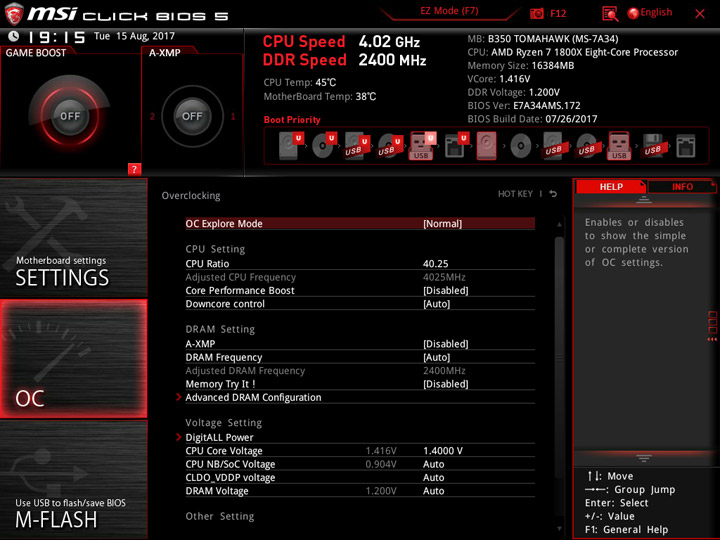

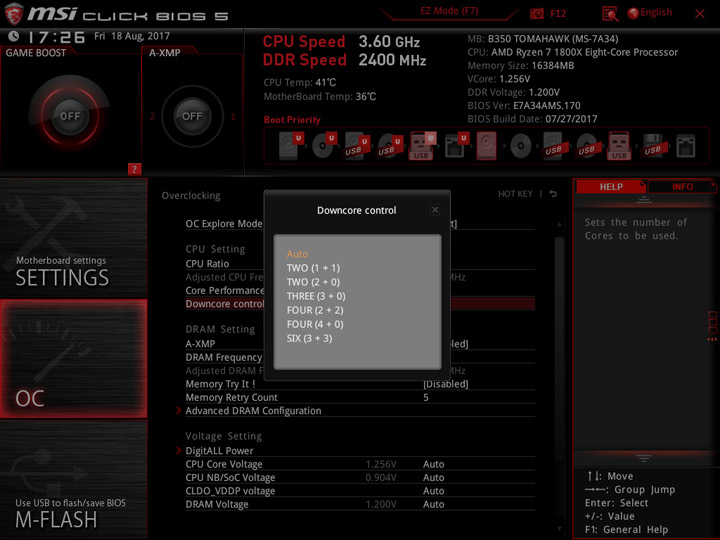

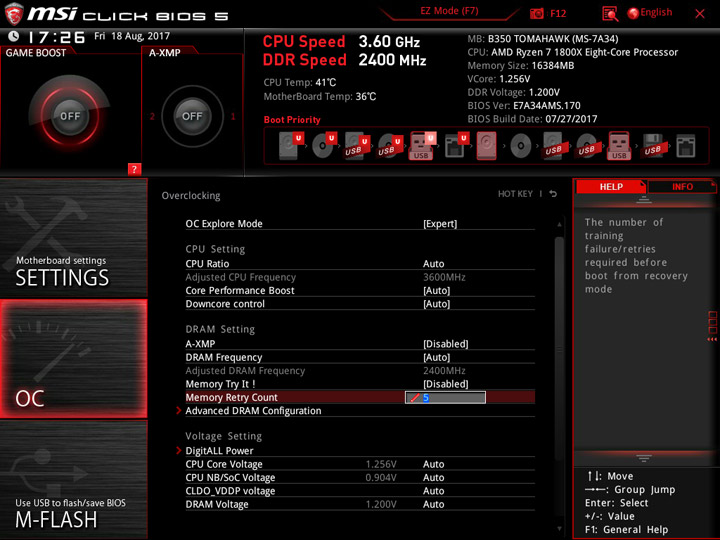

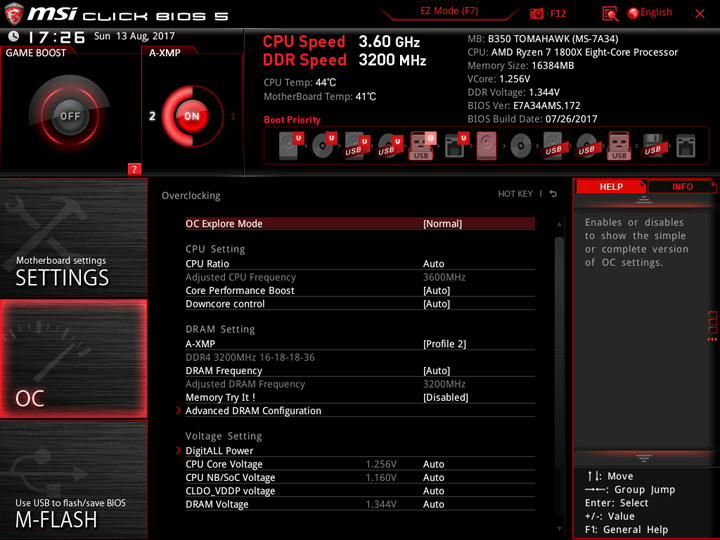

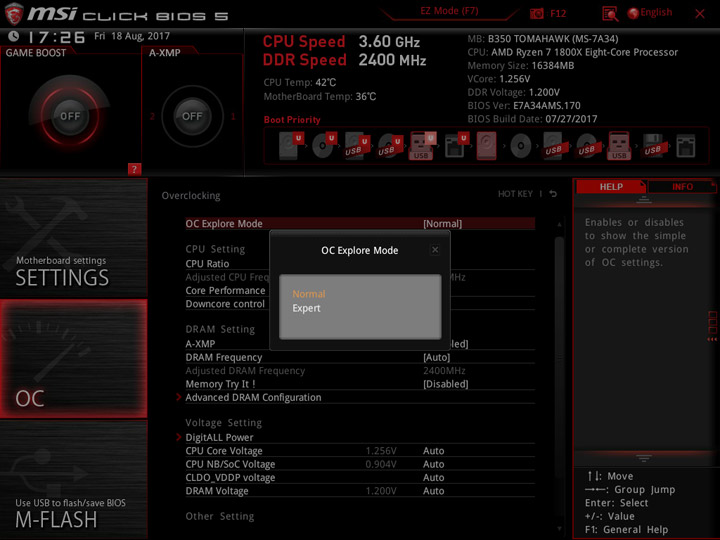

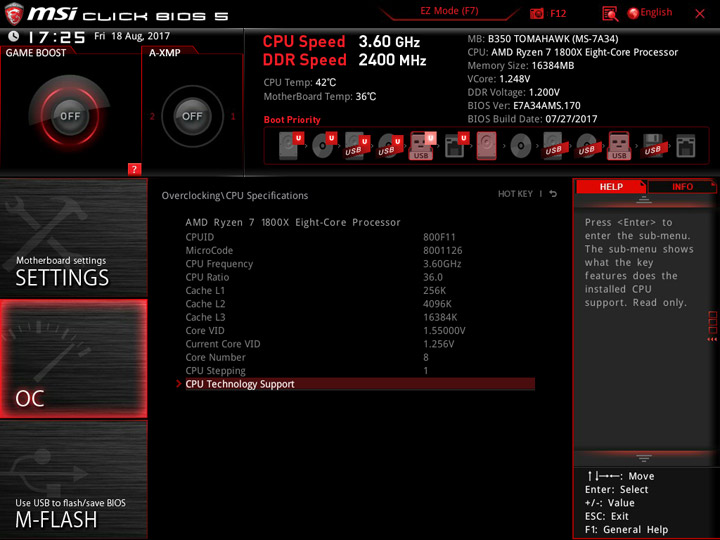

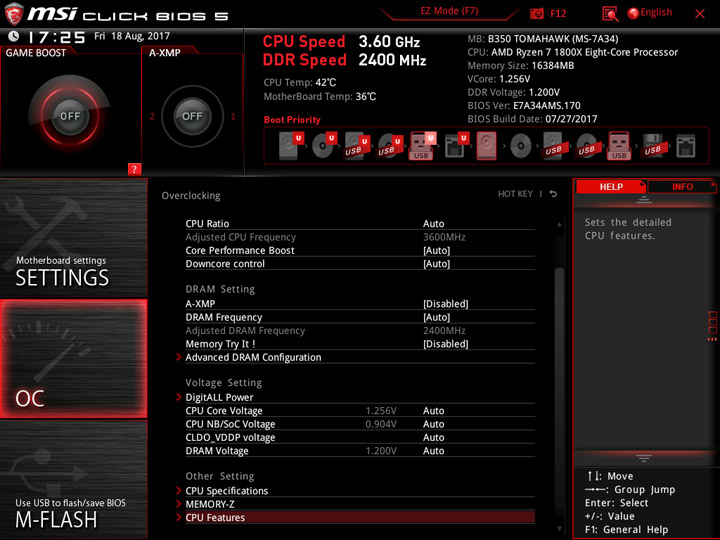

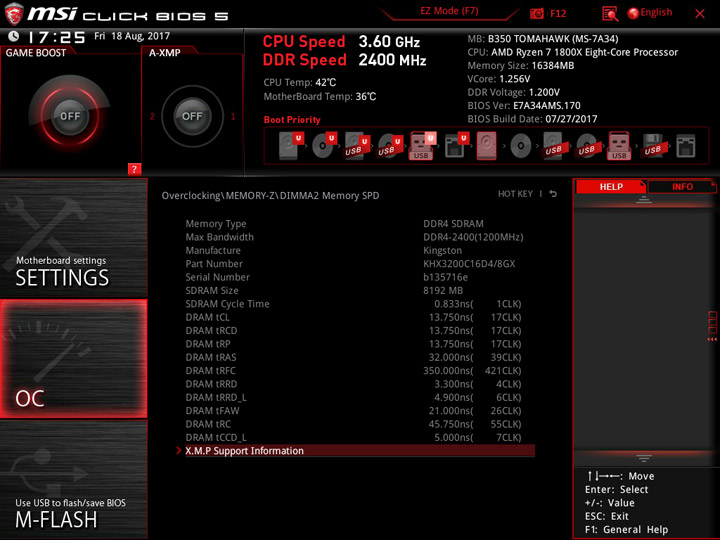

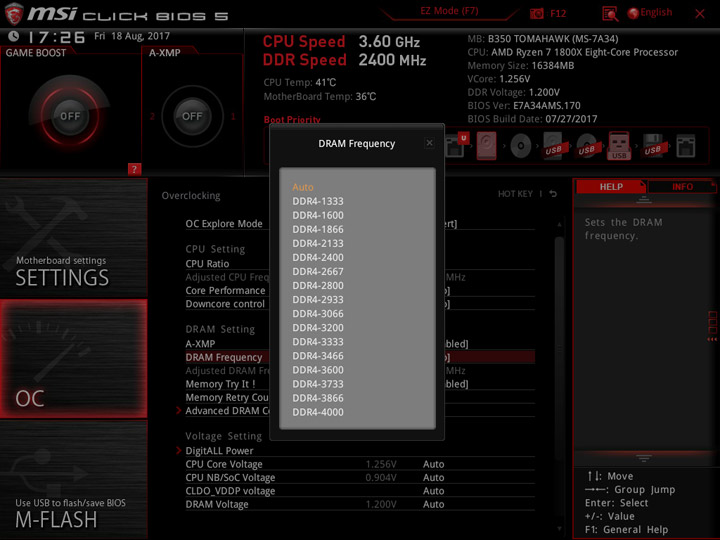

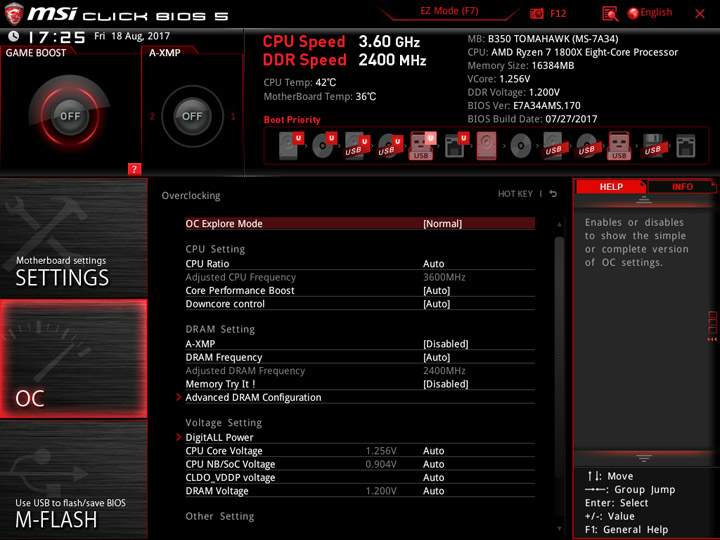

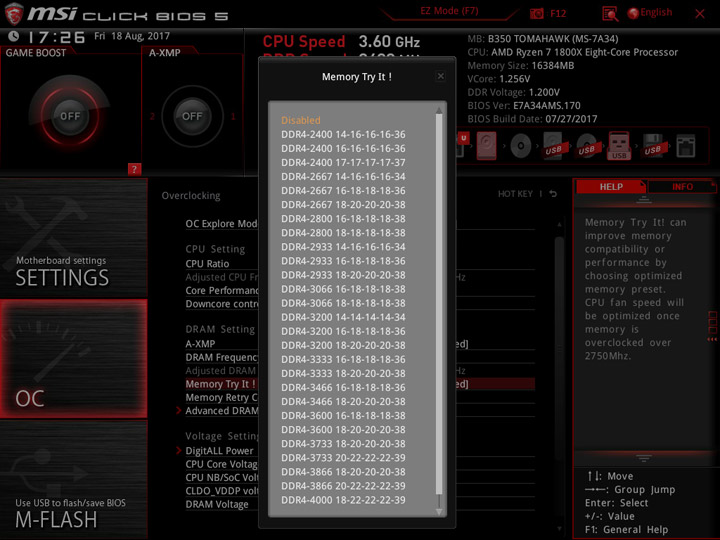

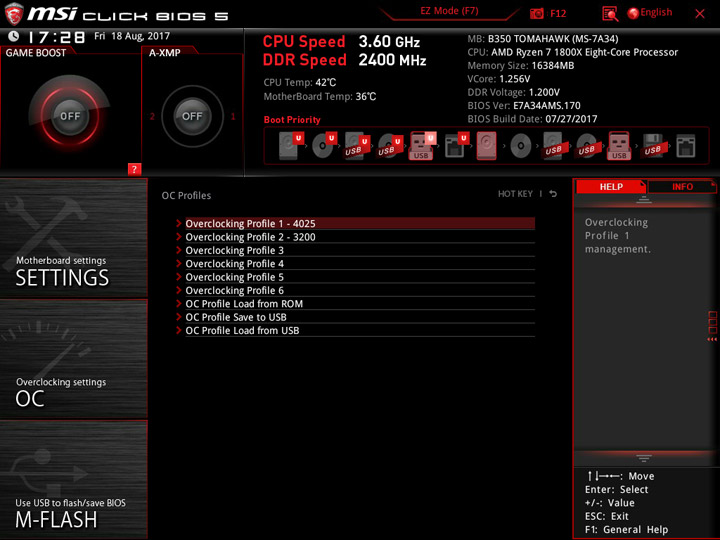

Наиболее интересен раздел OC, предназначенный для оверклокинга. Настроек не так много на фоне дорогих плат, но основные инструменты на месте. Присутствуют даже готовые конфигурации для попыток разгона памяти. Однако их использование не предусматривает последующую коррекцию чего-либо, а значит для полной отдачи от набора ОЗУ придётся самому определять необходимые переменные.

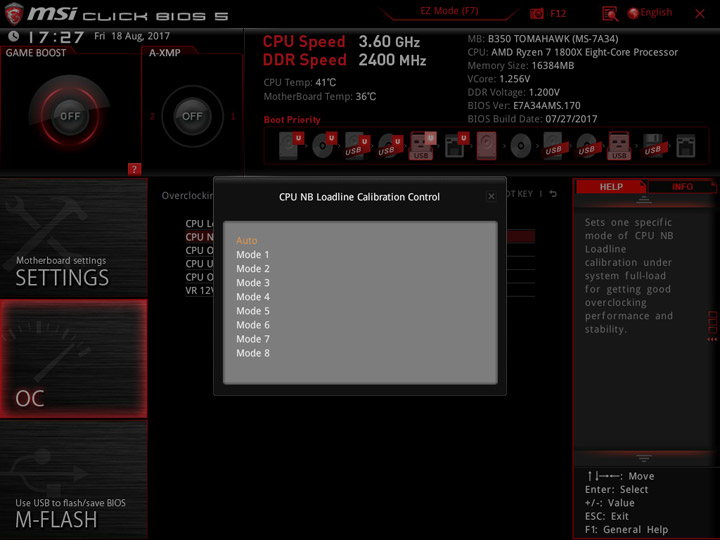

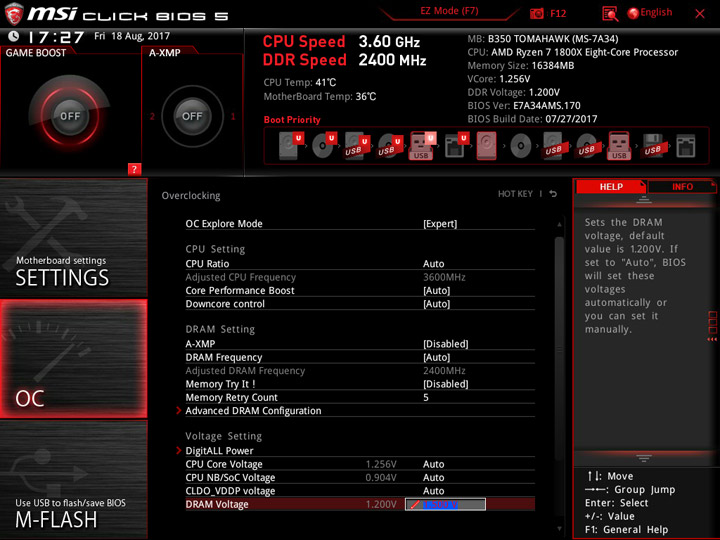

Повышение напряжения на процессоре происходит путём установки действующего значения в явном виде, то есть режима компенсации (offset) нет. Наиболее важные настройки собраны в таблице ниже, вторичные напряжения для изменения не доступны, опорная частота зафиксирована на значении 100 МГц.
Параметр Диапазон регулировки Шаг CPU Ratio (Multiplier) 8,00–63,75 0,25 CPU Loadline Calibration Control Auto/Mode 1…8 1 CPU Core Voltage (В) 0,9–1,55 0,0125 CPU NB Loadline Calibration Control Auto/Mode 1…8 1 CPU NB/SoC Core Voltage (В) 0,9–1,3 0,0125 DRAM Frequency (МГц) 1333–4000
2800–3866266 DRAM Voltage (B) 0,8–1,5 0,01 Из вспомогательных инструментов выделю такие: шесть встроенных профилей для хранения настроек UEFI, мониторинг семи напряжений, интерактивный обозреватель оборудования Board Explorer. В целом, концепция Click BIOS 5 очень дружелюбна к пользователям начального уровня и одновременно удобна для опытных оверклокеров ввиду небольшого количества страниц. Для проведения настроек нужно совершать меньше механических действий, чем с остальными материнскими платами.
Комплектное ПО
Игровая направленность подразумевает немалое число программных бонусов. Относительно старших плат можно выделить низшую версию Nahimic, предлагаемую вместе с B350 Tomahawk.

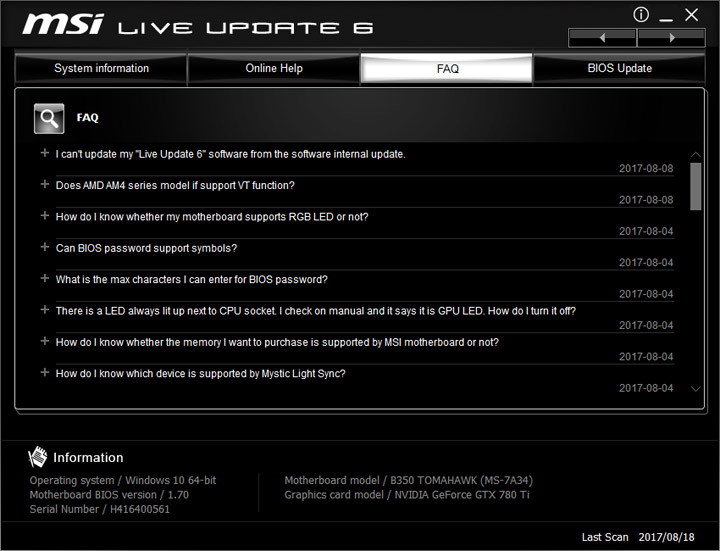

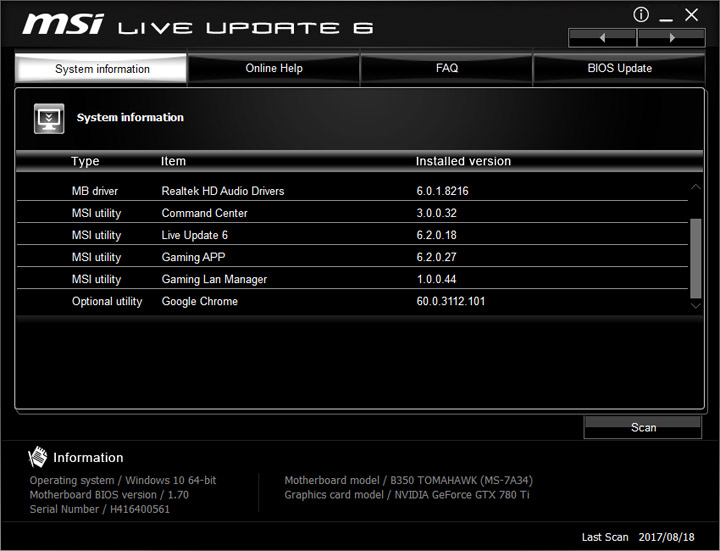

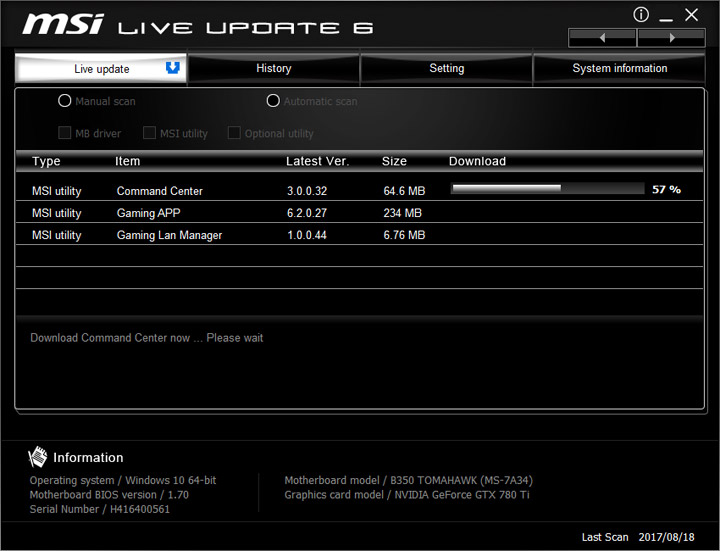

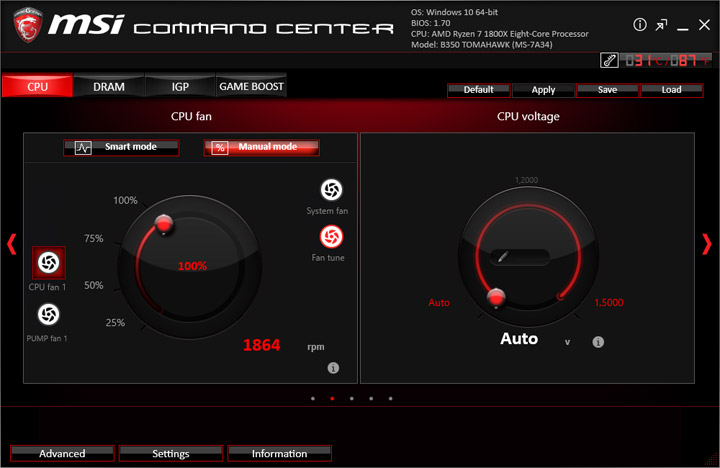

Программное обеспечение Фирменное Command Center, Dragon Eye, Live Update 6, MSI Gaming APP, RAMDisk, Smart Tool, Super Charger, X Boost Звуковое Nahimic 2 Сетевое Gaming Lan Manager, XSplit Gamecaster (Premium лицензия на 1 год) Дополнительное MSI GAMING CPU-Z (freeware), TriDef SmartCam (лицензия на 90 дней), TriDef VR (лицензия на 90 дней) Фирменная утилита Live Update 6 позаботится о загрузке и установке свежих версий как драйверов, так и утилит. Первое пользователем обновляется не часто, в отличии от второго, потому можно настроить расписание по проверке актуальности установленных версий, при имеющемся на то желании. С работой никаких проблем не было. Необычно видеть прямо здесь раздел FAQ, очевидно, периодически наполняемый информацией разного рода.

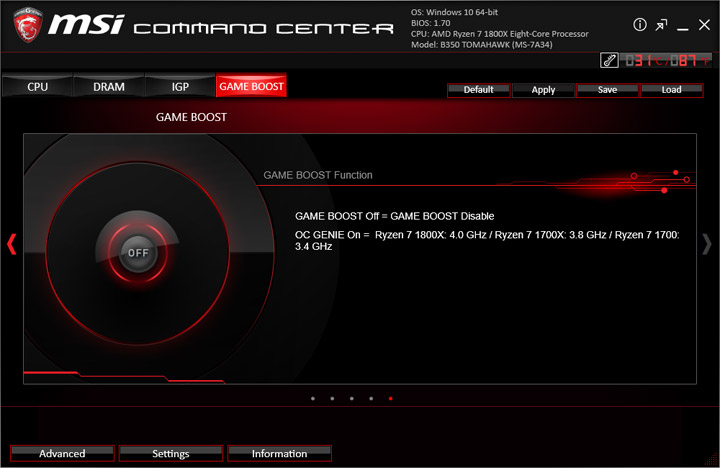

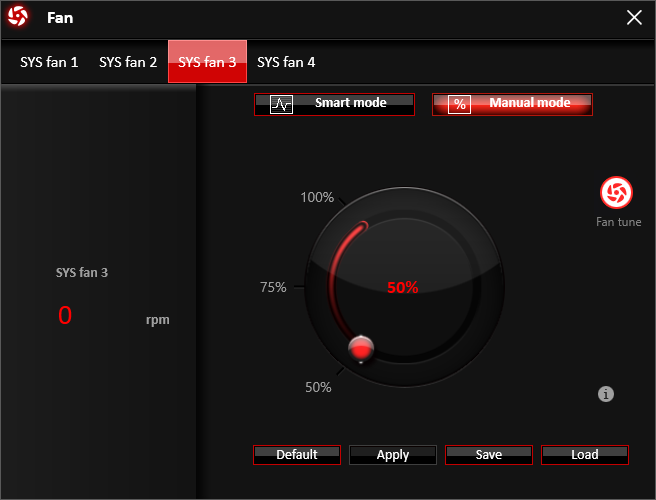

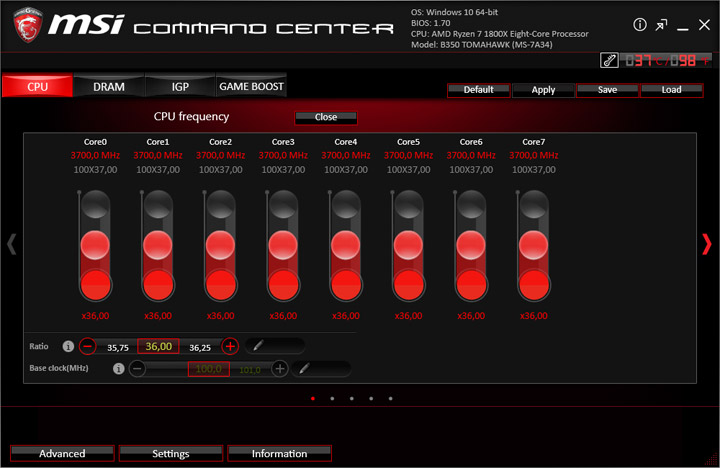

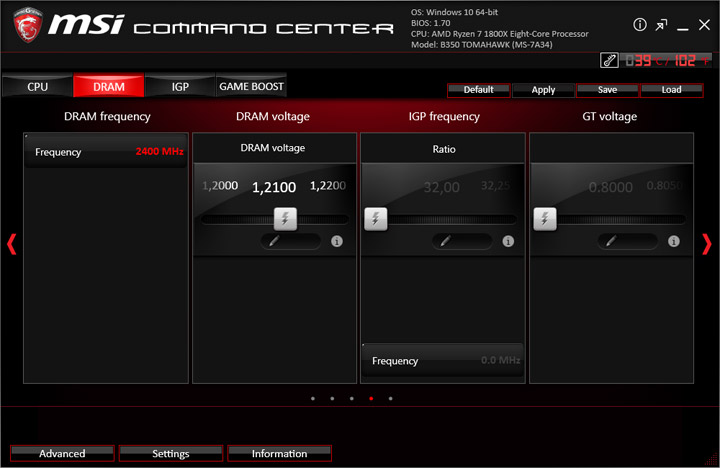

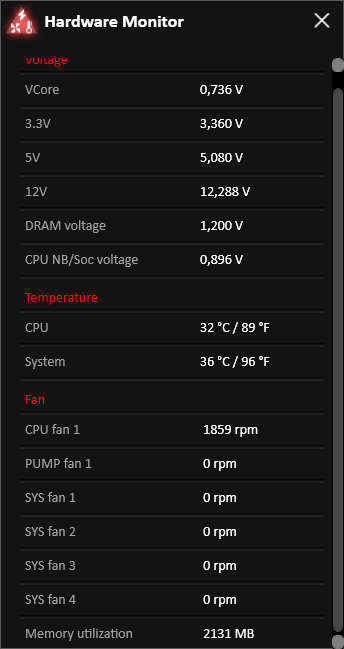

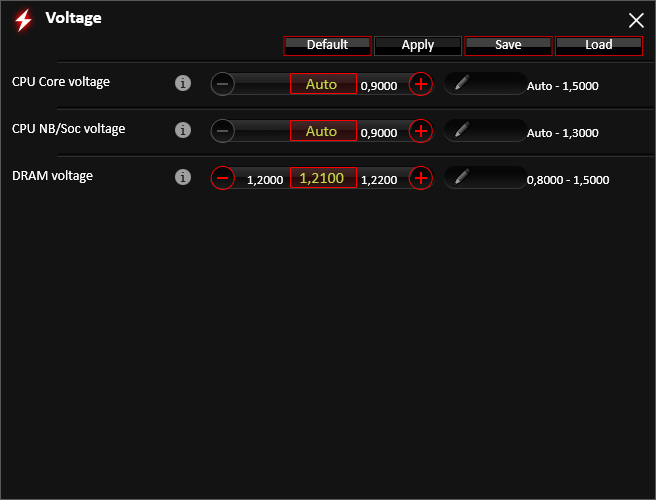

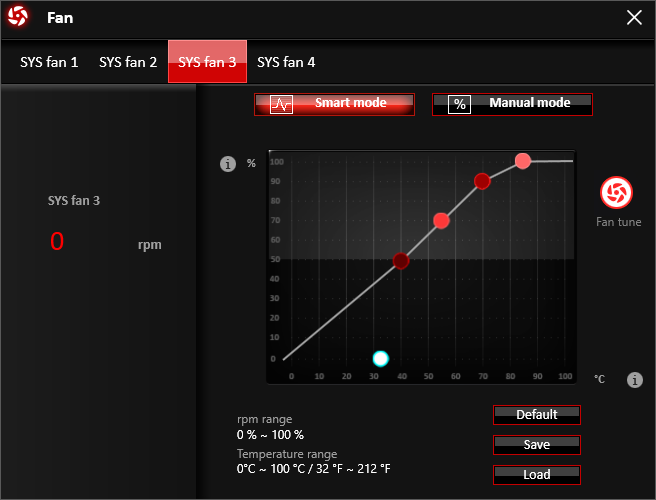

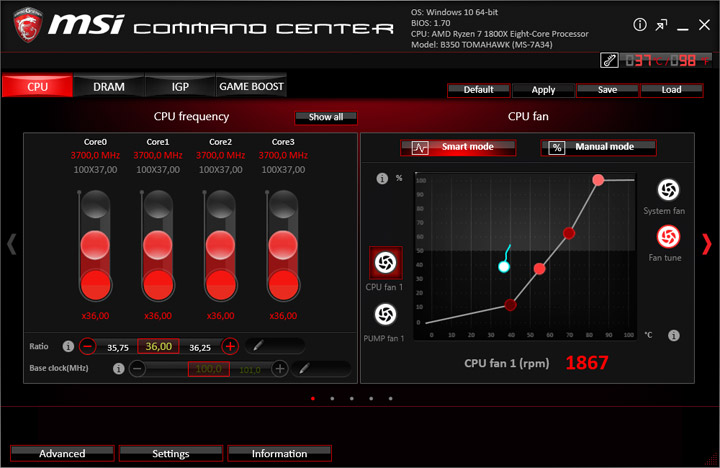

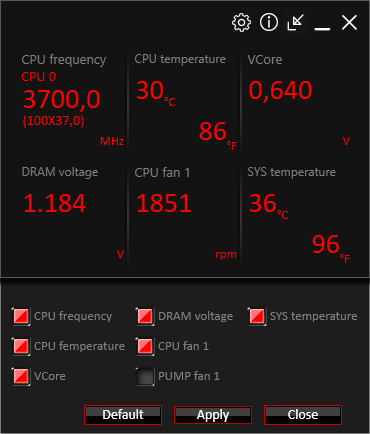

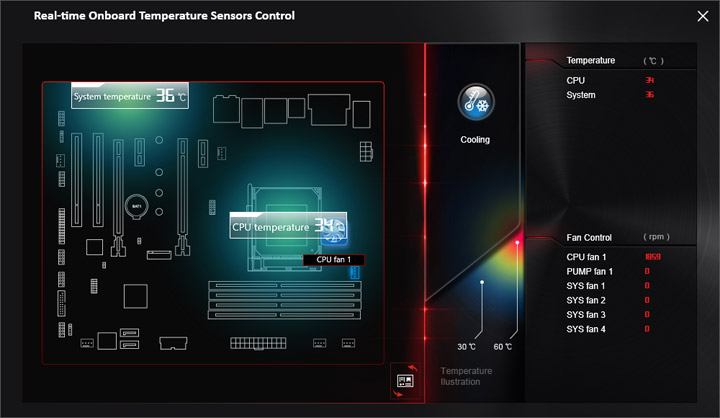

Возможности по настройке охладителей в Command Center уступают в удобстве механизмам, имеющимся в UEFI. То же можно сказать и про напряжения с множителями. Полезным мог бы выступить справочный раздел со вторичными напряжениями, но их нельзя не только изменять, но и даже контролировать силами такой платы. Видимо, настоящие энтузиасты обязаны присматриваться к более дорогим устройствам при желании видеть все параметры.

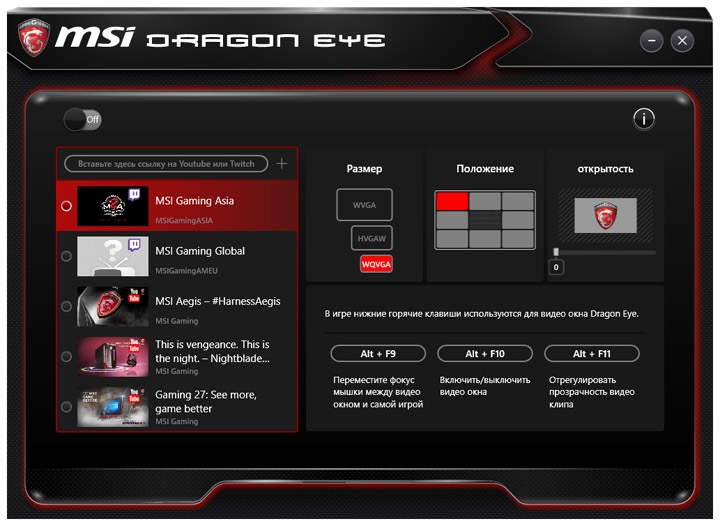

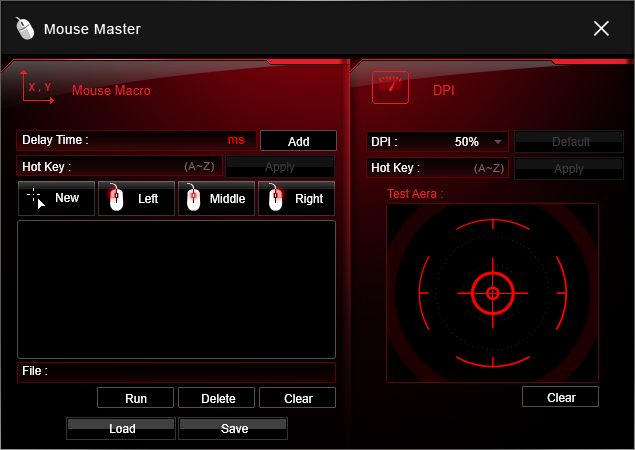

Различные бонусные утилиты вроде обеспечивающей работу оверлея — Dragon Eye — в комплекте присутствуют, не смотря на достаточно скромный четырёхзвёздный рейтинг продукта.

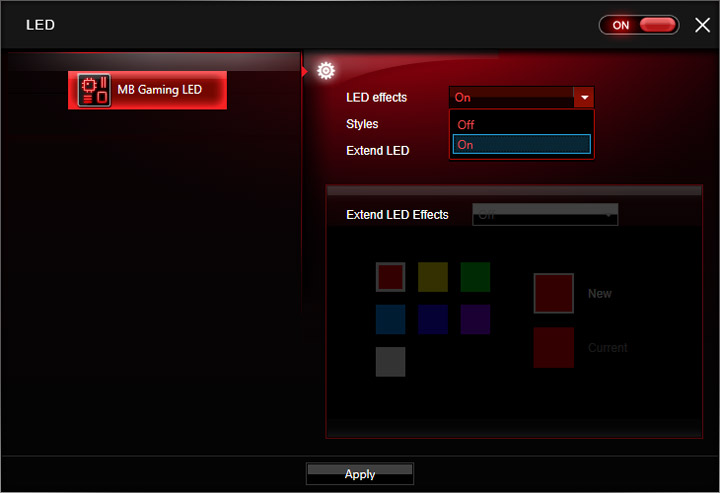

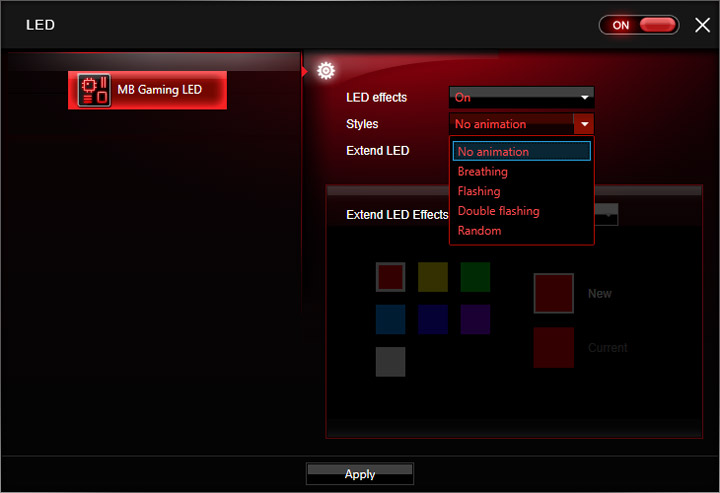

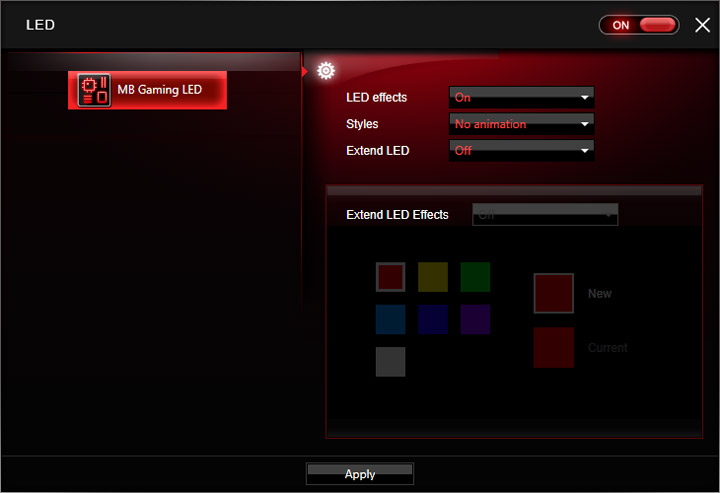

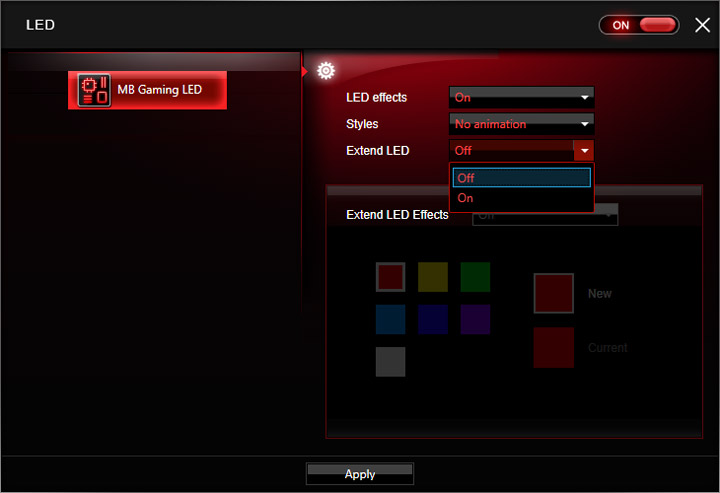

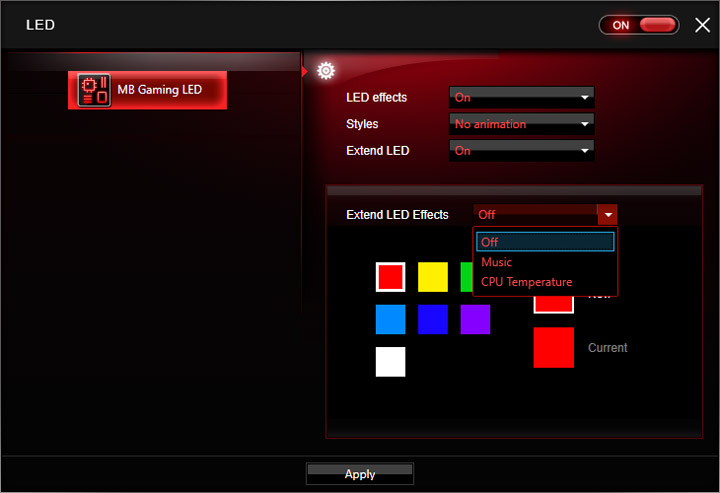

Наладить схему иллюминации можно посредством MSI Gaming App.
Учитывая наличие светодиодов только одного цвета, планов свечения не сильно много. Эффекты можно использовать на подключаемой внешней ленте, но и их число невелико на фоне более элитной продукции (но уже можно выбрать цвет, отличный от красного).

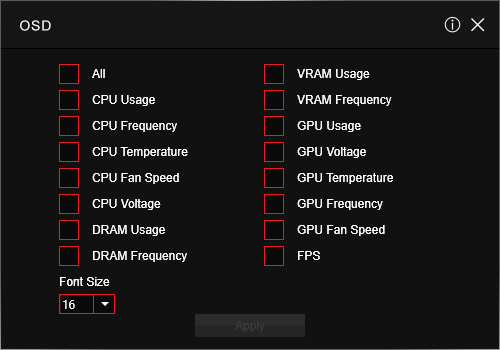

Прочие компоненты Gaming App также активны, вроде меню OSD или фирменного инструментария по написанию простых макросов.

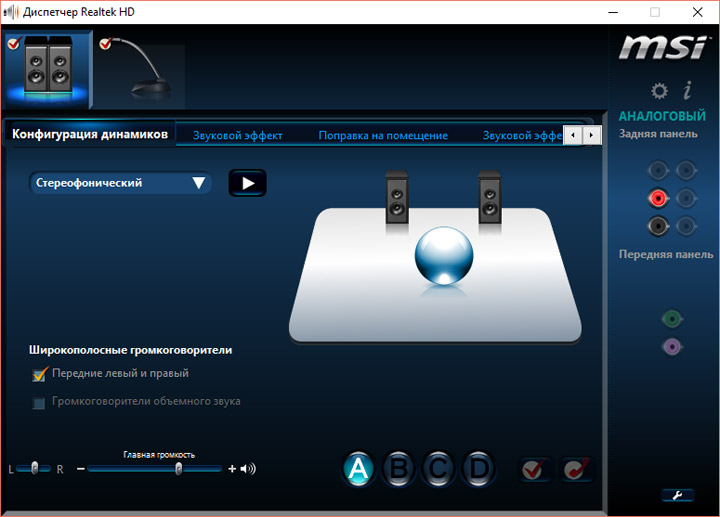

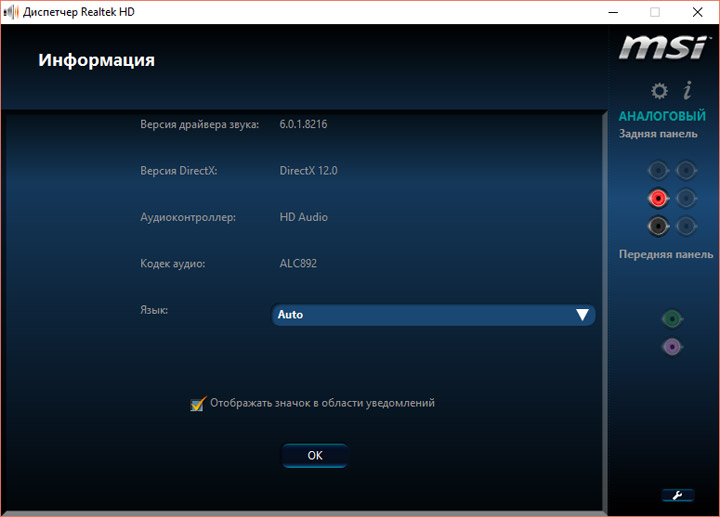

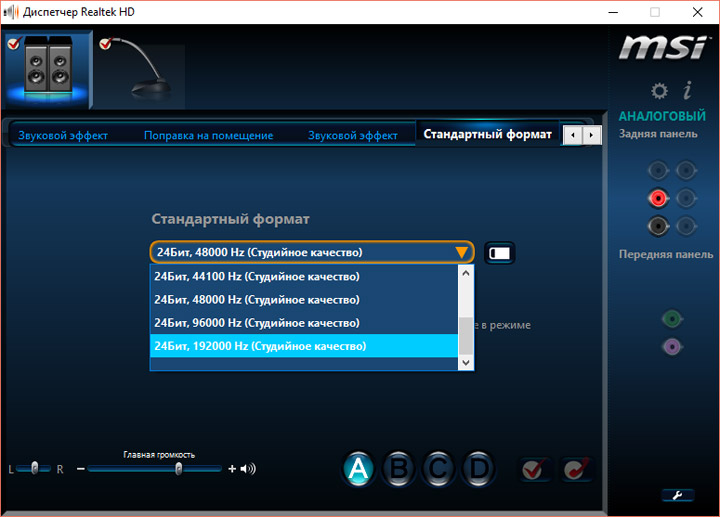

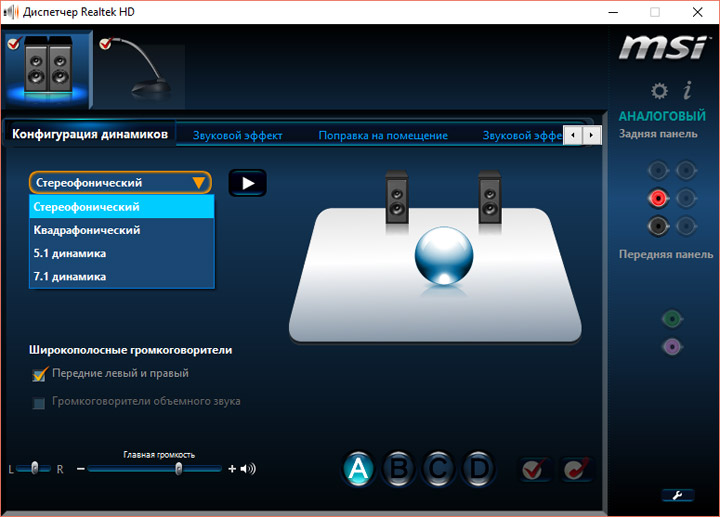

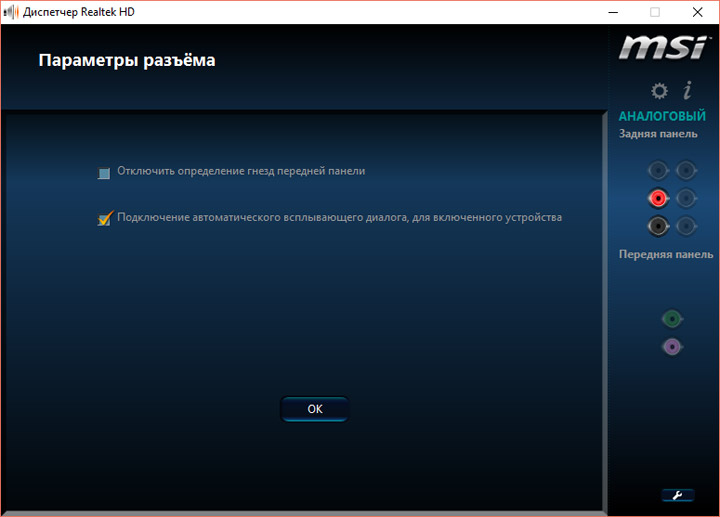

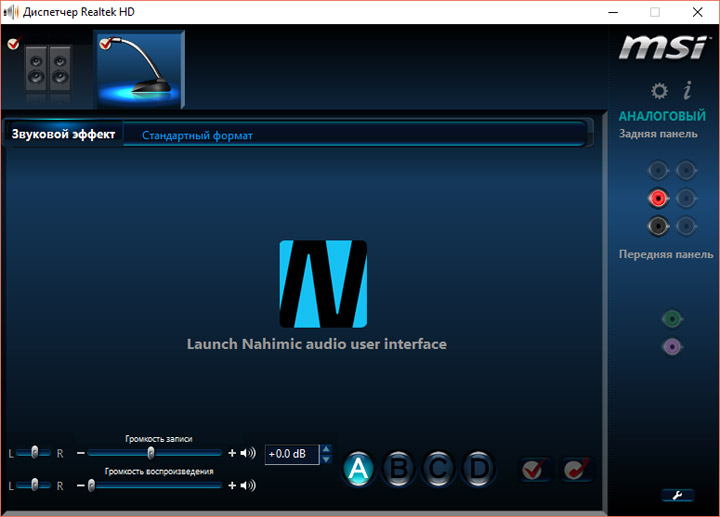

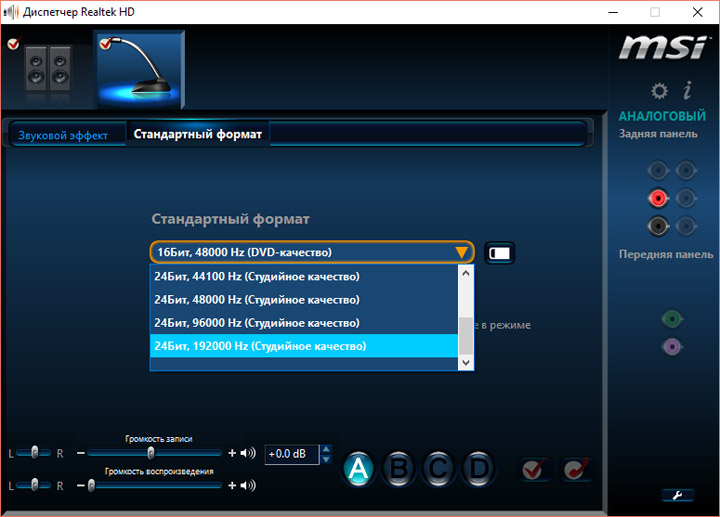

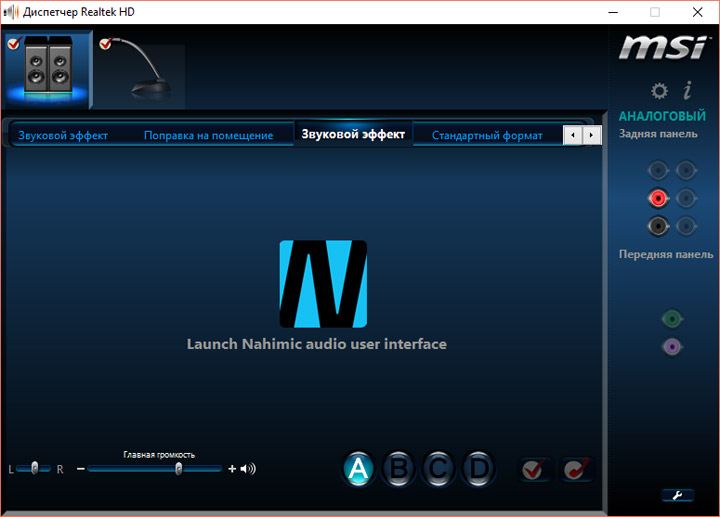

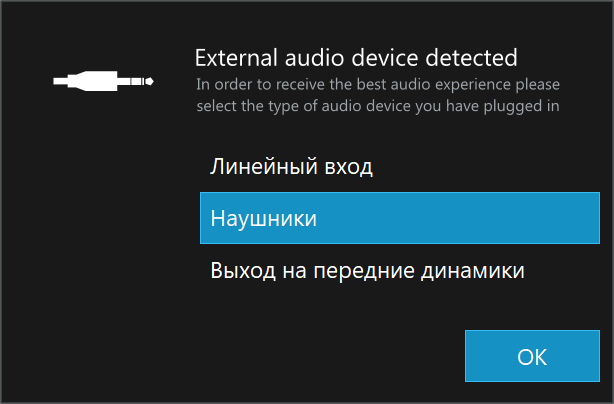

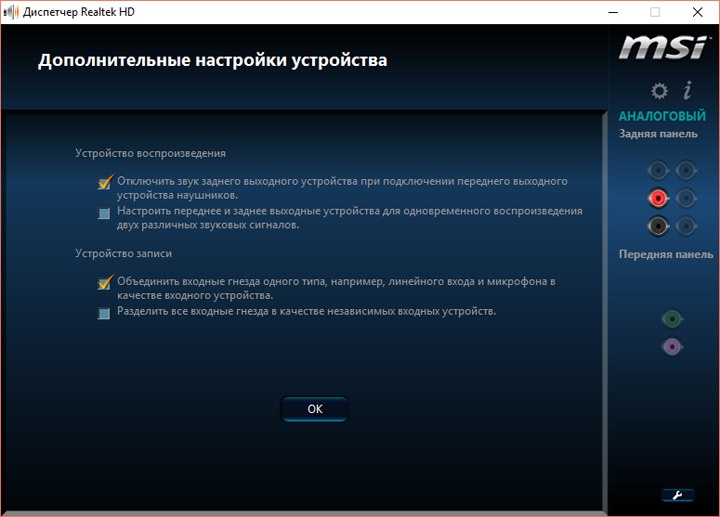

Настройка звука осуществляется мастером от Realtek. На плате отсутствуют ОУ, потому профили для подключенного оборудования обладают эффектом применения эквалайзера. Впрочем, само звучание оказалось вполне неплохим, как для бюджетного кодека. Оно, конечно, заметно уступает решениям на базе старших продуктов Realtek вроде ALC1150, но инженеры MSI смогли добиться немалого. Присутствует понятие сцены, звук достаточно разборчив, нет впечатления бесформенной массы, можно отделить один инструмент от другого при прослушивании музыки. Не хватает общей мощности в диапазоне НЧ и чистоты в ВЧ. Последнее усилителем не исправить, а вот с первым он может заметно помочь.

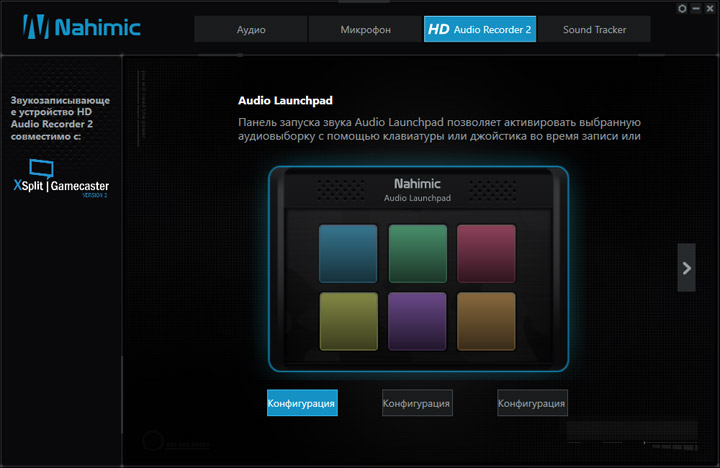

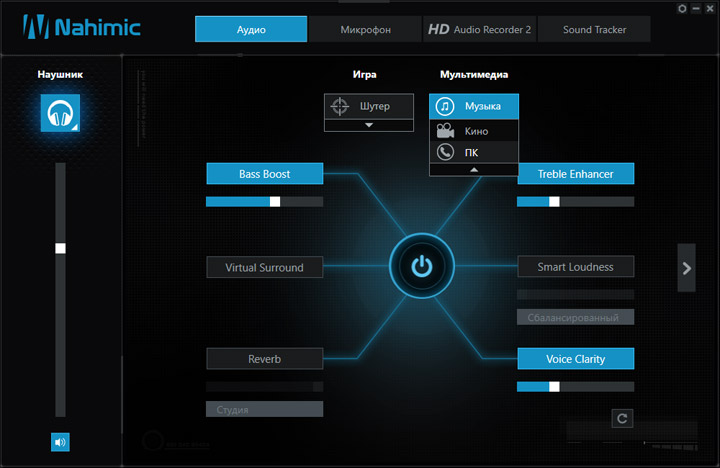

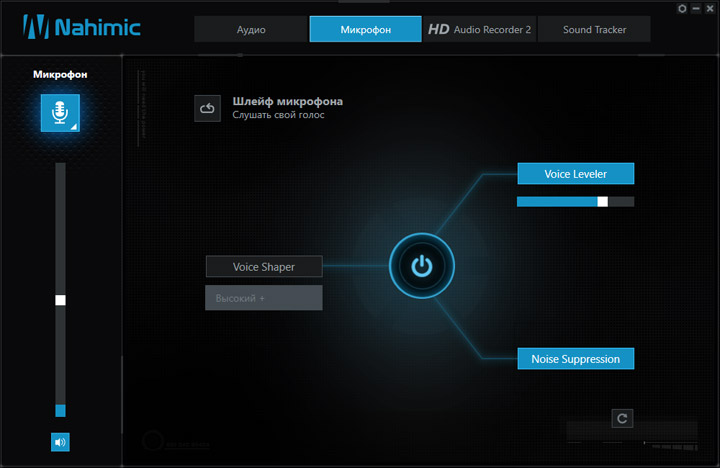

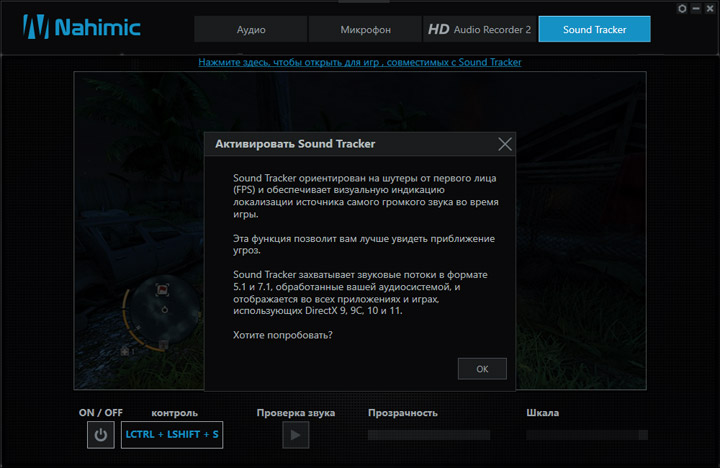

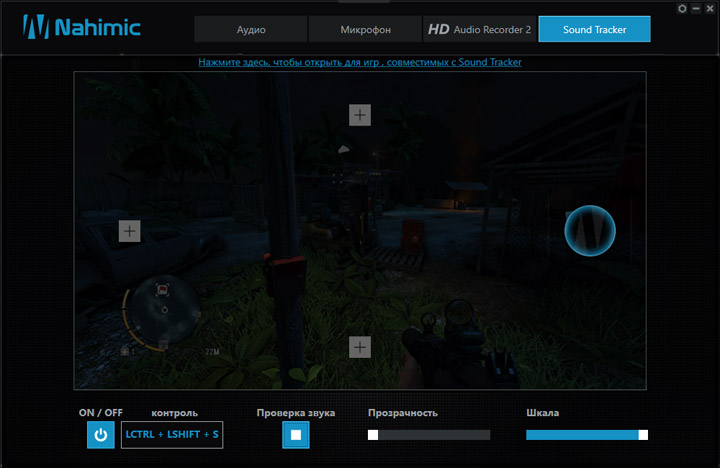

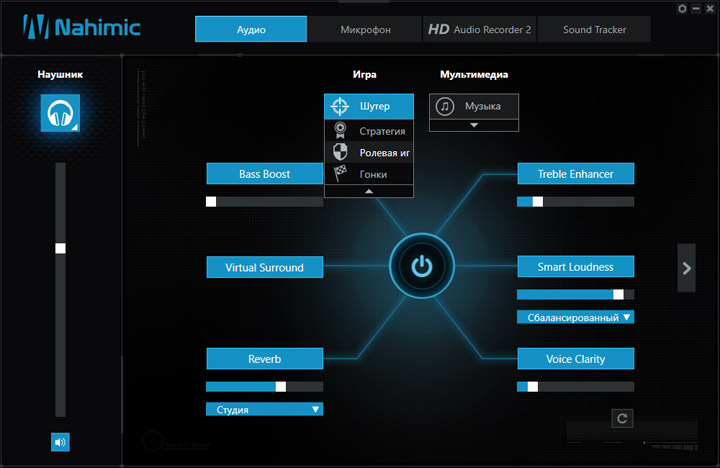

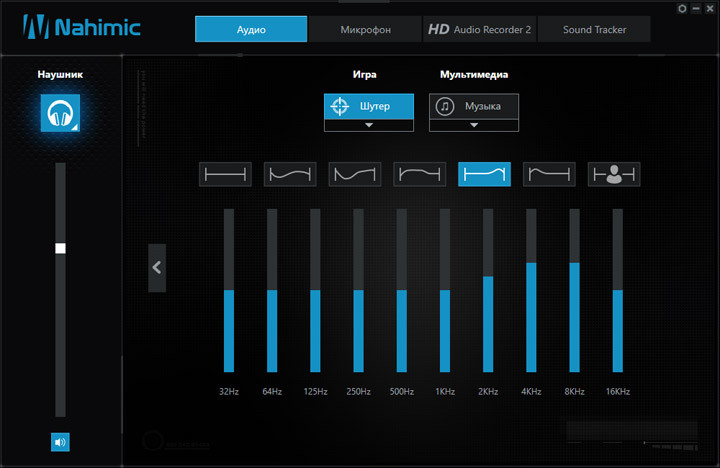

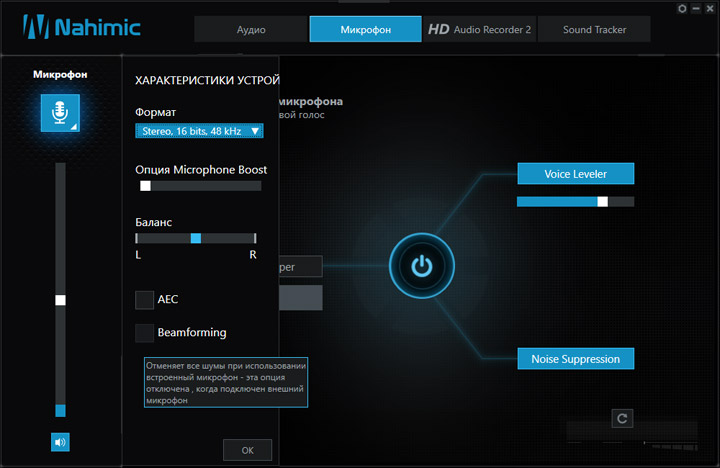

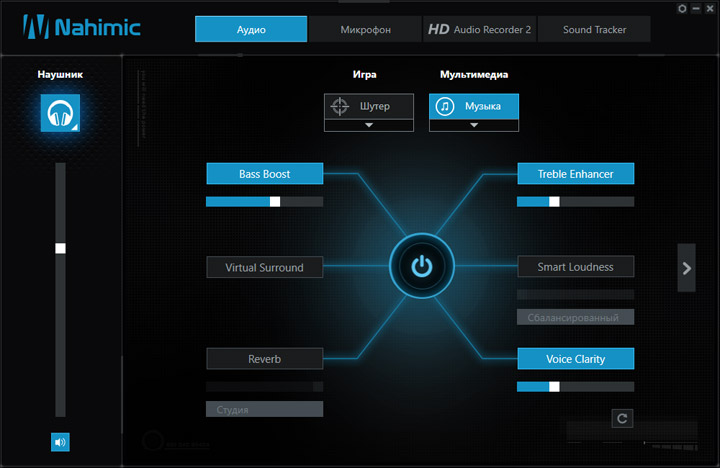

Для простого, программного решения этого вопроса предлагается использовать комплекс Nahimic. Тут есть несколько готовых сценариев и отдельных профилей, а также обособленные группы с настройками нужных областей спектра. Отдельная страница имеется и для наладки работы микрофона.

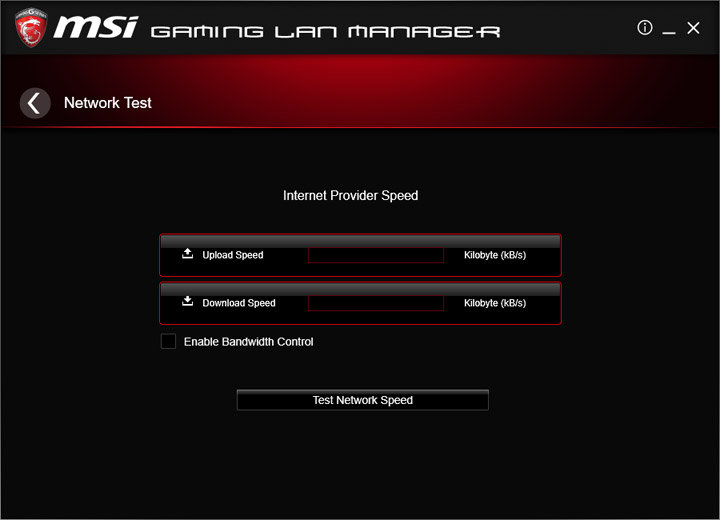

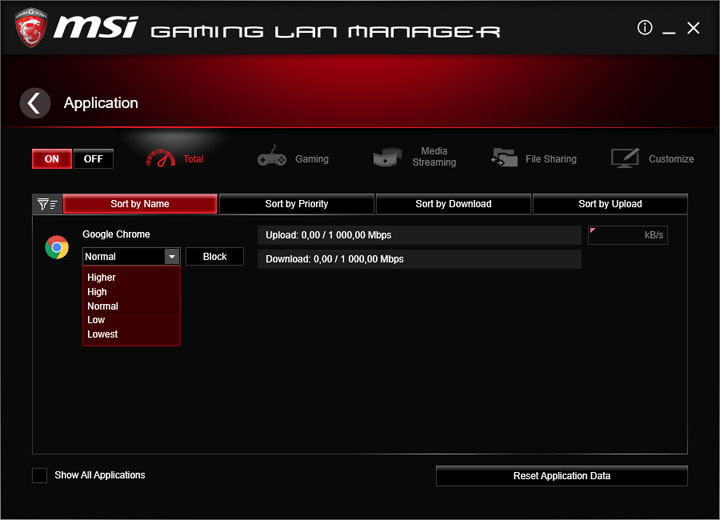

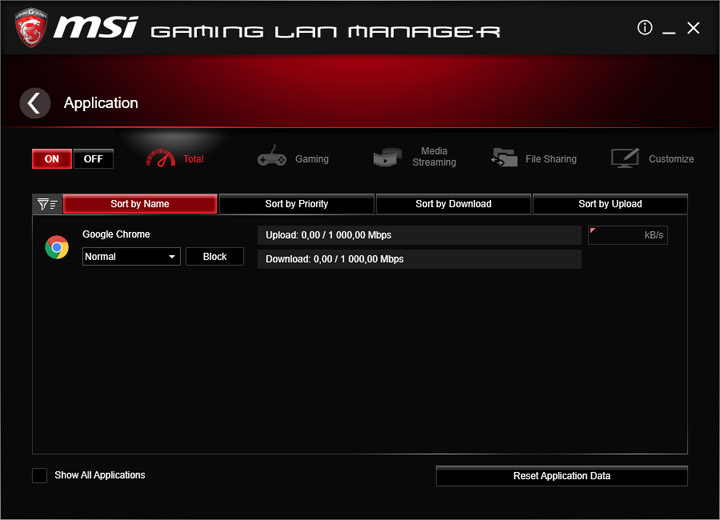

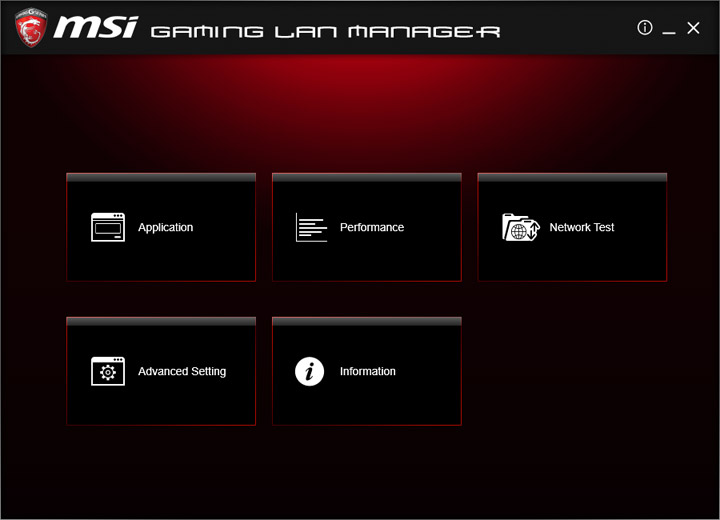

Gaming Lan Manager без проблем работает вместе с сетевым адаптером от Realtek. Утилита занимается распределением приоритета среди приложений, использующих выход в Сеть.
Ряд пробных версий программ также находится в комплекте с платой, то есть с точки зрения программного сопровождения у MSI B350 Tomahawk есть чем выделиться на фоне ближайших конкурентов.
Тестовый стенд
В состав стенда вошли:
- процессор: AMD Ryzen 7 1800X (3,6 ГГц);
- кулер: Noctua NH-U12P + Nanoxia FX12-2000;
- термоинтерфейс: Noctua NT-H1;
- память: HyperX Predator HX432C16PB3K2/16 (2×8 ГБ, 3200 МГц, 16-18-18-36-1T, 1,35 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 17.30, GeForce 381.65 (22.21.13.8165), PhysX 9.17.0329, Ryzen Balanced Power Plan.
Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.
В качестве тестов использовались следующие приложения:

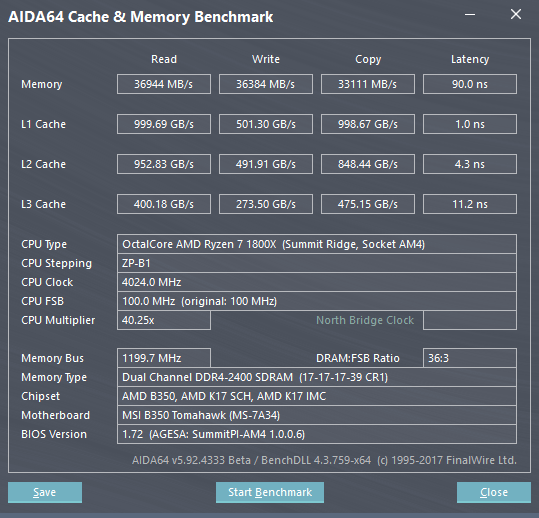

- AIDA64 5.92 (Cache & Memory benchmark);
- Super PI 1.5 XS;
- wPrime 2.10;
- x265 HD Benchmark;
- MAXON CINEBENCH R15;
- POV-Ray 3.7.0;

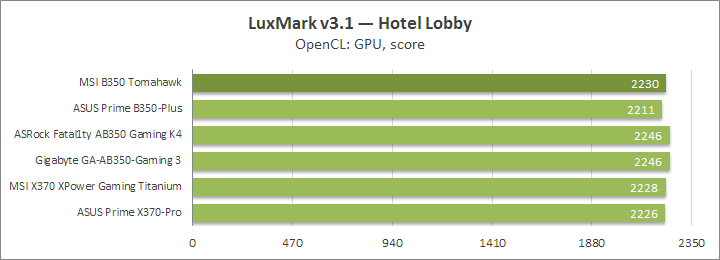

- LuxMark v3.1;
- Futuremark 3DMark 13;
- DiRT 3 Complete Edition (1.2.0.0);
- Hitman: Absolution (1.0.447.0);
- Grand Theft Auto V (1.0.877.1);
- Rise of the Tomb Raider (1.0.668.1).
За время тестирования представителей платформы AMD Socket AM4 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:
Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 AMD Chipset Drivers Windows 10 MSI B350 Tomahawk 1.72 5.92.4333 4.3.759-x64 2.3.3732 17.30 10.0.15063.540 ASUS Prime B350-Plus 0805 5.92.4306 4.3.759-x64 2.3.3732 17.10 10.0.15063.447 ASRock Fatal1ty AB350 Gaming K4 L2.54 5.90.4247 4.3.741-x64 2.3.3693 17.10 10.0.15063.332 Gigabyte GA-AB350-Gaming 3 F6 5.90.4246 4.3.741-x64 2.3.3693 17.10 10.0.15063.332 MSI X370 XPower Gaming Titanium 1.50 5.90.4220 4.3.741-x64 2.3.3693 16.60 10.0.15063.250 ASUS Prime X370-Pro 0515 5.90.4215 4.3.741-x64 2.3.3693 16.60 10.0.15063.138 Результаты тестирования
Перед началом замеров все настройки устанавливались в начальное положение. Модули памяти работали на частоте 2400 МГц.
Использование особого «Плана электропитания» на практике означает установку значения «Минимального состояния процессора» в позицию 90%, что приводит к его работе на частоте 3,7 ГГц даже в моменты простоя. Тестирование проводилось с предварительной сборкой 1.72, потому как выход финальной версии запаздывал.

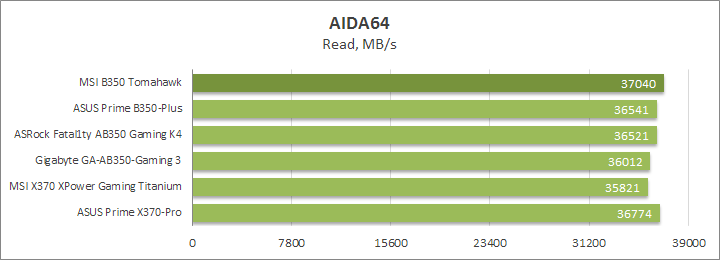

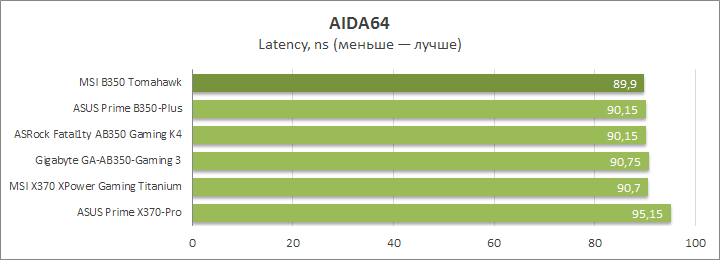

В нынешнем виде рассматриваемый продукт является лидером среди всех прежде протестированных, с точки зрения быстродействия подсистемы памяти, очевидно, инженеры MSI зря времени не проводили.

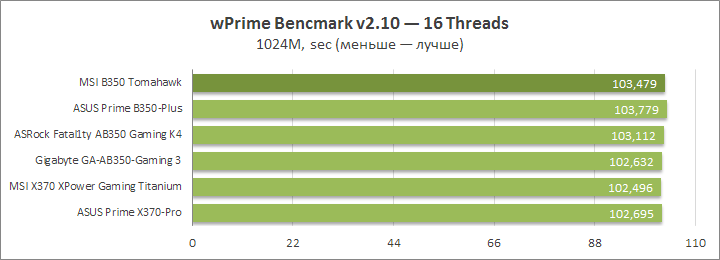

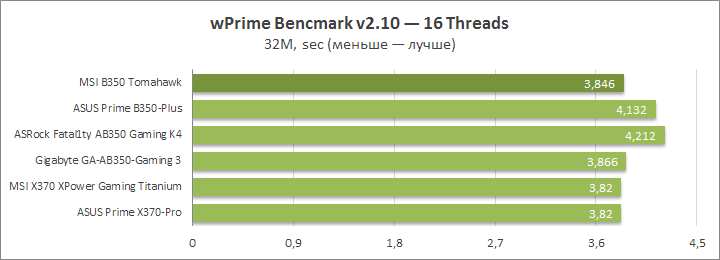

Во многопоточном wPrime у испытуемой хорошие результаты, а вот однопоточный Super PI оголяет не слишком агрессивную работу автоматического повышения частоты, вероятно, эта роль, как и было задумано в AMD, разработчиками переложена на плечи изделий с применением хаба X370.

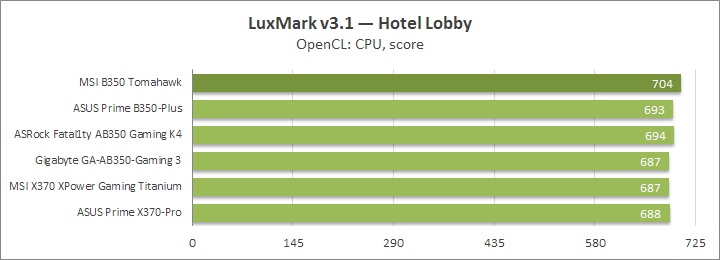

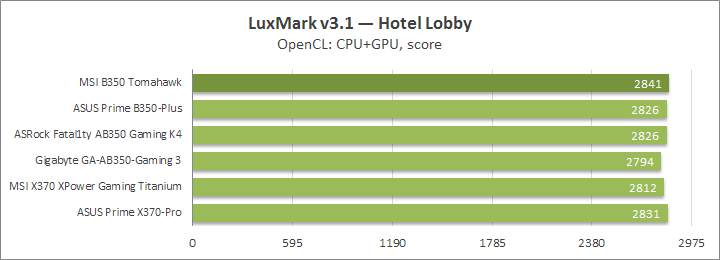

Результаты в приложениях, приближённых к реальным сценариям, не вызывают никаких вопросов.

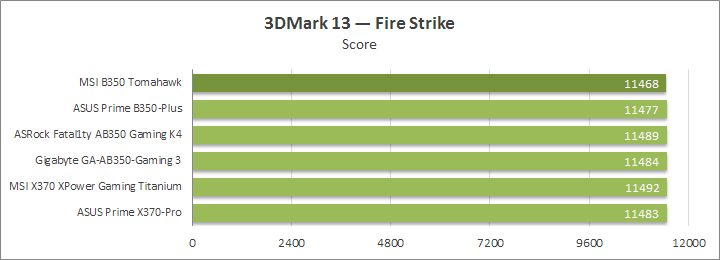

Всё хорошо оказалась и в Fire Strike.

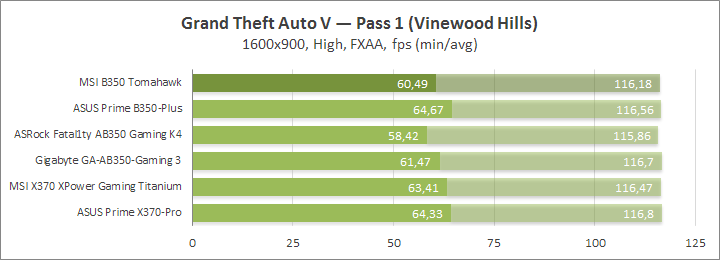

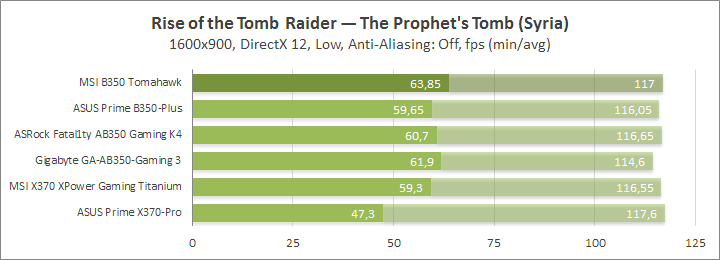

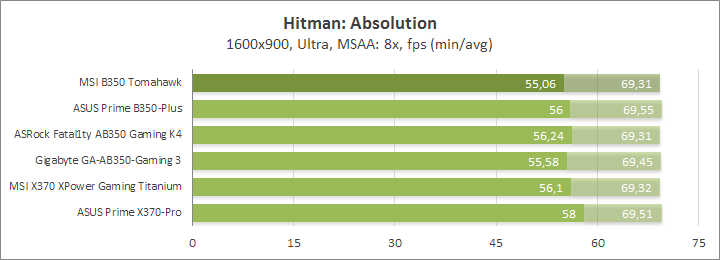

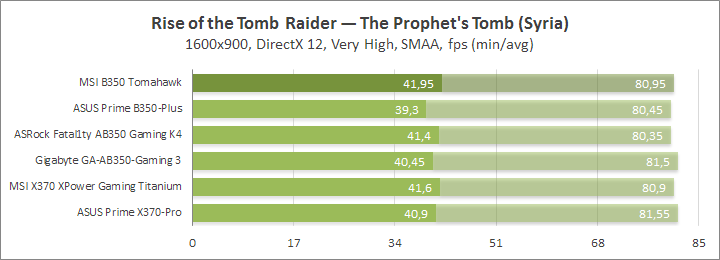

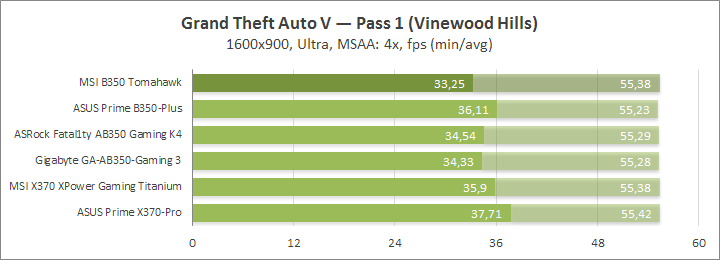

Подпортили итоговую картину результаты из GTA V, но несколько реабилитироваться после них плата смогла в Rise of the Tomb Raider, а потому общее впечатление о B350 Tomahawk приятное.

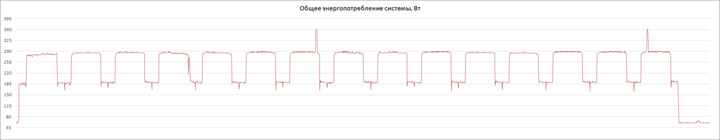

Энергопотребление системы
Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.
Главная неприятность для будущих владельцев продукта — уровень процессорного напряжения со штатными настройками системы. Как для несложных, однопоточных, так и для более тяжёлых сценариев он составлял весомые 1,469–1,488 В. При этом прочие, сопутствующие значения были обычными, для памяти это 1,2 В, у блока NB (SOC) Voltage — 0,887 В. В моменты простоя технология Cool’n’Quiet функционировала корректно, то есть уровень питающего напряжения исправно снижался. Попытки собственноручного вмешательства в настройки приведут к отказу от этой возможности, потому как можно будет задать единый действующий уровень, как и при разгоне, к которому как раз сейчас мы переходим.
Разгонный потенциал
Изменять опорную частоту здесь нельзя, она равна 100 МГц. Потому сосредоточимся на ЦП и ОЗУ.

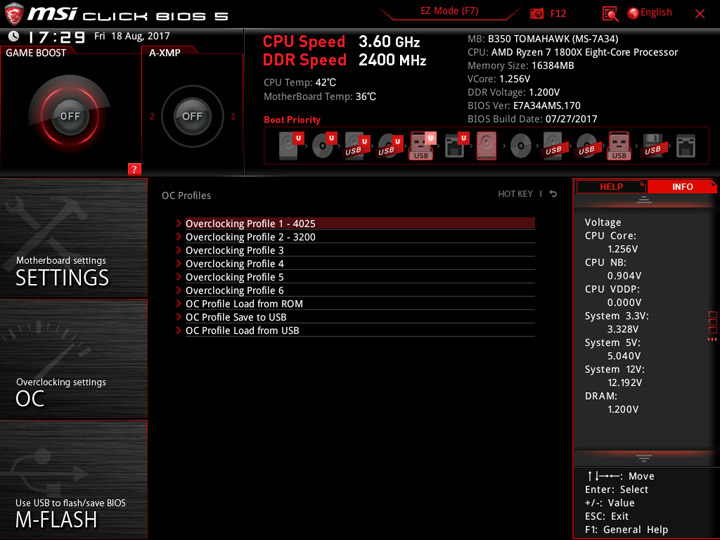

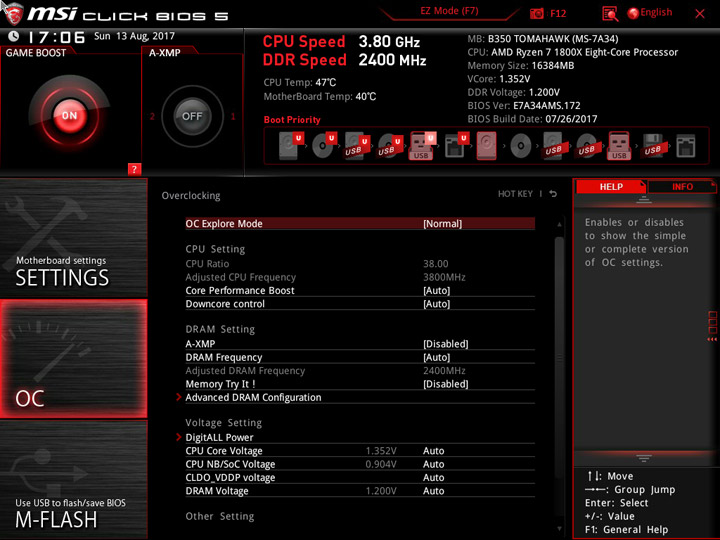

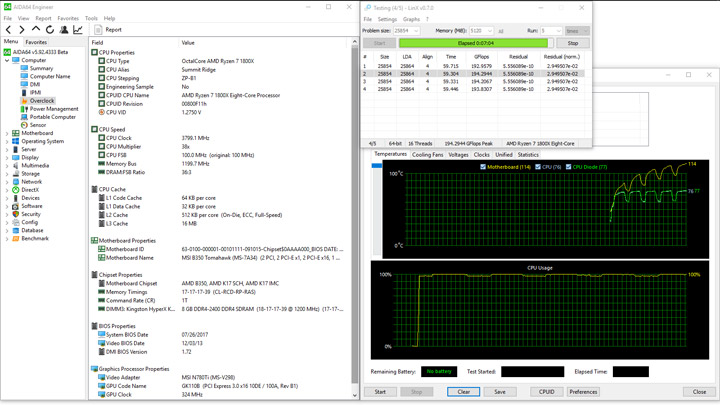

Для процессора предусмотрен всего один готовый профиль, который и проверим в деле. При его активации видимых изменений в настройках UEFI не видно (кроме изменённого цвета «индикатора» Game Boost).

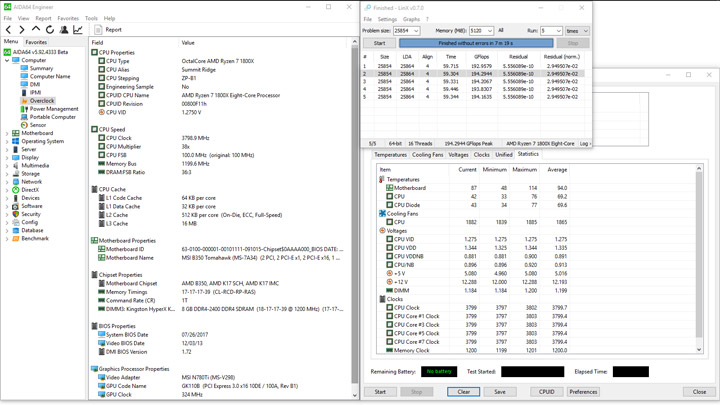

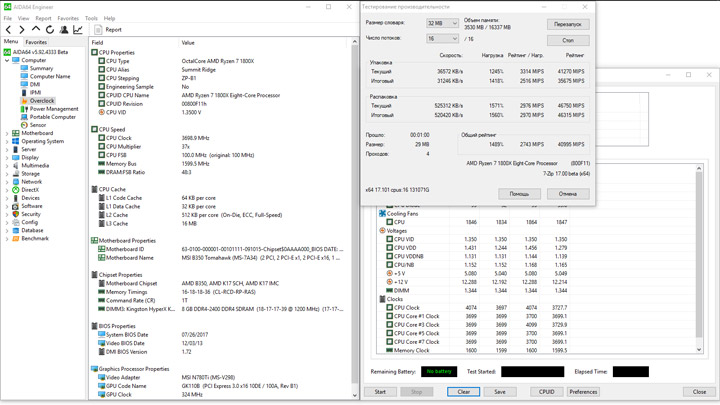

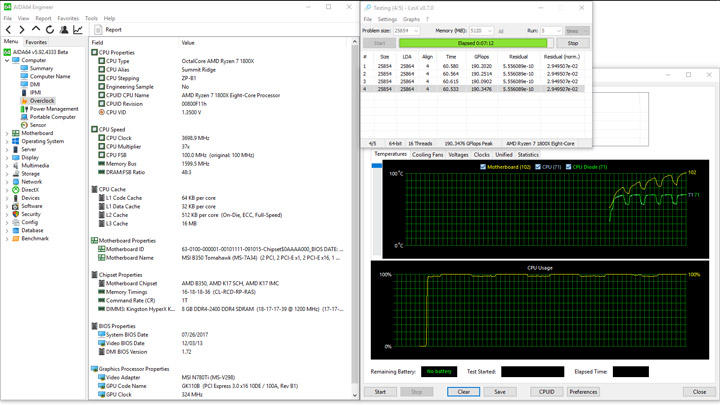

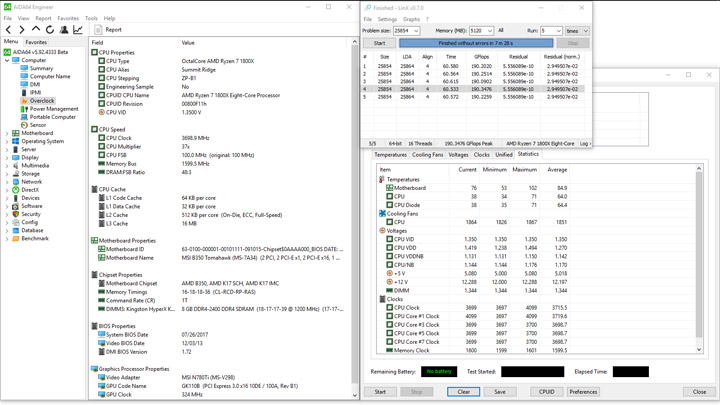

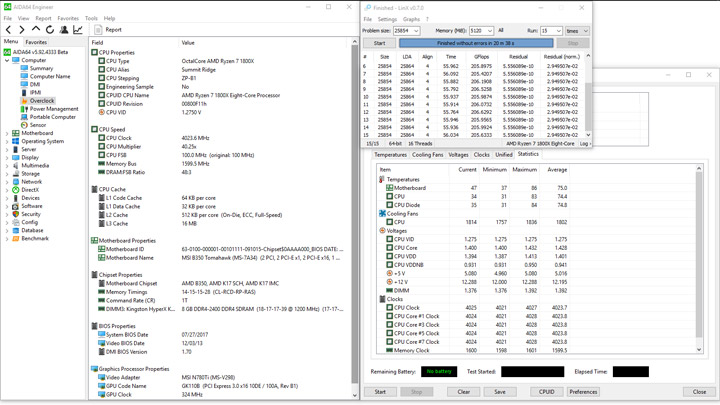

Частота оказалась равна 3,8 ГГц как для 7-Zip, так и для LinX. То есть она была зафиксирована на единой отметке, не позволяя фирменным технологиям AMD немного повышать значение в удобное время. Но кроме этого, отмечу уровень напряжения, который не был выше штатных для нашего образца 1,37 В. На самом деле реально оно не поднималось даже до 1,35 В. Таким нехитрым образом можно заставить систему работать на куда меньшем, чем со штатными отметками, напряжением, но ценой будет отказ от полноценной работы Turbo Core и XFR.
Наш тестовый комплект памяти заработал на паспортных частотах, равных 3200 МГц, без лишних действий, достаточно было активировать A-XMP.
Система работала полностью стабильно, в том числе без проблем проходила и её процедура «холодного старта». К слову о ней. На финальной версии прошивки время до появления стартового экрана составляет 13 секунд при выбранном изначально загрузчике типа Legacy+UEFI. До экрана приветствия Windows время ожидания составляет такой же период.

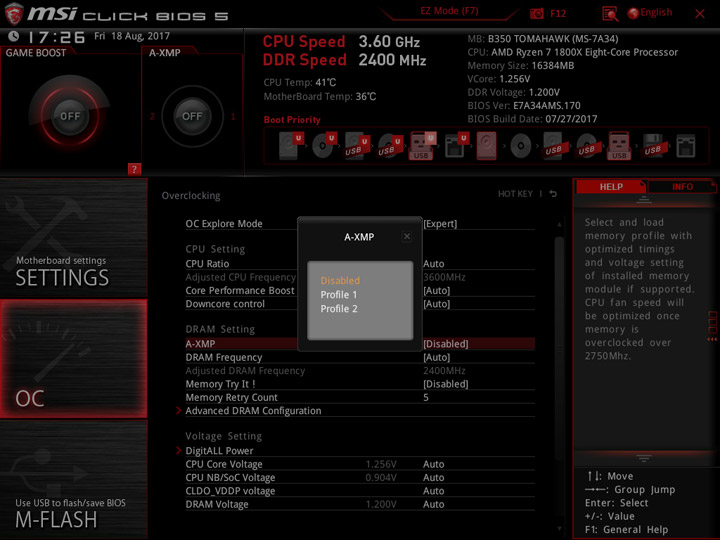

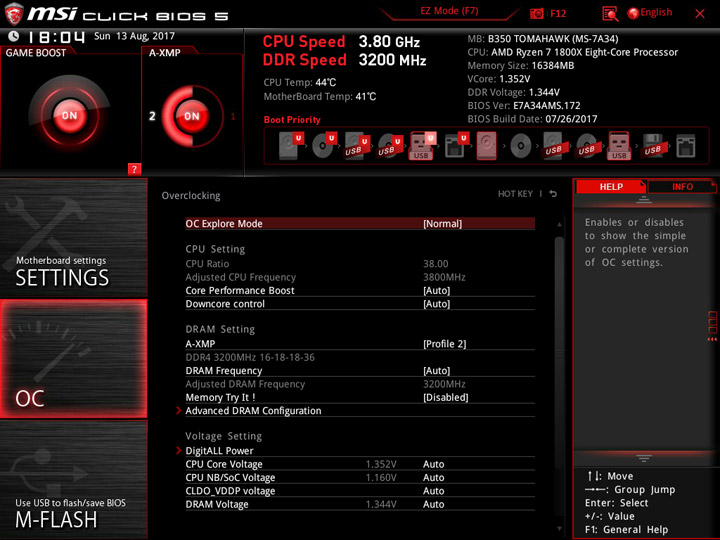

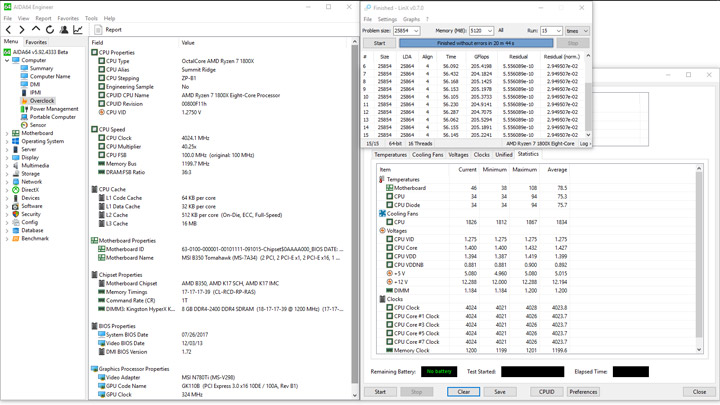

Оба автоматических механизма по разгону можно использовать одновременно.
Да, частота ЦП вновь составит фиксированные 3,8 ГГц, но и память уже будет работать при 3,2 ГГц. При этом от пользователя не потребуется совершенно никаких усилий (кроме правильно сделанного выбора в магазине с комплектующими для ПК).
Самое время поговорить о датчике, имеющем в AIDA64 обозначение Motherboard. Собственные замеры подтвердили — это показатели температуры из области VRM. Значения абсолютно реальные, мне удавалось зафиксировать участки горячее, разве что, на пару градусов. Что интересно, ни в UEFI, ни в фирменном ПО эта переменная не фигурирует, но во время разгонных мероприятий она может заметно облегчить наладку системы.
Все предыдущие сценарии не затребовали использования особых мер при охлаждении платы, но будущие мероприятия будут намного жёстче. Начнём с разгона процессора. Наш экземпляр умеет работать на частоте 4025 МГц при напряжении 1,43 В. Установка последней переменной в необходимую позицию приводила систему к неминуемой перезагрузке после нескольких минут стресс-теста, потому я попытался её немного снизить, достаточным положением оказались 1,4 В при сопутствующем профиле LLC «Mode 2». С ним срединный уровень оказывается наиболее близким к установленному значению, а разброс не превышает 0,02 В. Такую стабилизацию у недорого продукта я считаю замечательной.

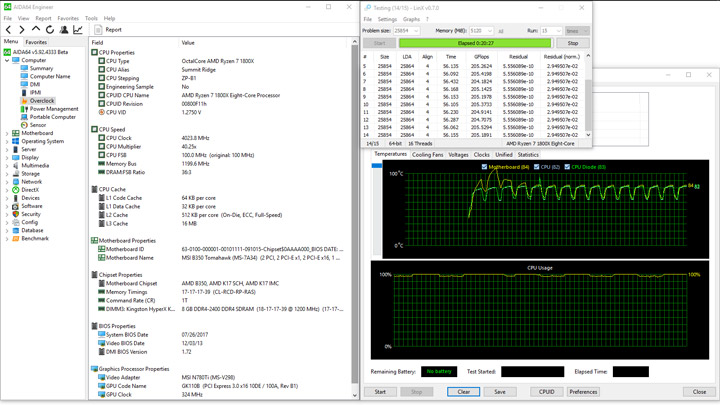

На графике можно видеть стремительный рост температуры на плате, но уже на третьем цикле работы LinX я задействовал принудительное охлаждение, дабы избежать отключения (или перезагрузки ПК). К слову, высокое питающее напряжение приводит к перезагрузке даже если позаботиться о надлежащем обдуве всех компонентов. B350 Tomahawk стала первой платой из продуктов на базе B350, когда не потребовалось обдувать именно тыльную сторону VRM, напрямую, а оказалось достаточно подать поток воздуха с лицевой стороны — на радиатор и прилегающую область. Действующие при этом значения видны на графиках, они оказались почти такими же, как и температура у процессора. Немаловажным является и факт совпадения результатов замеров температуры с датчика CPU и CPU Diode. В итоге максимальный режим работы нашего Ryzen 7 1800X был здесь полностью раскрыт.

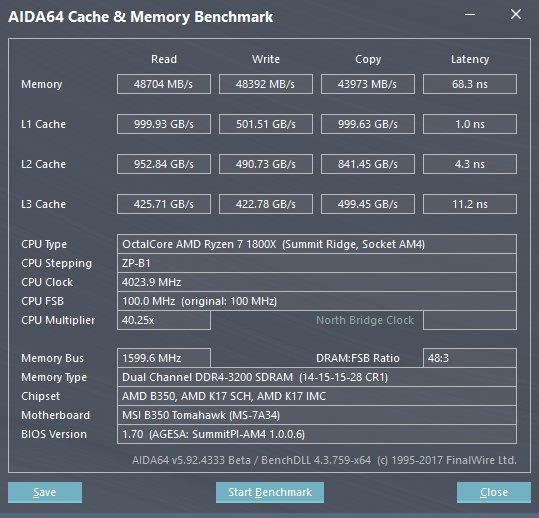

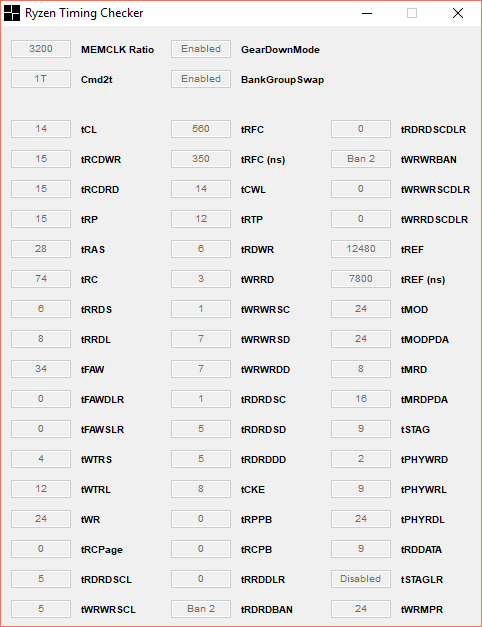

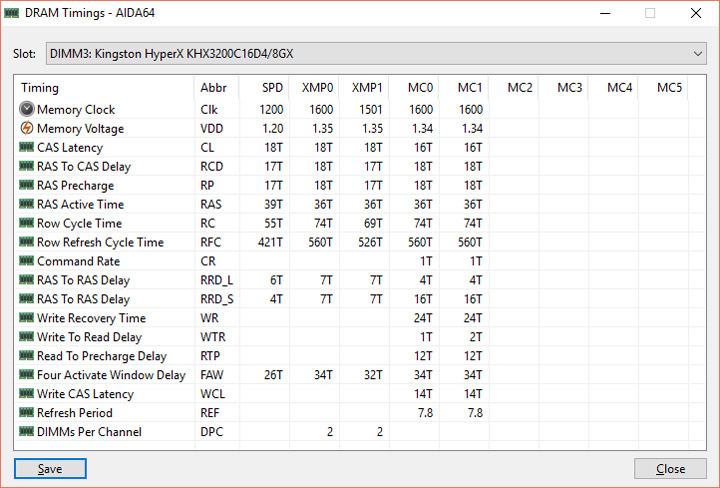

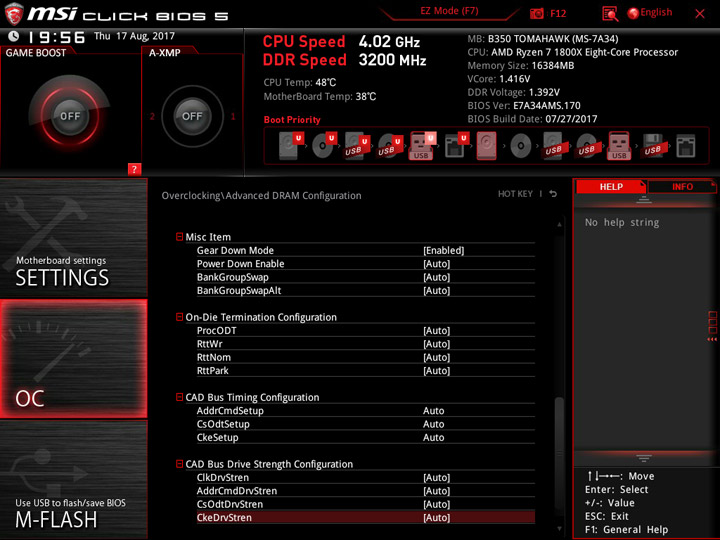

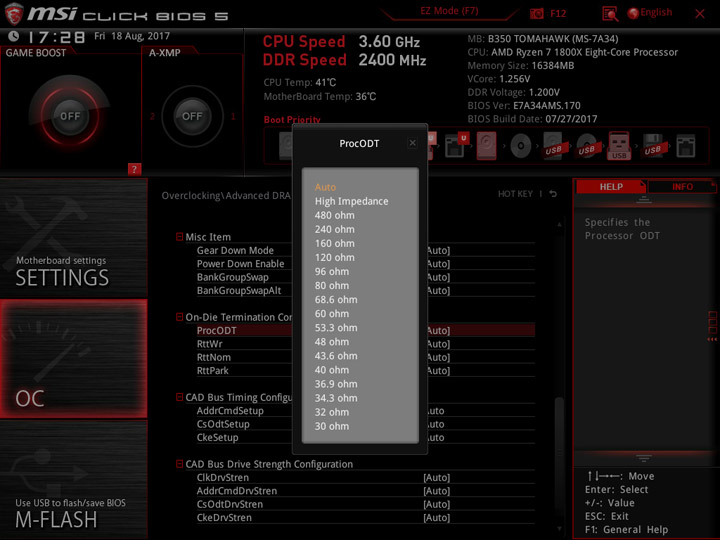

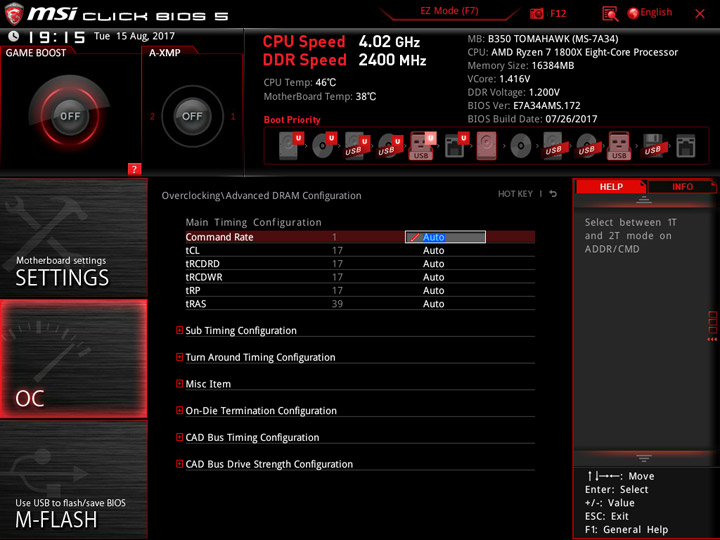

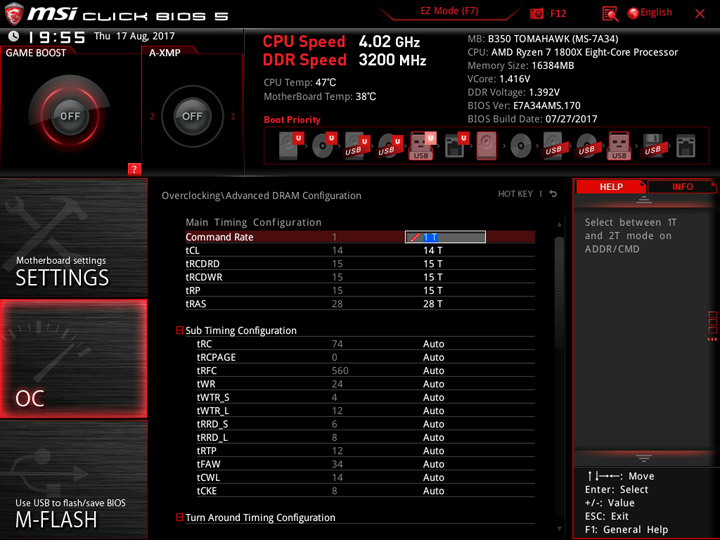

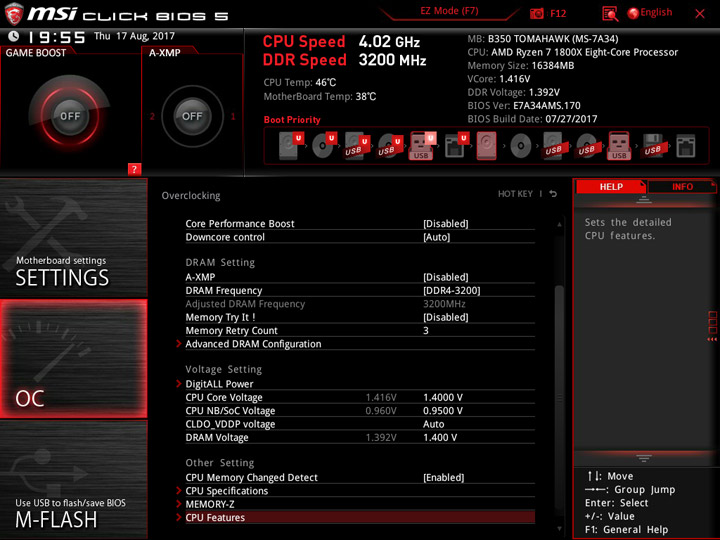

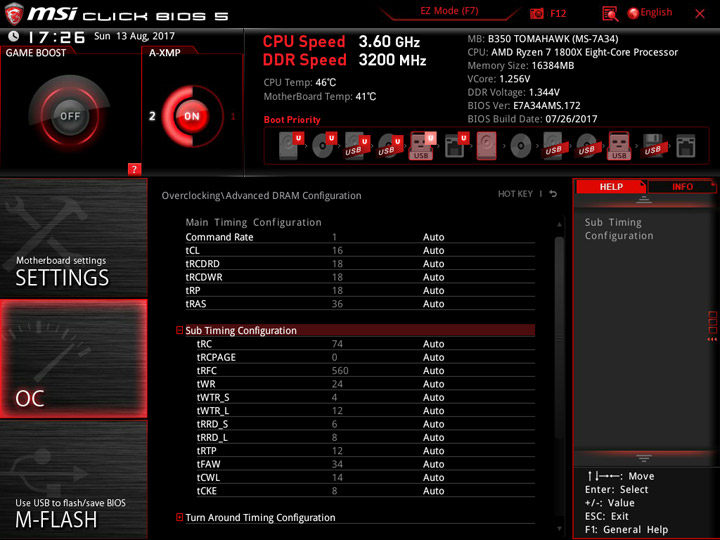

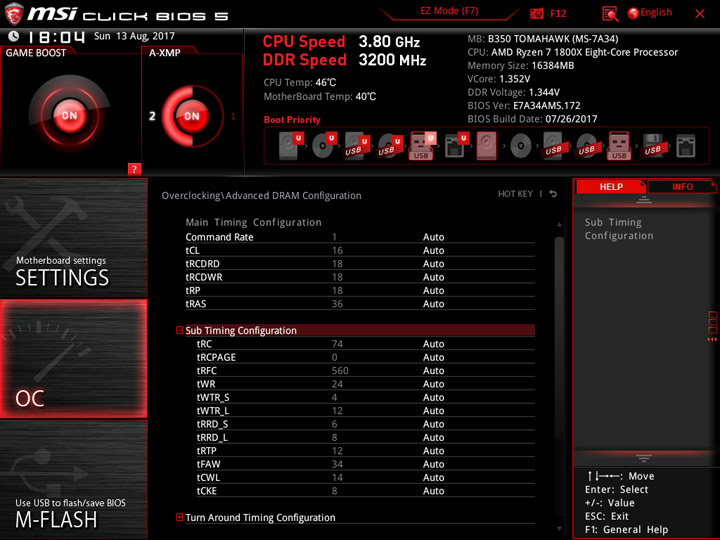

Разгон памяти проходил уже при участии финальной сборки микрокода. Для работы нашего набора на привычной схеме 14-15-15-28-1T и частоте 3200 МГц потребовалось вручную активировать Gear Down Mode. Что интересно, использование механизма A-XMP активирует его сразу же, а вот при ручных установках положение Auto, очевидно, означает его деактивированное состояние. Иначе говоря, в таком положении система не проходит POST. Никаких других манипуляций больше не потребовалось. Напряжение на модулях я повышал до 1,4 В, а для NB (SOC) Voltage достаточно было 0,95 В. ЦП работал в таком же режиме, как и в прошлом испытании.
Отклонение (точнее, уменьшение) величин DRAM Voltage и NB Voltage, как и в случае с ЦП, составляет около 0,02 В, что вполне допустимо для недорогой платы. Обдув VRM был организован по принципу, применённом тестом выше, — вентилятор Cooler Master BP806012M BA накладывался поверх основного радиатора на VRM.
О нагреве системы стабилизации питания уже было сказано выше, могу дополнить сведения температурой радиатора, он грелся до 65 °C, когда компоненты в этой области прогревались до 100 °C (в моменты этих замеров обдув исключался). У каналов, предусмотренных под NB Vоltage, беспокоиться не о чем, там без вентилятора не было отметок выше 60 °C. В картину потребление пятиваттный вклад внёс дополнительный охлаждающий вентилятор. Без учёта всплесков, вызванных фоновой активностью процессов в Windows, потребление уложилось в границы 58–291 Вт. Очень неплохой результат, свидетельствующий о хорошем КПД преобразователя.
Вывод
Разбить вывод я бы хотел на две части. Первая будет о продукте с его штатными настройками. Он обладает хорошей и удобной прошивкой, но немалое число пользователей до сих пор не решается пользоваться подобным способом наладки системы. Для них важны гарантированные производителем возможности. Новый ПК будет обладать приличным быстродействием, но ценой выступит повышенный расход энергии, а всё из-за увеличенного напряжения на процессоре. Оно же вызовет дополнительный и ненужный нагрев. Продукт номинально принадлежит к игровой серии, это выливается в весомую программную поддержку, есть немало утилит как от специалистов MSI, так и от других компаний, все они так или иначе расширяют рядовые возможности собранного компьютера.
Для работы системы на повышенных частотах придётся вмешаться в настройки, и здесь испытуемая меня только радовала. Экспертный режим настроек подразумевает указание количества попыток пуска с новыми параметрами, изначально их пять, но число смело можно снизить до трёх, как мне кажется. После всех неудачных попыток происходит загрузка с безопасными настройками и появляется возможность внести изменения. Это крайне полезное умение, которое пригодится при разгоне памяти. Но пользователь вполне может рассчитывать и на разгон в один клик, выбирая готовый профиль XMP. В нашем случае всё работало сразу же и не требовало дополнительных вмешательств.

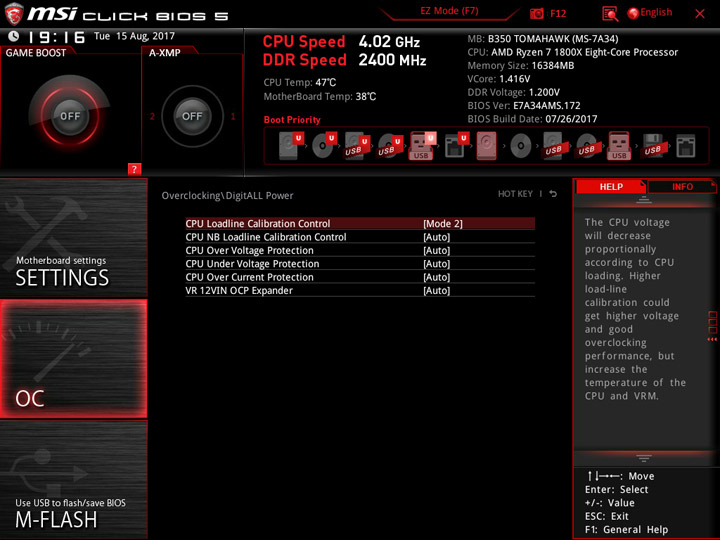

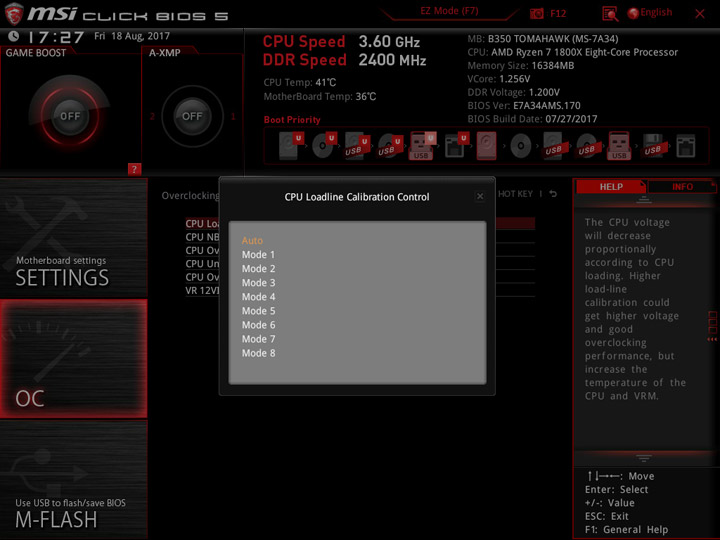

При разгоне ЦП пригодится имеющийся набор профилей LLC, а также плюсом выступит скрытый потенциал в виде имеющегося термодатчика, расположенного в окрестностях стабилизатора напряжения ЦП. Пожалуй, самый весомый минус — указание напряжения процессора в явном виде, из-за чего не будет возможности его снижения в простое. Но ручная активация Cool’n’Quiet спасёт положение путём управления множителем ЦП, но и без этого потребление системы без нагрузки окажется невысоким.
В целом, рассмотренный продукт я могу обозначить как наиболее подходящий в нынешнем виде образец платы на базе B350, подходящей как для разгона ОЗУ, так и для разгона ЦП. Безусловно, нагрев элементов питания заметен и не мал, но средства для борьбы с ним в этот раз потребовались самые щадящие. А при использовании хорошо продуваемого корпуса и системы охлаждения не башенного типа, возможно, удастся найти удачный баланс между достаточным разгоном и не слишком высокой температурой без применения специальных мероприятий. Отдельно порадовала система стабилизации напряжений и мониторинга, к их работе нет никаких замечаний. Этот продукт, конечно, не идеален, но нет веских причин для разубеждения от покупки этой модели экономных оверклокеров.
