Тест и обзор: Gigabyte GA-Z97X-UD5H-BK – добротная материнская плата на Intel Z97
Страница 1: Тест и обзор: Gigabyte GA-Z97X-UD5H-BK – добротная материнская плата на Intel Z97
Новая платформа Wildcat Point уже вышла на рынок, она хорошо дополняет новые процессоры Intel «Devil’s Canyon», представленные на нынешней выставке Computex. Для первой волны обзоров материнских плат на Intel Z97 мы выбрали по одной модели от четырёх самых сильных производителей. Сначала мы провели тесты ASUS Z97 Deluxe, затем опубликовали обзор ASRock Z97 Extreme4. Наконец, на страницах Hardwareluxx вышел обзор MSI Z97 MPOWER MAX AC. Теперь настало очередь материнской платы от Gigabyte. В нашем обзоре мы рассмотрим новую материнскую плату GA-Z97X-UD5H-BK от Gigabyte, ориентированную на верхний ценовой сегмент.
Не только MSI представила существенно переработанную версию материнской платы, но и Gigabyte также добавила к своему ассортименту новые модели с новым названием. Например, появились модели Gigabyte GA-Z97X-Gaming 3, GA-Z97X-Gaming 5 и GA-Z97X Gaming 7 из новой игровой линейки. Новая модель UD5H вышла в двух версиях: GA-Z97X-UD5H-BK и GA-Z97X-UD5H, первая как раз и рассматривается в нашей статье. Обе материнские платы оснащены одинаковыми базовыми функциями, но версия BK является вариантом Black Edition, предоставляя покупателю ряд преимуществ, которые мы рассмотрим ниже.
На печатной плате верхнего ценового сегмента появились новые функции, которые обеспечиваются чипсетом Z97 PCH, а именно слоты M.2 и SATA Express. Можно устанавливать до трёх видеокарт, причём все три слота поддерживают PCIe 3.0. Кроме того, доступны восемь портов USB 3.0 и шесть USB 2.0, а также шесть портов SATA 6G. Что касается сетевого подключения LAN, то пользователь может свободно выбирать между NIC Killer или Intel. Конечно, Z97X-UD5H-BK можно использовать и для разгона, на плате есть соответствующие точки прямого измерения напряжений. Обычная версия продаётся по цене от 6,6 тыс. рублей в России или 152 евро в Европе. За Black Edition вам необходимо заплатить от 6,8 тыс. рублей в России или 181 евро в Европе.
Базовый дизайн материнской платы у новой Z97 не изменился. Мы специально запросили у Gigabyte версию Black Edition, чтобы оценить, насколько доплата за дополнительные функции обоснована – отличий от обычной модели UD5H не так и много. Печатная плата, а также слоты и порты имеют чёрную расцветку. Разве что раскраска радиаторов у модели BK содержит больше чёрного, чем жёлтого. У обычной версии наоборот. Для обеих материнских плат требуется корпус с поддержкой формата ATX.
Спецификации
Ниже приведены технические характеристики:
| Формат материнской платы | ATX |
|---|---|
| Производитель и модель | Gigabyte GA-Z97X-UD5H-BK |
| Сокет CPU | LGA1150 |
| Розничная цена | от 6,8 тыс. рублей в России 181 евро в Европе |
| Сайт производителя | Официальная страница Gigabyte GA-Z97X-UD5H-BK |
| Функции северного моста/CPU | |
| Чипсет | Intel Z97 Express |
| Память и тип | 4x DDR3 (два канала) |
| Подсистема памяти | Макс. 32 Гбайт (планками по 8 Гбайт) |
| SLI / CrossFire | CrossFireX (3-Way), SLI (2-Way) |
| Встроенные функции | |
| PCI-Express | 3x PCIe 3.0 x16 (x16/-/-, x8/x8/-, x8/x4/x4) 2x PCIe 2.0 x1 |
| PCI | 2x PCI |
| Контроллеры Serial ATA, SAS и ATA | 4x SATA 6G с поддержкой RAID 0, 1, 5, 10 через Intel Z97 2x SATA 6G с поддержкой RAID 0, 1, 5, 10 через Marvell 88SE9172 1x SATA Express через Intel Z97 1x слот M.2 через Intel Z97 (общий) |
| USB | 8x USB 3.0 (6x на панели ввода/вывода, 2x через гребенку), четыре напрямую через Intel Z97, четыре через Renesas uPD720210 6x USB 2.0 через Intel Z97 (2x на панели ввода/вывода, 4x через гребёнку) |
| Видеовыходы | 1x HDMI-выход 1.4a, 1x DVI, 1x VGA |
| WLAN / Bluetooth | — |
| Thunderbolt | — |
| LAN | 1x Intel I217-V Gigabit-LAN 1x Qualcomm Atheros Killer E2201 Gigabit-LAN |
| Аудио | 8-канальный Audio Boost аудио кодек (Realtek ALC1150) |
Материнская плата имеет чёрный текстолит, упаковка тоже чёрная – с первого взгляда видно, что перед нами модель Black Edition. Слева вверху можно видеть логотип компании, по центру – надпись «Black Edition», в самом низу указана модель.
Аксессуары в комплекте поставки
В комплект поставки входят следующие аксессуары:
- Заглушка ввода/вывода
- Руководство материнской платы, DVD с утилитами и драйвером
- Руководство пользователя на нескольких языках
- Четыре кабеля SATA
- Мостик 2-Way SLI
Комплект поставки оказался разочаровывающе скуден. Кроме обязательных аксессуаров мы обнаружили только четыре кабеля SATA и мостик 2-way SLI.
< >Тест и обзор: Gigabyte GA-Z97X-UD5H-BK – добротная материнская плата на Intel Z97
Gigabyte GA-Z97X-UD5H-BK | Функции и раскладка (1)
Обзор материнской платы GIGABYTE GA-Z97-HD3
GIGABYTE GA-Z97-HD3 ‒ доступная материнская плата на топовом чипсете от Intel для платформы LGA1150, выполненная в рамках линейки Ultra Durable. Согласно общей концепции классической серии устройство получило две микросхемы BIOS, защиту USB и LAN-портов от электростатических разрядов, защиту от влаги и прочие элементы, повышающие надежность. Посмотрим, на что способна полноформатная модель стоимостью порядка $130.
Курс PR-КОММУНІКАЦІЇ.
Підвищити імідж компанії, та стати акулою PR? Легко!
Комплект поставки
Плата поставляется в стандартной по размерам упаковке. Внутри можно обнаружить диск с программным обеспечением и драйверами, заглушку на заднюю стенку корпуса, два кабеля SATA и документацию.
Никаких дополнительных «плюшек» не предусмотрено, это сделано для удешевления конечного продукта.
Дизайн и компоновка
Достав материнскую плату из упаковки, сразу бросается в глаза несколько уменьшенные габариты, как для устройства формата ATX – 305×190 мм.
Материнская плата является представительницей серии Ultra Durable. Модель основана на чипсете Intel Z97, поддерживая процессоры Intel Core, как 4-го поколения (Haswell), так и будущие чипы с архитектурой 5-ой генерации (Broadwell).
Ярким и запоминающимся внешним видом GIGABYTE GA-Z97-HD3 похвастаться не может. Модель несколько аскетичная, перед нами типичная «рабочая лошадка» без излишеств. Можно лишь выделить два золотистых радиатора, один из которых используется для охлаждения элементов VRM, а второй для чипсета. Радиаторы имеют сложную форму профиля, увеличивающую площадь рассеивания тепла. PCB выполнена в черном, однако через толщу лака на поверхности платы хорошо видны коричневые дорожки.
Курс PROJECT MANAGER.
Управляйте проєктами своєї компанії як майстер!
Стабилизатор напряжение питания процессора выполнен по четырехфазной схеме, а для подачи дополнительного питания используется 8-контактный разъем ATX 12V.
Для установки оперативной памяти доступно четыре слота. Максимальный поддерживаемый объем ОЗУ составляет 32 ГБ, а пиковая рабочая частота планок DDR3 может достигать 3100 МГц. Фиксация модулей происходит благодаря двустороннему механизму.
Среди доступных слотов расширения пара PCI Express 3.0 x16 (один из них работает в режиме x4), два PCI Express x1 и такое же количество PCI. При использовании PCI Express 2.0 x16 будут недоступны разъемы PCI Express x1, поскольку пропускная способность делиться между перечисленными разъемами. Слоты PCI могут понадобиться для использования хорошо зарекомендовавших себя «старых-добрых» звуковых карт, плат захвата изображения, ТВ-тюнеров и прочего. Для реализации поддержки PCI используется отдельный контроллер, поскольку чипсеты Intel уже давно не поддерживают шину PCI.
GIGABYTE GA-Z97-HD3 позволяет использовать одновременно два графических адаптера Radeon в режиме CrossFire. Режим SLI не поддерживается, потому как, по мнению NVIDIA, конфигурации x16+x4 недостаточно для синхронизации работы двух видеокарт с ее чипами.
Плата имеет базовое оснащение, потому отсутствие дополнительных органов управления и индикаторов не вызывает удивления. Подобные элементы пригодятся разве что на открытом стенде, а в подобных условиях рассматриваемая модель вряд ли будет использоваться. Потому зачем платить за то, что точно не пригодится?
Хочется отметить особое плетение волокон текстолита, позволяющее устройству работать в условиях повышенной влажности, а также наличие защиты портов USB и розетки Ethernet от электростатических разрядов.
У нижней кромки платы расположены разъем для вывода аудиопортов на переднюю панель, двухконтактный S/PDIF и COM-порт и LPT. Также имеются три внутренних разъема USB 2.0, джампер для очистки CMOS-памяти и панель для подключения управляющих кнопок и индикаторов. К слову, для удобства подключения последних используется цветовая маркировка коннекторов.
На правой стороне расположен разъем USB 3.0, с помощью которого можно вывести два соответствующих порта.
На плате установлено две микросхемы BIOS. Производитель уже довольно давно начал использовать технологию DualBIOS, которая может очень выручить если возникнут проблемы с работой основного чипа с прошивкой. Если такая ситуация возникнет, произойдет автоматическое переключение на вторую микросхему, для беспроблемной загрузки системы. Никаких ползунков или кнопок для переключения микросхем вручную не предусмотрено, только автоматический режим.
Вентиляторы могут быть подключены с помощью четырех разъемов, три из которых 4-контактные, а один 3-контактный. Для нужд процессорного охладителя предназначен один разъем белого цвета, остальные имеют черный окрас. Плата дает возможность регулировки оборотов как 3-х, так и 4-контактных вентиляторов.
Для подключения накопителей предусмотрено шесть портов SATA 6 Гб/c. В данном случае разъемы сориентированы вертикально плоскости материнской платы. При использовании второй видеокарты или габаритной платы расширения стоит учесть, что доступ к четырем портам SATA будет затруднен. Частично решить проблему в такой ситуации помогут интерфейсные кабели с Г-образными коннекторами.
Курс MOTION DESIGN
Розкривайте свій творчий потенціал та створюйте динамічні анімації з основами Motion Design!
SATA Express и порт M.2. не предусмотрены в GIGABYTE Z97-HD3. Устройства с подобным интерфейсом все еще являются эксклюзивными диковинками, но в недалеком будущем, когда накопители с SATA Express и M.2 станут привычным явлением, соответствующие порты пригодились бы. Если наличие портов, позволяющих подцепить SSD посредством PCI Express, кажется для вас важным, GIGABYTE предлагает модель схожей функциональности, но с необходимыми портами – GIGABYTE GA-Z97-D3H.
За звук отвечает кодек Realtek ALC887, благодаря которому есть возможность использовать восьмиканальные звуковые комплекты. Аудиотракт на плате не отделен, как это можно наблюдать в более дорогих моделях.
На обратной стороне модели нет активных элементов. Радиаторы чипсета и элементов VRM крепятся с помощью пластиковых фиксаторов.
Интерфейсная панель включает два порта USB 2.0, комбинированный PS/2, четыре USB 3.0 и розетку RJ-45. Для вывода изображения отвечают D-Sub, DVI-D и HDMI. Стоит акцентировать внимание на том, что интерфейс HDMI соответствует стандарту 1.4a, поддерживая разрешения 4К, вплоть до 4096×2160 точек. За подключения акустики отвечают шесть «джеков» по 3,5 мм.
UEFI и программное обеспечение
Современные платы от GIGABYTE оснащаются красивой и удобной UEFI, GA-Z97-HD3 не стала исключением.
Заходя на главный экран UEFI мы видим привычное для последних моделей GIGABYTE графическое окно Startup Guide с базовыми настройками .
Курс ADOBE PREMIERE З НУЛЯ.
Навчіться робити вражаючі відео за допомогою найпопулярнішої програми монтажу — Adobe Premiere!
Для более тонкой настройки системы имеются режимы Smart Tweak, Smart Tweak HD и Classic. Smart Tweak HD от Smart Tweak отличается разрешением, а именно 1920×1080 точек в сравнении с 1024×768 точек у версии без приставки HD, и наличием дополнительной информации о состоянии процессора, системных датчиков и памяти по бокам экрана. В режиме Smart Tweak дополнительных информационных панелей нет, для показаний системы мониторинга выделен отдельный раздел в меню.
Режим Classic Mode придется по вкусу любителям старого-доброго интерфейса BIOS. Несмотря на олдскульный внешний вид, поддерживается управление курсором, но удобней все-же управлять с клавиатуры.
Количества регулировок вполне хватит для тонкой настройки любого компонента системы. Напряжения процессора можно увеличить вплоть до 1,8 В, а оперативной памяти до 2,1 В, что является чрезмерным при использовании воздушного охлаждения.
Управлять системой непосредственно из операционной системы позволяет программа Easy Tune. Доступна возможность как ручного, так и автоматического разгона CPU, также имеется возможность разгона оперативной памяти. При автоматическом разгоне предлагается три режима – Light (4,1 ГГц), Medium (4,3 ГГц) и Extreme (4,5 ГГц). При запуске режима Auto Tuning последовательно увеличивается частота процессора и происходит тест на стабильность системы, таким образом находится максимальная рабочая частота.
Первым делом было решено опробовать Auto Tuning. По результатам тюнинга Core i7-4770K, частота чипа была увеличена до 4,7 ГГц, при этом напряжение питания было повышено до 1,3 В. При использовании воздушного кулера в таком режиме перегрев неизбежен.
При опробовании режимов Medium и Extreme также хочется отметить увеличение напряжения питания до 1,27 В.
А вот в режиме Light, при котором частота процессора достигла значения в 4,1 ГГц, напряжение не превышало 1,176 В.
В ручном разгоне мы получили стабильную работу при 4,5 ГГц с повышением напряжения до 1,225 В.
Память удалось разогнать до 2400 МГц, при штатных 2133.
Итоги
GIGABYTE GA-Z97-HD3 – неплохо оснащенная модель, которая по факту является одной из наиболее доступных материнских плат ATX-формата на базе Intel Z97. Используемый чипсет позволяет разгонять систему, и, как показывает практика, устройство хорошо справляется с форсированием как процессоров, так и оперативной памяти. Учитывая функциональность и возможности рассмотренной платы, устройство представляет собой интересную платформу для сборки универсальной и достаточно производительной системы, потенциальный владелец которой привык считать деньги и не готов переплачивать за неиспользуемые возможности и красочные слоганы сотрудников маркетинговых отделов.
Понравилось
+ Хорошие возможности для разгона процессора и оперативной памяти
+ Поддержка комплектов памяти вплоть до DDR-3100
+ Возможность использовать 2-Way CrossFire
+ Две микросхемы BIOS
Не понравилось
— Отсутствие портов SATA Express/M.2
— Компоновка разъемов SATA
Обзор материнских плат на базе платформы Intel Z97 Express: Платы для игроманов
Мы решили протестировать шесть материнских плат, построенных на базе новой платформы Intel Z97 Express, и рассказать читателям об их достоинствах и недостатках.
Новый чипсет Z97 Express, представленный корпорацией Intel, сразу вызвал повышенное внимание со стороны компьютерной общественности. По-сути, он является модернизацией существующего набора микросхем Z87 Express, хотя есть и нововведения — одним из них стала возможность подключения накопителей посредством шины PCI Express. Для этого предназначен разъем M.2 (NGFF), который приходит на смену mSATA.
Кроме того, большая часть системных плат теперь будет оборудована коннекторами SATA Express. Пропускная способность M.2 и SATA Express составит 10 Гбит/c, что сможет улучшить скоростные показатели популярных SSD-накопителей.
Итак, мы решили протестировать шесть системных плат, построенных на базе нового чипсета и рассказать читателям об их достоинствах и недостатках. Для проверки был использован самый быстрый из доступных на момент тестирования процессоров — четырехъядерный Intel Core i7-4770K.
Gigabyte GA-Z97MX-Gaming 5 (средняя цена 5200 руб.)
Упаковка модели выполнена в агрессивных тонах – вся ее задняя сторона буквально усыпана всевозможными надписями, рассказывающими о неоспоримых достоинствах этой платы.
Применение чипсета Intel Z97 Express предоставляет пользователю возможность разгона как путем увеличения множителя вычислительных ядер, так и повышением базовой частоты. Четыре слота DIMM поддерживают модули памяти типа DDR3 объемом до 32 Гбайт (при этом максимально доступная частота памяти в BIOS составляет 1600 МГц), а для организации графической подсистемы служат три слота PCI Express 3.0, один из которых работает в режиме х4.
Подсистема питания процессора выполнена по восьмиканальной схеме. За отвод тепла от транзисторов преобразователя отвечают два алюминиевых радиатора, которые прижимаются винтами. Чипсет также охлаждается алюминиевым радиатором, причем его эффективность довольно высока — во время работы температура не поднималась выше 50 град.
За аудиотракт отвечает HDA-кодек 5.1-канального звука Realtek ALC1150, причем тут стоит выделить продуманный дизайн подсистемы в целом – каждый ее элемент предназначен для достижения максимальной эффективности. Для улучшения качественных показателей применяются специальные конденсаторы, произведенные компанией Nichicon и предустановленный усилитель Texas Instruments OPA2134. Согласно характеристике производителя, он обладает нейтральной окраской звучания и подходит для всех жанров музыки. Кроме того, при желании пользователь сможет с легкостью заменить его на более подходящий под его личные вкусы и музыкальные предпочтения.
Для работы накопителей служат шесть портов SATA III, поддерживающие режимы AHCI, Intel Smart Response, а также массивы RAID 0, 1, 5, 10. Кроме того, на плате установлены разъемы SATA Express и M.2 PCIe, поддерживающие скорость передачи данных до 10 Гбит/с
Как и большинство других производителей, Gigabyte использует на своей плате UEFI Dual BIOS. Интерфейс прост в использовании — все опции доступны с помощью мыши.

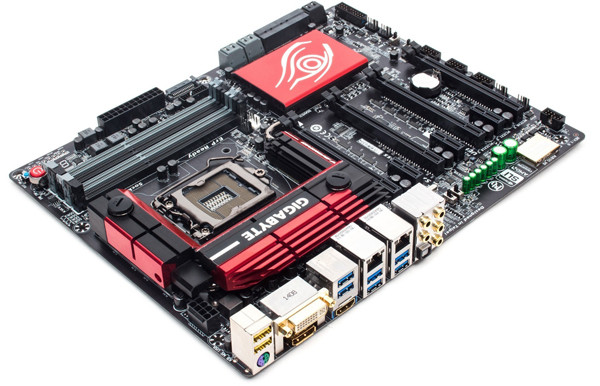

Gigabyte GA-Z97X-Gaming G1 WiFi-BK (стоимость не определена)
На сей раз компания Gigabyte решила сменить стиль упаковки своего нового продукта — в оформлении преобладают строгие черный и белый цвета. Украшением лицевой части коробки являются название платы и логотип концепции Ultra Durable 5 Plus, тогда как обратная сторона практически полностью отведена под схематическое изображение материнской платы и перечисление ее спецификаций.
Комплект поставки порадовал — помимо руководства пользователя и диска с драйверами и фирменным ПО прилагается шесть кабелей SATA в декоративной оплетке, заглушка на заднюю стенку корпуса, мостики CrossFire и SLI, а также жесткие переходники для объединения трех и четырех видеокарт на базе чипов NVIDIA. Кроме того в коробке мы обнаружили плату расширения с беспроводным модулем, внешнюю антенну и дополнительный кабель для подключения Intel Dual Band Wireless-AC 7260 к внутреннему USB. Есть и кронштейн в 3,5-дюймовый отсек корпуса для вывода двух портов USB 3.0.
Форм-фактор платы — ATX. Несмотря на то, что дизайн имеет контрастную цветовую гамму (сочетание черного с красным), его можно назвать строгим и довольно интересным. Помимо прочего, к достоинствам изделия можно отнести обилие всевозможных разъемов.
Для установки видеоадаптеров предусмотрены четыре полноразмерных слота PCI-Express — первые два делят между собой 16 линий стандарта 3.0, получаемые от CPU, тогда как третий и четвертый использует лишь 4 линии стандарта 2.0. При использовании нескольких графических адаптеров линии между слотами распределяются по схеме x8+x8+x8+x8. Для подключения дополнительных плат расширения предусмотрены три слота PCI Express x1, которые размещены между полноформатными разъемами.
Звуковая подсистема материнской платы основана на четырехъядерном звуковом процессоре Creative Sound Core3D, защищенным металлическим экраном. Для уменьшения помех, звуковой тракт частично отделен от общего массива PCB. Чтобы такое решение выглядело еще и эффектно, по периметру площадка подсвечивается красными светодиодами, установленными на обратной стороне платы.
ASRock Z97 Extreme 4 (стоимость не определена)
Компания ASRock стремится представить платы для разных сегментов рынка, наиболее полно охватив все направления.
Модель, предоставленная для проведения тестирования, не относится к топовым. Тем не менее, и упаковка, и комплектация не вызывают никаких нареканий.
Плата поставляется в черной коробке со строгим, но симпатичным оформлением. На лицевой стороне нет ничего лишнего — название модели снизу, чуть выше логотипы поддерживаемых технологий и, конечно, рисунок по центру, напоминающий о наиболее интересных функциях.
Комплектация обычная — несколько буклетов, инструкция, DVD с драйверами и программным обеспечением, планка-заглушка на заднюю панель корпуса, шлейфы, жесткий мостик для SLI и кабель HDD saver. Увы, фронтальной USB-панели в комплекте не предусмотрено.
Питание процессора обеспечивается 12-канальным преобразователем (Digi VRM). Радиаторов охлаждения цепей питания два, причем тепловые трубки здесь не используются — радиаторы полностью независимы. Зато на конденсаторах производитель не сэкономил — они позолоченные и, по словам изготовителя, поставляются из Японии, что должно обеспечить стабильность и долговечность.
Для подключения накопителей предназначены шесть портов SATA III. четыре из них управляются посредством чипсета Intel Z97, тогда как два остальных используют контроллер Asmedia ASM1061. Естественно, тут есть SATA Express и слот M.2, реализуемые новым набором микросхем.
В нижнем левом углу платы расположены две кнопки, предназначенные для включения и перезагрузки, а также цифровой индикатор POST-кодов, помогающий выявить причину проблемы в случае ее возникновения.
Как и большинство других производителей, ASRock использует на своей плате UEFI BIOS. Интерфейс прост в использовании — все опции доступны с помощью мыши.
MSI Z97 Gaming 5 (средняя цена 5700 руб.)
Эта системная плата поставляется в относительно скромной упаковке — нет ни прозрачных окошек, ни вложенных в друг друга коробок, ни ручек для переноски. Зато комплектация не подкачала — она включает кучу бумажных мануалов, картонную табличку на дверную ручку с просьбой не беспокоить, набор соединителей M-Connector, набор стикеров для маркировки кабелей, заглушку интерфейсной панели портов, кабели SATA, мостик SLI, а также DVD-диск с драйверами и ПО.
На компоновке производитель также не стал экономить — отличная подсистема питания процессора и три полноскоростных (по 16 линий) разъема PCI Express x16, разнесенных друг от друга достаточно далеко, чтобы без проблем установить видеокарты с трехслотовыми системами охлаждения. Присутствуют шесть разъемов SATA-III, кроме того чипсет поддерживает работу порта M.2 (NGFF), на нужды которого выделяется две линии PCI-E. В общем, базовый функционал выполнен довольно неплохо. Питание центрального процессора реализовано по 8-канальной схеме, при этом все элементы MOSFET охлаждаются с помощью массивных радиаторов. Как и положено, на плате установлен дополнительный 8-контактный разъем питания, через который может пройти вдвое больший ток, по сравнению со стандартным разъемом ATX12V, что немаловажно при разгоне системы.
Система охлаждения состоит из трех элементов — двух радиаторов на силовых транзисторах стабилизатора питания центрального процессора, соединенных между собой тепловой трубкой, и радиаторе на наборе системной логики Intel Z97 Express. Крепление радиаторов надежное и осуществлено при помощи винтов. Оребрение радиаторов, стоящих на силовых элементах схемы питания ЦП, уже не имеет вид головы дракона – это изображение сохранилось лишь на радиаторе чипсета, накрытом цельной пластиной.
Для контроля прохождения POST плата оснащена цифровым индикатором, который помогает определить возможную причину сбоев при старте. Интересно, что после загрузки на индикаторе отражается текущая температура процессора – весьма полезное нововведение, встречающееся довольно редко.
Система UEFI, пришедшая на замену привычной BIOS, снабжена модным графическим интерфейсом. Широкий набор оверклокерских настроек и других полезных опций (управление профилями, обновление BIOS и т.д.) представлены в полном объеме.

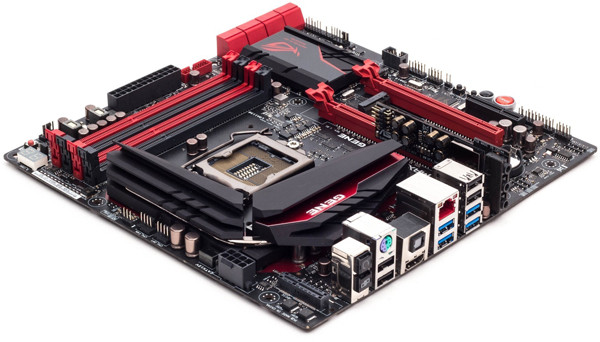

Asus Maximus VII Gene (средняя цена 8500 руб.)
Эта системная плата поставляется в картонной коробке, выполненной в темно-красных тонах. Традиционно на лицевой крышке можно найти описание некоторых особенностей платы, а на обратной стороне коробки — изображение платы и краткий перечень ее технических характеристик. Комплектация неплоха: помимо самой платы поставляется подробное руководство, диск с драйверами и приложениями, шесть интерфейсных кабелей SATA, заглушка на заднюю стенку корпуса, мостик SLI, переходники Q-Connector для подключения управляющих кнопок и индикаторов, набор стикеров для маркировки интерфейсных кабелей и табличка на дверь «не беспокоить».
Плата формата micro ATX выполнена на текстолите черного цвета. Силовая подсистема Extreme Engine Digi+ III выполнена по 8-фазной схеме, при этом для охлаждения MOSFET применяются массивные алюминиевые радиаторы, связанные тепловой трубкой.
Портов SATA III восемь, работа шести из них обеспечена силами чипсета Intel Z97 Express, тогда как за функционирование двух дополнительных отвечает контроллер ASMedia ASM 1061. Все разъемы SATA расположены параллельно плате, так что даже полноразмерные платы расширения не будут затруднять подключение накопителей. Кроме того, плата оснащена разъемом M.2, позволяющим подключать накопители посредством шины PCI Express.
Из интересных особенностей можно выделить специальную кнопку ROG Connect, предназначенную для активации режима управления системой с помощью ведомого ПК. Она же используется и для запуска механизма USB BIOS FlashBack, позволяющего обновить прошивку с флешки без загрузки системы. Кроме того, на плате размещено несколько встроенных датчиков, следящих за температурой в самых критичных местах. Используя их показания, UEFI BIOS автоматически изменяет скорость вращения процессорного и системных вентиляторов, что позволяет добиться наиболее эффективного охлаждения при низком уровне шума.

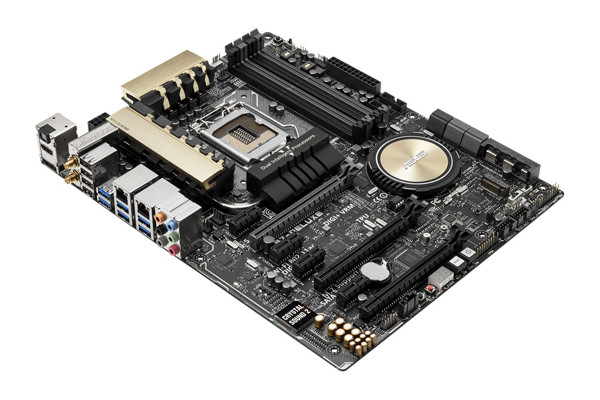

Asus Z97 Deluxe (средняя цена 10 300 руб.)
Материнская плата Asus Z97 Deluxe поставляется в черной коробке обычного размера. Никаких излишеств, типа откидной крышки или ручки для переноски не предусмотрено. Помимо самой платы, упакованной в антистатический пакет, в комплект входят интерфейсная заглушка на заднюю панель (черного цвета), шесть кабелей SATA III, мостик SLI, руководство пользователя, компакт-диск с драйверами и ПО, адаптеры для упрощения подключения кабелей корпуса и внешняя антенна.
Модель выполнена в формате ATX, размеры платы составляют 305х244 мм. Цвет текстолита черный, причем в этих же тонах выполнены все основные разъемы и слоты.
За работу системы питания отвечает фирменное решение Digi+ Power Control, поддерживающее 16 фаз. Охлаждение силовых цепей осуществляется достаточно крупными радиаторами, соединенными между собой тепловой трубкой. Круглый радиатор чипсета также достаточно велик, никаких проблем с его охлаждением во время тестирования не возникало.
Плата оснащена множеством встроенных датчиков температуры — контролируются процессор, VRM процессора и оперативной памяти, чипсет, а также два слота PCIe. Помимо прочего, можно использовать до трех дополнительных температурных датчиков, которые подключаются к предусмотренным разъемам (датчики приобретаются дополнительно).
В модели использована версия BIOS с поддержкой UEFI, разработанная компанией AMI. Поддерживается работа с мышью и русский язык, что довольно приятно. Есть и использование двух вариантов доступа к настройкам — упрощенный режим EZ Mode и полный список всех доступных опций Advanced Mode.
Наше тестирование показало, что, несмотря на не очень высокий прирост производительности по сравнению с предыдущей платформой, системные платы на базе чипсета Intel Z97 Express уверенно займут свою нишу в области производительных игровых компьютеров. При подведении итогов в лидеры выбилась модель Asus Maximus VII Gene, которая и стала «Выбором редакции». А вот значок «Лучшая покупка» по праву достался плате Gigabyte GA-Z97MX-Gaming 5 — на наш взгляд, она обладает неплохой функциональностью при весьма привлекательной цене.
