Детектор скрытой проводки из смартфона

Детектор скрытой проводки из смартфона

Если вы собрались выполнить свои мужские обязанности: «вбить гвоздь», то для начало необходимо просверлить отверстие в стене под него. Что не попасть в проводку и не получить смертельный удар электрическим током, нужно удостоверится, что в этом месте не проходит электрический провод. Если у вас нет специального прибора для этого, то вам на помощь придет ваш умный телефон — смартфон.

Изготовление детектора скрытой проводки из смартфона

Необходимо взять ненужную или сломанную гарнитуру. Разобрать ее и удалить микрофон. А вместо него запаять конденсатор на 1-10 нФ.

Теперь эта гарнитура будет играть роль датчика и будет улавливать сетевые наводки частотой 50 Гц.

Это спектроанализатор работающий в реальном времени. Устанавливаем и запускаем. Растягиваем шкалу в полосе 50 Гц. Устройство готово к работе.

Поиск проводки

Для начала пройдемся заводским прибором и определим место прокладки провода.

Затем в дело идет смартфон. Подносим гарнитуру с впаянным конденсатором и производим поиск ей по стене.

Смартфон четко отображает все уровни и проследить направление кабеля очень просто.

По ощущениям и визуализации, данный девайс, на мой взгляд, работает даже лучше чем заводское устройство. Такой детектор имеет очень высокую чувствительность, которую можно регулировать в приложении. Также сама программа имеет множество различных настроек, что очень удобно и полезно в работе.

Смотрите видео

Как найти проводку в стене?

Сегодня будем разбираться как найти скрытую проводку в стене БЕЗ ПРИБОРОВ, будь она алюминиевая или медная + отдадим дань 21 веку и поищем проводку в стене старую и новую, используя СМАРТФОН. Погнали.

К ак найти проводку в стене БЕЗ ПРИБОРА?

Да уж! Если не знаешь где по квартире проложена проводка, то и гвоздь проблематично вбить! Не говоря уже о комплексном ремонте при наборе гипсокартонных конструкций как на потолок, так и на стены, особенно если собрались пользоваться старой проводкой.

Мастера того времени поголовно чертили технологические схему того, как уложили проводку по квартире и от этого только выигрывали те, кто делал поточный или комплексный ремонт. Но на данный момент мы с трудом представляем как проложена проводка за такой дорогостоящей отделкой. То-ли по верху, то-ли понизу, то-ли как электрик посчитал нужным. Хорошо когда владелец квартиры краем глаза увидел где идут провода, а так остаётся только гадать, ну и естественно искать. А искать как всегда нечем — ЗНАЧИТ БУДЕМ ИСКАТЬ БЕЗ ПРИБОРОВ или используя всем доступные СМАРТФОНЫ.

Много интересного материала по проводке находится в разделе электромонтажные работы*

Самый простой способ нахождения старой проводки в стене — это вызвать электрика из ЖЭКа, ну или самому сходить и попросить у них схему проводки проводов по квартире. Да, да. именно про эти схемы, которые хранятся в ЖКХ со времён СССР никто и не помнит.

Если у вас проводка ещё с тех времён, то можно придерживаться простого правила при поиске проводов. В то время существовала одна закономерность! Провода укладывались в межплитовой шов, как под потолком, так и по полу. Розетки и выключатели устанавливались непосредственно под коробкой или от проёма двери, ровно, сорок сантиметров в бок и от пола метр семьдесят. Но если квартира была уже переоборудована и провода неясно где, то тогда придётся воспользоваться специальными приборами для поиска скрытой проводки или надеяться что ваш электрик придерживался простых правил которые закладывают в колледже или техникуме:

Правило №1. Прокладка проводов ведётся исключительно в горизонтальном или вертикальном направлении.

Горизонтальную проводку тянут:

от балок и карнизов на расстоянии от 5, до 10 сантиметров;

от потолка 20 см.;

от плинтуса 15-20 сантиметров;

не меньше 10 см. от углов пересечений стен, дверей и окон.

Правило №3. От металлических объектов, трубопроводов отступают 40 сантиметров.

По другому проводку найти, без приборов, не получится.

Как найти скрытую проводку в стене ИСПОЛЬЗУЯ СМАРТФОН?

Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется! Но программы предусмотрены только на смартфон на базе Android версии

4.0.3 и выше. Другие ОС, к сожалению, такой функции не имеют! Но не суть.

Короче! В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы. То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики, и т.д.

В общем так. Программа Smart Tools может найти даже выключенную проводку, а приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети. Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».

Пользоваться приложениями очень просто, так как первое на русском, а второе просто понятное!!хххх.

ВИДЕО: — ПОИСК ПРОВОДКИ В СТЕНЕ СМАРТФОНОМ (поиск проводки программой Smart Tools и «Магнитное поле и детектор постоянного тока SMF APPS GbR»)

Принцип работы приложений по поиску проводки.

Металлоискатель входит в 3-ую часть инструментов из набора Smart Tools.

Это инструмент для поиска металлов с использованием встроенного магнитного датчика. Обычно, в природе интенсивность магнитного поля составляет около 49 ?T или 490 mG (1?T = 10 mG). Присутствие металлов в зоне чувствительности датчика может увеличить это значение. Помимо прочего, это может быть полезным в поиске электрических проводов в стенах и металла в земле.

Пользоваться инструментом очень просто. Запустите приложение, затем перемещайте ваше устройство в пространстве и следите за показаниями. Вот и всё.

Точность работы металлоискателя целиком зависит от типа вашего мобильного устройства. Магнитный датчик реагирует на электронные приборы (телевизоры, компьютеры), поскольку те излучают электромагнитные волны. Пожалуйста, не вините в этом приложение.

Если приложение не работает должным образом, это может означать, что датчики телефона повреждены, поврежден или отсутствует. Чтобы инициализировать датчики, направьте ваш телефон к небу и переместить его в рисунок 8 узор.

Иногда, кожаный чехол с магнитной защелкой может привести к нежелательным результатам. И поэтому, для повышения точности, рекомендуется вынимать телефон из чехла.

Как найти старую проводку используя оборудование?

Для поиска проводки в стене используют специальные приборы, так сказать, оборудование для поиска старой проводки. Вот об этих приборах, оборудовании для поиска скрытой проводки и поговорим!

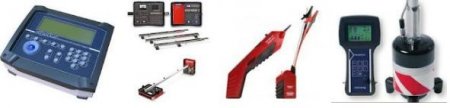

Для поиска скрытой проводки используют несколько видов приборов. Первый и самый популярный прибор для поиска скрытой проводки — это бесконтактный детектор 6888-138 (3 в 1) производства МТС. Данный прибор 6888-138 (3 в 1) направлен на поиск электропроводки, замурованной в стене, если она находится под напряжением. Также при помощи данного прибора можно обнаружить любой металл и проверить в квартире сильные электроизлучения, наносящие вред здоровью. Как видим, таким прибором просто найти скрытую, старую проводку.

Есть и попроще приборы для поиска старой, скрытой проводки, например, собрат вышеуказанного прибора-индикатор MS-158M. Данный прибор для поиска скрытой проводки найдёт электропроводку, а вернее, фазу провода, если он будет под электричеством, в сети.

Нельзя не отметить прибор ПОСП-1, который также предназначен для поиска скрытой проводки глубиною до 30 сантиметров под напряжением. ПОСП-1 — это радар, определяющий на расстоянии электропроводку. При нахождении проводов прибор подаст звуковой и световой сигнал.

Напоследок хочется отметить прибор для поиска электро проводки, которому всё равно, кабель в стене под электричеством или нет. Данный прибор Hilti PS 38 имеет способность определять разрывы и прострелы в проводах, сгоревшие предохранители, может отыскать испорченный проходящий провод.

**Статья «КАК НАЙТИ СТАРУЮ, СКРЫТУЮ ПРОВОДКУ В СТЕНЕ» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Скрытая проводка: как найти с помощью смартфона, пластиковой карты и «Аркашки»?

Забыли, где проходят провода в квартире? Решили повесить картину, но боитесь устроить «фейерверк»? Я расскажу, как найти скрытую проводку в стене с помощью радиоприемника, смартфона или микрофона. А еще приведу примеры других рабочих способов.

Содержание скрыть

Зачем искать спрятанную проводку?

Чтобы не портить вид комнаты (а также для безопасности), во время ремонта проводку укладывают в специальные углубления – штробы. Их делают перфоратором или специальным инструментом – штроборезом. Провода фиксируют, а затем закрывают слоем алебастра или гипсового раствора.

Если заранее не найти спрятанные «сюрпризы», их легко повредить. Попытка просверлить отверстие часто заканчивается снопом искр и выбитыми пробками. После этого придется вскрывать стену, добираться до кабеля и восстанавливать его целостность.

Если нет полной уверенности в местонахождении электропроводки, для ее поиска мастера используют специальные устройства:

• MI 2093 Line Trace,
• LA-1010,
• кабель-тестер CEM LA – 101,
• ПОСП-1,
• сигнализатор E 121 «Дятел»,
• аналоговый тестер MastechMS6812,
• MASTECH MS6813T,
• трассоискатель ЛИС-М.

Стоят они дорого. Для единичных случаев подойдут более простые устройства и методы.

Существует много способов понять, где проходит проводка. Одни не слишком надежные, другие покажут провод с точностью до сантиметра. Рассказываю, как узнать, где проводка перед сверлением или штроблением.

Профессиональные способы поиска скрытой проводки

Их действие основано на способности улавливать электромагнитные колебания без прямого контакта с системой. Провода должны быть под напряжением, так что не обесточивайте квартиру. Самые эффективные – детектор скрытой проводки, индикаторная отвертка и мультиметр.

Детектор проводки

Прибор позволяет отыскать проводку без вскрытия штукатурки. По принципу действия их делят на электромагнитные, электростатические и комбинированные. Первые «видят» только провода под напряжением от 1 кВт. Перед работой придется включить свет в комнате и электроприборы. Электростатические проще и точнее. При необходимости выявляют точку разрыва.

Универсальный детектор

Он позволяет найти не только проводку, но и пластик, цветные металлы, дерево. В ходе сканирования аппаратом бытового уровня часто возникают сложности.

Лучшие модели, работающие на батарейках:

• ADA Instruments Wall skanner 80. Глубина обнаружения – 50-20 мм. Работает в трех режимах: дерево, металл, проводка. Снабжен дисплеем и цветовой индикацией.
• Bosh GMS 120Professional. Обнаруживает проводку и арматуру на глубине до 5 см. Находит деревянные конструкции, черные и цветные металлы.
• Kraftool. Дополнительно снабжен подсветкой, дает звуковой сигнал.
• ЗУБР профессионал DX-750. Хорошо реагирует нам металл. Находит проводку под слоем штукатурки 5 см.
• Multi Stud Finder. Черные металлы «видит» на расстоянии 2,5 см, проводку – до 5 см. Находит деревянные конструкции. Снабжен дисплеем и звуковой индикацией.

У большинства детекторов случаются ложные срабатывания. Особенно, при обследовании железобетонных конструкций. Лучше всего они работают на гипсокартоне.

Как найти провод металлоискателем (металлодетектором)?

Если кабель спрятан под толстым слоем штукатурки, то пригодится устройство для поиска «кладов». Металл в кабеле реагирует на магнитное поле, излучаемое оборудованием. Металлоискатель его опознает и регистрирует. Минус в том, что он будет реагировать на все металлические вкрапления –арматуру, дюбель-гвозди.

Если у металлодетектора есть регулятор чувствительности или переключатель режима, то его можно настроить более точно.

Как найти скрытую проводку в квартире мультиметром – простой способ

Мультиметр – это универсальный прибор, предназначенный для измерения силы тока в цепи, а также напряжения и сопротивления. Он объединяет вольтметр, омметр и амперметр. К нему подключают полевой транзистор (например, КП 103) с тремя выводами. Удлиненный затвор служит антенной, а к стоку и истоку присоединяют щупы.

Устройство переводят в режим измерения сопротивления. Затем подносят к стене оценивают показатели при смещении. Любые скачки сопротивления укажут на близко расположенный кабель.

Как найти скрытую проводку в панельном доме: индикаторная отвертка в помощь

Это один из самых простых и доступных способов. Он относительно точно находит металл под слоем штукатурки на глубине не более 2 см. Если он находится более глубоко, индикаторная отвертка его вряд ли заметит.

• Зажмите шлиц (жало) пальцами.
• Другой стороной (ручкой с индикатором) водите по исследуемой зоне.

Там, где проходит электропроводка, загорится огонек светодиода. Минус – отвертка не «увидит» провода с экранирующим покрытием и те, что не под напряжением.

Народные и «дедовские» методы

Чтобы проделать пару отверстий и не напороться на проводку, совсем не обязательно обзаводиться дорогой техникой. Для этого существуют более простые варианты. Они не дают высокой точности, но показывает вполне приемлемые результаты.

С этой целью используют:

• компас,
• смартфон,
• пластиковую карту,
• слуховой аппарат,
• радиоприемник.

Кроме того, существует визуальный или тактильный способ. Часто он оказывается самым надежным.

Скрытая проводка: как ее обнаружить смартфоном или планшетом?

Вопрос, как найти проводку, решает ряд приложений для телефона. Например, Metall Detector, Smart Toolsили бесплатная версия Walabot DIY. Скачать их можно в Play.google.com, забив в поисковую строку соответствующий запрос.

Программа распознает неоднородность структуры стен, находит трубы, арматуру и передает их на экран. Там они отображаются в виде шкалы или цифр. Главное, чтобы глубина залегания не превышала 10 см. При максимальном приближении телефон оповестит вас звуком.

Поиск проводки с помощью радиоприемника

Потребуется обычный радиоприемник небольшого размера. Если вы его еще не выбросили, – настало время использовать. Настройте на частоту 100 кГц, растяните антенну и поднесите к зоне предполагаемого нахождения электропроводки. Не прикасайтесь!

К ближайшей розетке подключите пылесос, фен или другой прибор. Это необходимо для создания дополнительных помех. Лучше, если они будут работать в другой комнате. Там, где проверяете, старайтесь соблюдать тишину, чтобы уловить изменения звука.

Чтобы эксперимент удался, электропровод должен быть под напряжением. При приближении к нему, приемник начнет издавать треск.

Микрофоном

Принцип действия тот же, что и в предыдущем варианте. Найдите катушечный микрофон, подключите его к колонкам для воспроизведения и водите, не касаясь поверхности. Появился шум или треск – значит, в этом месте находится кабель под напряжением. Чем ближе, тем сильнее помехи.

Недостаток один – высокая погрешность. Метод позволяет отыскать проводку с точностью до 10 -15 см. Для бытовых нужд это допустимый показатель.

Скрытая проводка: как найти с помощью слухового аппарата?

Для этого потребуется устройство старого образца с функцией «Телефон». Например, модель АК-1, чувствительная к электромагнитным колебаниям. Поднесите датчик к поверхности и фиксируете изменения. Если услышали характерный звук, значит наткнулись на провод. Погрешность примерно та же, что и у радиоприемника – плюс-минус десять сантиметров.

Кассетным плеером или диктофоном

Если у вас «в закромах» осталась такая техника, настало время ее применить. Метод хорош тем, что не придется заморачиваться поиском радиодеталей. С помощью плеера под обоями найдутся провода на глубине до 5 см. Точность – до 2 мм.

• Отключите двигатель лентопротяжного механизма.
• Не отсоединяя полностью, достаньте из корпуса магнитную головку. Другой вариант – припаять к головке гибкий кабель (подойдет от USB шнура).
• Водите головкой вдоль поверхности. В районе электропровода вы услышите характерный звук.

Чувствительность не высокая, но ее достаточно, чтобы отыскать проводку. Еще лучше использовать головку от бобинного магнитофона – она более чувствительная.

Можно ли определить, где проходит проводка, компасом?

Многие авторы настоятельно рекомендуют этот приём, но у меня он не сработал.

Суть в следующем:

• Нагрузите исследуемый участок (включите электрочайник, электрическую зубную щетку или телевизор).
• Пройдитесь по стене компасом.

Провода там, где стрелка начинает интенсивно отклоняться.

Прибор на основе пластиковой карты

Для поиска скрытой проводки некоторые авторы предлагают сделать детектор, используя ненужную пластиковую карту. Кроме нее вам потребуется:

• три транзистора 2N3904;
• резисторы сопротивлением 1 мОм, 100 кОм, 220 Ом;
• любая пластиковая карта;
• светодиод;
• выключатель;
• отрезок медной проволоки длиной 10-15 см.

Ножки транзисторов отгибаем под углом 90 градусов в одной плоскости. Затем припаиваем их так, чтобы каждая правая ножка предыдущего соединялась со средней ножкой следующего.

К свободным концам припаиваем резисторы, добавляем в систему светодиод, а к ножке первого транзистора припаиваем медную проволоку. Она будет служить антенной.

После этого приклеиваем конструкцию к пластиковой карте с рабочей микросхемой, крепим выключатель и бокс с батарейкой до 9 Вольт.

Смотрите на светодиод. Если провода под напряжением, он начнет светиться.

Самодельный тестер «Аркашка»

Это старый метод, но им пользуются даже профессиональные электрики. Его легко собрать своими руками в домашних условиях. Простейший «Аркашка» состоит из нескольких деталей.

• квадратная аккумуляторная батарейка 4,5 В,
• 2 куска проволоки по 20 см,
• лампочка 4-8 В,
• два щупа «крабика».

Собираем по схеме.

Как найти проводку в стене без прибора? Руками и головой!

Не разобрались, как найти скрытую проводку в стене с помощью смартфона или другим способом? Тогда этот метод для вас! Он подойдет, когда не жаль снять обои. После их демонтажа легко обнаружить характерные выпуклости (или углубления).

Проведите ладонью. Над проводкой чувствуется шероховатость или неровность. Если поверхность не оштукатурена, то кабельные штробы будут видны невооруженным глазом.

Кроме того, по правилам электрическую проводку допустимо прокладывать только под прямыми углами – вертикально или горизонтально. Направления по диагонали, пересечения и изгибы недопустимы. Должно выдерживаться минимальное расстояние до потолка, окон, дверей.

Зная нахождение распределительной коробки или розетки, можно определить область электропроводки. После этого желательно подтвердить свои предположения другими способами.

Для поиска распределительной коробки достаточно простой отвертки или карандаша. Простукивайте поверхность, пока не наткнетесь на участок с более ясным звуком – это полость внутри пластмассовой коробки.

Выводы

При ремонтных работах важно знать о расположении проводки и коммуникаций. Техническая документация не всегда помогает. Из-за ошибок обычный перенос розетки или развешивание картин может привести к большому ущербу. Избежать неприятностей помогут детекторы, а также другие устройства и хитрости. Они позволяют увидеть то, что скрыто от глаз.

Не забываем, что все приведенные методы имеют погрешность, которая может достигать нескольких десятков сантиметров.
